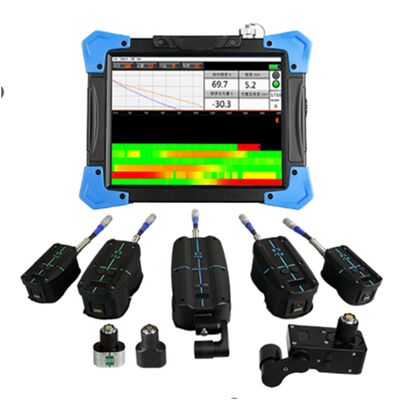

HEF-17B Pulsed Eddy Current Scanner untuk proses pipa, dinding air, tabung tungku & pemeriksaan siku

HEF-17B Pulsed Eddy Current Scanner untuk proses pipa, dinding air, tabung tungku & pemeriksaan siku

1       Pengantar singkat

Peralatan ini dapat digunakan untuk inspeksi dalam penggunaan ketebalan dinding pipa logam di luar lapisan pelapis, bukannya insentif arus sinusoid tradisional untuk arus pulsa, medan magnet pulsa di luar konduktor, konduktor dalam sensor pulsed eddy arus,dengan mengukur proses attenuasi medan elektromagnetik eddy current pulsed, untuk menilai tingkat korosi ketebalan dinding pipa. Dibandingkan dengan metode deteksi ketebalan dinding tradisional:tanpa polish, tanpa kopling, peralatan scan terus menerus dalam layanan, dapat secara signifikan meningkatkan efisiensi deteksi.

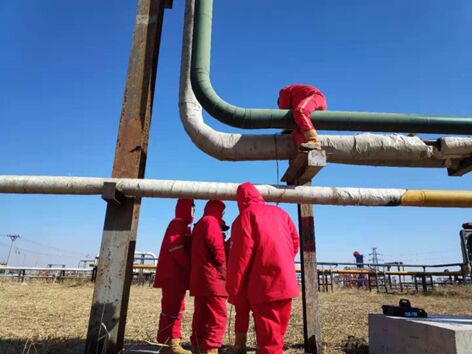

Dibandingkan dengan teknologi pengujian pulsed eddy current konvensional,fitur pemindaian presisi:kurang gangguan dari faktor lingkungan, efisiensi deteksi yang tinggi, resolusi yang lebih tinggi (dapat menemukan korosi kecil, tingkat deteksi yang terlewatkan sangat rendah),cocok untuk deteksi korosi bagian berisiko tinggi tanpa lapisan pelapis (tanpa atau setelah penghapusan) atau lapisan pelapis tipis (kurang dari300mm lapisan anti korosi, dll.),misalnya: pipa proses pabrik produksi, dinding air, tabung tungku, pipa sendi kecil, siku, tee, dll.

2      Model dan Konfigurasi

3 Fitur fungsional

Aku  ★Ada tombol pintasan dan layar LCD pada probe, yang dapat menampilkan status kerja dan deteksi data secara real time,dan efisiensi kerja sangat ditingkatkan tanpa operasi sering dari tuan rumah selama proses deteksi.

Aku  ★Sonde mengadopsi teknologi fokus elektronik, yang memiliki resolusi spasial yang lebih tinggi, pengenalan yang lebih besar, dan kemampuan anti-interferensi yang lebih kuat untuk cacat korosi lokal.

Aku  Tidak sensitif terhadap bentuk cacatcts, dapat mendeteksiKorosi ketebalan dinding atau cacat pengurangan ketebalan lainnya dari komponen logam "dengan lapisan penutup (lapisan isolasi, lapisan pendingin, lapisan pelindung, dll.) ".

Aku  Pemeriksaan dapat dilakukan saat peralatan berjalan (suhu tinggi, suhu rendah, bahan dalam peralatan dll.).

Aku  Bahan yang terdeteksi: Deteksi sisa ketebalan dinding bahan logam ferromagnetik seperti baja karbon, baja paduan rendah.

Aku  ★Ini juga dapat mendeteksi ketebalan dinding yang tersisa dari stainless steel, paduan aluminium dan bahan logam non-ferromagnetik lainnya.

Aku  Bentuk lempeng tabung: lempeng, straigpipa, siku, tangki.

Aku  Bahan lapisan pelapis: bahan tidak konduktif, non-magnetik ((asbes, busa dll.), mesh logam, lembaran besi, lembaran aluminium dan lapisan pelindung logam lainnya.

Aku  Pasokan listrik hibrida AC/DC, baterai lithium terpasang yang dapat diisi ulang bekerja terus lebih dari 4 jam.

Aku  Desain anti debu dan anti percikan IP64 yang disegel sepenuhnya, lapisan silikon anti tetes dan desain anti getaran, lebih cocok untuk kondisi kerja yang keras.

4 Parameter teknis

Aku  Tinggi angkat maksimum: 300 mm

Aku  Ketebalan dinding deteksi maksimum: 2️45 mm

Aku  Diameter pipa:≥20 mm

Aku  Ketebalan lapisan perlindungan logam:≤1 mm

Aku  ★Keakuratan deteksi berulang: 2%

Aku  ★Sensitivitas deteksi cacat korosi: 5% (rasio volume)

Aku  Kecepatan pengukuran: 15 ~ 0,5 kali/s (mengurangi dengan meningkatnya ketebalan dinding yang diukur)

Aku  Panjang kabel probe:3m, 10m (Opsional)

Aku  ★Baterai Lithium terintegrasi yang dapat diisi ulang, bekerja terus menerus≥4 jam.

Aku  ★Ukuran dan Berat: Host: L290×W220×H95mm≤3.8kg, Tipe P1/sonde kecil: L106×W61×H52mm 0,5kg, tipe P2/sonde menengah:L148×W73×H192mm 1kg,P3/ probe besar:L196×W100×H62,5mm 1,5kg

Aku  Suhu media yang diuji: -200️800°C

Aku  Suhu kontak probe:-50️+200°C

Aku  Suhu operasi inang: -10°C️+50°C

Aku  Kelembaban:≤85% R.H.

Aku  Sumber daya adaptor: Fase tunggalAC100 ~ 240V/1.7A,50/60Hz,Output DC20V/5A

Aku  Penghambatan daya:≤38VA

5    Daftar kemasan

Aku  Unit utama(termasuk kabel data, pengisi daya, kabel probe 3m)                   1Set

Aku  Sonde beresolusi tinggi tabung karbon (C.S.termasuk pegangan)  1 buah

Aku  Sonde baja karbon (C.S: lebih kecil, menengah,Besar)                            1 Kelompok

Aku  Manual pengoperasian                                                                                1 Buku

Aku  Sertifikat kalibrasi HUATEC                                                        1 Salinan

Aku  Instrumen case/tas                                                                             1Sepotong
