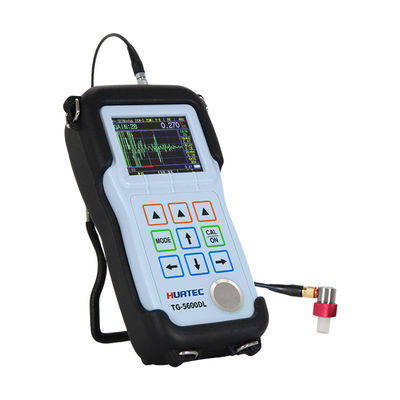

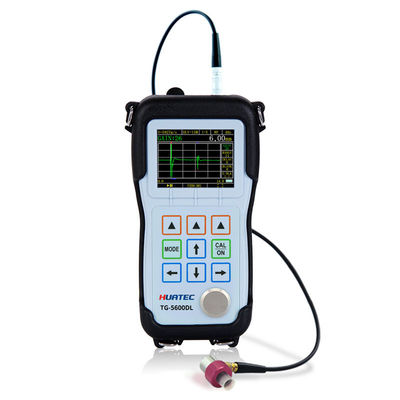

TG-5600DL Pengukur Ketebalan Ultrasonik Portabel Presisi Tinggi dengan Pencatat Data A-Scan B-Scan
HUATEC TG-5600DL adalah pengukur ketebalan ultrasonik portabel. Berdasarkan prinsip operasi pengukuran ultrasonik, TG-5600DL mampu mengukur ketebalan berbagai material dengan akurasi setinggi 0,001 milimeter atau 0,0001 inci, dan banyak digunakan dalam berbagai aplikasi pengukuran ketebalan.
Pengguna dapat mengukur ketebalan hanya dari satu sisi material yang diukur, tanpa merusak benda kerja.
TG-5600DL dapat menampilkan pembacaan ketebalan dan A-scan secara bersamaan, memungkinkan pengguna untuk memeriksa gelombang. Tampilan gema membantu pengguna mengontrol pengukuran, sehingga rentang pengukuran ketebalan besar, nilai pengukuran benar, dan kesalahan terkait material dalam pengukuran juga dapat dihindari. Fungsi B-scan digunakan untuk mengamati profil bawah benda kerja yang diukur. Probe bergerak di sepanjang permukaan benda kerja untuk menampilkan penampang benda kerja.
Pengukur ini dapat digunakan dalam manufaktur, industri pengolahan logam, kedirgantaraan, transportasi kereta api, industri kimia, industri inspeksi komoditas, dan bidang pengujian lainnya. Selain mengukur berbagai pelat dan bagian yang diproses secara akurat, memantau berbagai pipa dan bejana tekan yang ada dalam peralatan produksi untuk memantau tingkat penipisan mereka setelah terkorosi selama penggunaan, yang merupakan alat yang sangat diperlukan dalam industri pengujian non-destruktif.
Fungsi penyimpanan bersifat opsional, sesuai dengan kebutuhan pelanggan yang berbeda, dan pencatat data berkapasitas besar bawaan dapat menyimpan hingga 100.000 nilai pengukuran ketebalan dan 400 gelombang. Fungsi lain yang lebih banyak dapat bersifat opsional, seperti pengukuran ketebalan multi-lapisan, resolusi sangat tinggi, pengukuran ketebalan rentang besar, pengurangan kebisingan digital dan mode jendela, lapisan oksida dinding bagian dalam, komunikasi waktu nyata, multi-saluran, dan opsi lainnya.
Parameter Utama
| Spesifikasi Instrumen |
| Prinsip Kerja |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME(Multiple Echoes), E-EV(Echo verification) |
| Jenis Probe |
Probe jalur tunda, Probe kontak, Probe membran, Probe tipe pensil, Probe rendam |
| Kalibrasi |
Nol probe, Kalibrasi kecepatan, Kalibrasi 1 titik, Kalibrasi 2 titik, Atur Kecepatan |
| Rentang Ketebalan |
0,01mm～38m, Tergantung pada material yang diuji, kondisi permukaan probe, suhu, dan konfigurasi yang dipilih.
0,15mm～30mm(Probe D15A standar, baja)
|
| Rentang kecepatan material |
310 - 18699m/s, dan dapat mengukur kecepatan dengan ketebalan yang diketahui |
| Resolusi |
Opsional 0,1/ 0,01/0,001mm |
| Frekuensi Probe |
0,5MHz～20 MHz |
| Satuan Pengukuran |
mm, inci, μm, mil |
| Tingkat Pembaruan |
4HZ, 8HZ, 16HZ per detik opsional |
| Mati Daya |
Mati daya otomatis saat tidak aktif selama 5, 10 atau 20 menit, atau secara manual |
| Jenis Tampilan |
Layar LCD TFT berwarna 2,4 inci (matriks titik 320 × 240) |
| Mode Rectification |
RF, RF-, FULL, HALF+, HALF |
| Mode Tampilan |
A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| Penyimpanan |
Dapat menyimpan 100.000 nilai ketebalan dan 400 file pengaturan parameter (Opsional) |
|
|
|
|
| Gain |
Rendah, Sedang atau Tinggi untuk kondisi pengujian yang bervariasi |
| Mode Tampilan |
Normal, Tangkapan Minimum / Maksimum, DIFF/RR% |
| Koreksi Jalur V |
Otomatis |
| Tingkat Pembaruan |
Dapat dipilih 4Hz, 8Hz, 16Hz |
| Material Rentang Kecepatan |
500 hingga 9999m/s (0,0197 hingga 0,3937 inci/us) |
| Bahasa |
Dapat dipilih Mandarin, Inggris, Jepang |
| Pengaturan Alarm |
Alarm minimum dan maksimum. Rentang 0,25 mm hingga 508 mm (0,010" hingga 20,00"). Perubahan warna gelombang dinamis saat alarm |
| Persyaratan Daya |
2 baterai ukuran AA |
| Waktu Operasi |
Sekitar 40 jam |
| Mati Instrumen |
Dapat dipilih SELALU AKTIF atau MATI OTOMATIS setelah 5, 10, 20 menit tidak aktif |
| Suhu Operasi |
-10°C hingga +50°C (+10°F hingga +120°F) |
| Ukuran |
153mm X 76mm X 37mm(T X L X D) |
| Berat |
280g termasuk baterai |
Fungsi Pengukuran Utama
• Sebagian besar pengukuran material dapat dilakukan menggunakan transduser elemen tunggal.
• Rentang pengukuran ketebalan: 0,01 mm ~ 38 m, tergantung pada material yang diukur, probe, kondisi permukaan, suhu, dan konfigurasi yang dipilih.
• Menentukan kecepatan suara material dengan kecepatan suara yang tidak diketahui
• Resolusi tinggi: Resolusi tampilan biasa adalah 0,001mm, resolusi sangat tinggi opsional dapat mencapai 0,0001mm.
• Satuan pengukuran: milimeter, inci, mikron, dan mil.
• Pengukuran suhu tinggi: suhu hingga 500°C.
• Menu konfigurasi default sistem: Untuk kenyamanan pengguna, telah diatur sesuai dengan kondisi default untuk menggunakan probe instrumen.
• Fungsi jeda: memungkinkan operasi pemrosesan pasca-pengukuran. Menyesuaikan semua parameter dengan nyaman untuk mendapatkan data pengukuran yang stabil.
• Fungsi tampilan gelombang layar penuh: meningkatkan area tampilan gema sebesar 20%, memberikan pengalaman jendela besar bagi operator.
• Indikasi intensitas gema: Semakin kuat gema, semakin banyak bilah indikator yang ditampilkan, terutama tampilan digit, yang lebih berguna.
• Mode B-scan berbasis waktu: Digunakan untuk mengamati profil bawah benda kerja yang akan diukur.
• Mode Perbedaan/Tingkat Pengurangan: Perbedaan ketebalan relatif terhadap titik yang ditetapkan ditampilkan dan dinyatakan sebagai persentase tingkat pengurangan.
• TDG gain yang bervariasi waktu: Pulsa awal atau gema antarmuka dapat dikurangi secara efektif dengan mengurangi gain awal, dan gema bawah sampel yang diuji dapat ditingkatkan dengan meningkatkan gain maksimum, yang mudah diukur.
Mode Pengukuran: Pulse-Echo(P-E), Interface-Echo(I-E), Echo-Echo(E-E), Multiple echo(I-ME), Double echo verification(E-EV)
Konfigurasi Standar
| Item |
Jumlah |
|
TG-5600DL
Pengukur Ketebalan Ultrasonik
|
1 |
| Probe |
1 |
| Kabel |
1 |
| Sarung Karet |
1 |
| Baterai Alkaline |
- |
| Botol Couplant |
1 |
| Kotak |
1 |
| Manual Operasi |
1 |
| Sertifikat Kalibrasi |
1 |
Aksesori opsional
| Probe |
Kabel |
| Sarung Karet |
Blok Langkah |
| Jalur Tunda |
Agen Penggandeng |
| Film pelindung |
Opsi Perangkat Lunak |
Tabel ini mencantumkan kecepatan rambat ultrasonik dalam berbagai material umum. Ini hanya untuk referensi. Kecepatan sebenarnya dari material ini dapat berbeda dari kecepatan dalam tabel karena berbagai alasan, misalnya, komposisi material, orientasi butir yang disukai, porositas, dan suhu dll. Oleh karena itu, untuk mencapai akurasi pengukuran terbaik, sampel yang terbuat dari material tertentu harus diuji terlebih dahulu untuk mengkonfirmasi kecepatan material tertentu.
Daftar Kecepatan Material
| Material |
Kecepatan(m/s) |
| Baja 20# |
5891 |
| Aluminium |
6320 |
| Kromium |
6200 |
| Tembaga |
4660 |
| Emas |
3251 |
| Besi |
5930 |
| Timbal |
2160 |
| Magnesium |
5806 |
| Perak |
3607 |
| Titanium |
6098 |
| Seng |
4193 |
| Tungsten |
5181 |
| Timah |
3320 |
| Kuningan |
4380 |
| Besi Cor Kelabu |
4600 |
| Kaca |
5766 |
| Nilon |
2610 |
| Baja Tahan Karat 304 |
5334 |
| PVC |
2392 |
| Silikon |
9620 |
| Kaca Kuarsa |
5655 |
Catatan:Tabel di atas hanya untuk referensi. Untuk kalibrasi kecepatan aktual, lihat kalibrasi kecepatan 6.2
