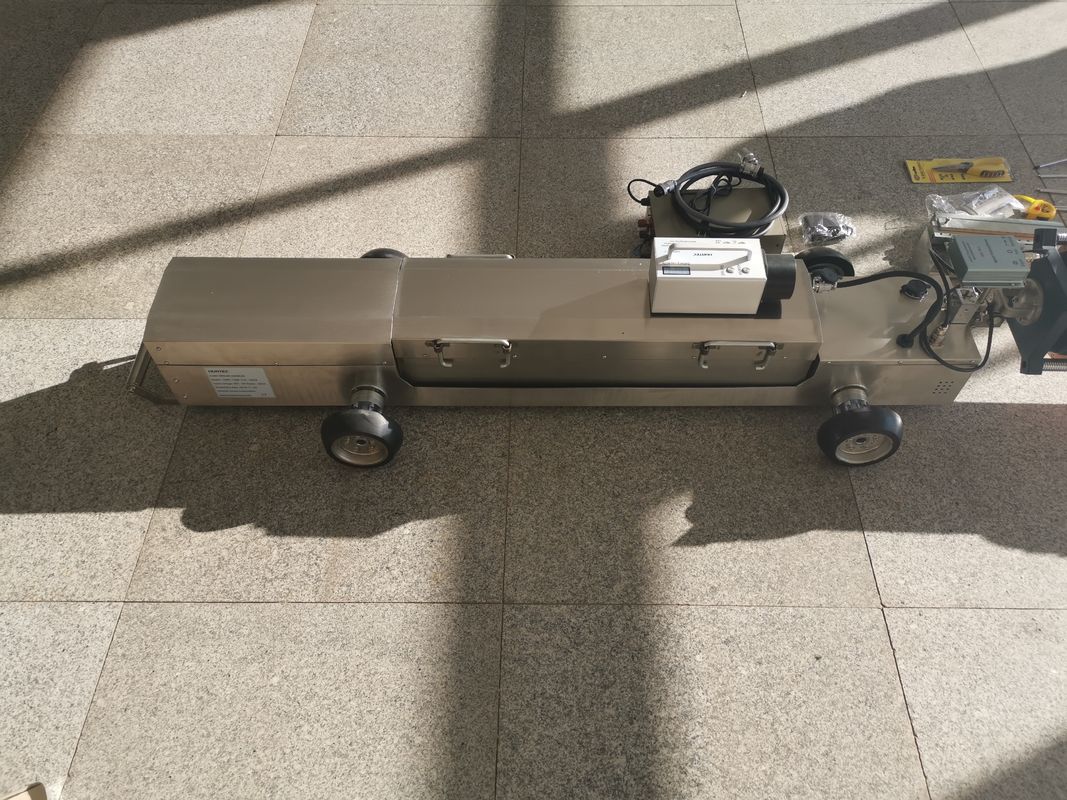

HUATEC X-ray Pipe Crawler HXPC-100B1
Objek deteksi utama
·Inspeksi las keliling pipa: Paparan panorama 100% dilakukan untuk las keliling sambungan pipa untuk mendeteksi cacat seperti porositas, inklusi terak, kurangnya penetrasi, retakan, dll. Jenis deteksi ini biasanya menggunakan sinar-X 360 ° x 30 ° untuk memastikan pencitraan las melingkar.
·Deteksi korosi dan ketebalan dinding badan pipa: Dapat mengidentifikasi korosi, erosi, dan kehilangan ketebalan dinding dinding bagian dalam pipa, termasuk korosi di bawah lapisan insulasi (CUI) pipa dengan lapisan insulasi, dan biasanya tidak memerlukan penghentian atau pengupasan lapisan insulasi.
·Kelainan struktural internal: penyumbatan, endapan, deformasi, atau kerusakan mekanis lainnya ditemukan di dalam pipa.
Parameter
|
Model crawler
|
HXPC-100B1X
|
|
Diameter dalam pipa yang berlaku
|
Φ400-1100 mm
|
|
Kemiringan pendakian optimal pipa pembersih
|
12°
|
|
metode pengendalian
|
Pemosisian magnetik
|
|
tegangan keluaran
|
150-250 kv
|
|
Arus keluaran
|
3 mA
|
|
waktu paparan
|
0-3 menit
|
|
akurasi pemosisian
|
±5 mm
|
|
Kecepatan perjalanan
|
12 m/menit
|
|
Tegangan baterai / kapasitas
|
108V/7AH,108V/12AH
|
|
Jarak berjalan tanpa paparan
|
2000m
|
|
Ketebalan dinding yang berlaku
|
≤34mm
|
|
Panjang total crawler mm
|
2100(badan mobil1100mmsepatu550mm)
|
|
Mode penggerak
|
Penggerak tunggal
|
|
ukuran titik fokus
|
2.0*2.0
|
|
Sudut radiasi sinar-X
|
360°*30°
|
|
Suhu lingkungan operasi
|
-20°C hingga +75°C
|
|
suhu penyimpanan
|
0°C hingga +60°C
|
|
Kelembaban lingkungan yang berlaku
|
≤85%
|
|
Berat kotak baterai
|
21Kg,42Kg
|
|
Berat generator
|
13kg
|
|
Berat pendakian
|
30kg
|
|
Jari-jari putar crawler
|
＞7D
|
|
Jenis generator
|
HUATEC XXGH-2505certabung keramik
|
Fitur
l Berbeda dengan mengendalikan peralatan melalui pendengaran suara, manipulator dapat mengontrol momen paparan dan memanipulasi crawler pipa sinar-X untuk bergerak maju atau mundur melalui penentu arah magnetik.
l Pelacak magnetik memiliki fitur-fitur berikut: akurasi posisi lebih tinggi, penetrasi kuat, dan stabilitas lebih tinggi. Pemancar magnetik dilengkapi dengan tampilan elektrik.
l Crawler pipa sinar-X dapat menampilkan tegangan baterai dan langsung menilai penggunaan baterai.
l Perangkat lunak crawler pipa sinar-X ditulis dengan kode kesalahan. Silakan merujuk ke tabel kode kesalahan untuk mendeteksi malfungsi peralatan.
l Crawler pipa sinar-X memiliki ukuran lebih kecil, bobot lebih ringan, dan lebih nyaman untuk transportasi dan pengoperasian.
l Dilengkapi dengan semua jenis fungsi perlindungan, termasuk perlindungan saat bertemu air, perlindungan tanpa operasi selama 20 menit, dll.
l Pengguna dapat mengganti pengontrol, papan sirkuit, dan komponen lainnya dengan mudah karena desain modular.
l Generator mengadopsi detektor cacat kerucut melingkar portabel kecil 2005: pengontrol dan kepala mesin terpisah, yang lebih nyaman bagi pengguna untuk mengganti, men-debug, dan menguji. Jika generator dilengkapi dengan pengontrol, seluruh set dapat digunakan sebagai detektor cacat portabel.
l Crawler dilengkapi dengan beban palsu, dan waktu diatur selama 0,2 menit. Crawler dapat mensimulasikan kerja beban nyata, seperti paparan, bergerak maju atau mundur tanpa menghubungkan kepala pipa. Fungsi ini memungkinkan pengguna untuk belajar cara menemukan dan menentukan kesalahan.
l Poros pemanjang mengadopsi sambungan tanpa kunci, yang lebih nyaman untuk diganti.
l Penerima magnetik memiliki 8 rentang gigi, yang memenuhi persyaratan diameter yang berbeda.
