HVS-1MDT-AXY Menara Berputar Otomatis Layar Sentuh Mikroskopik Vickers Hardness Tester

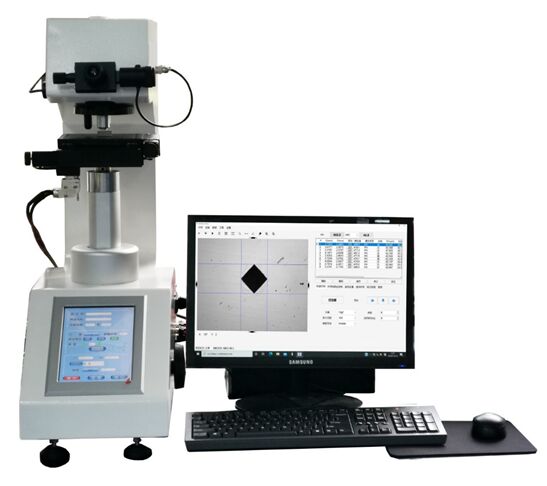

HVS-1MDT-axis Automatic Microscopic Vickers Hardness Tester terdiri dari dua bagian:
Aku HV-1MDT otomatis menara berputar touch screen micro hardness tester
Aku HVS - Sistem pengukuran dan kontrol kekerasan otomatis AXY Vickers

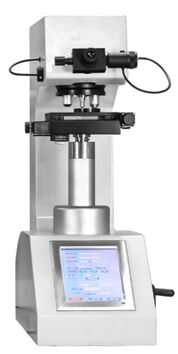

一,HV-1MDT otomatis menara berputar touch screen micro hardness tester
Pengenalan produk
HV-1MDT otomatis menara digital micro hardness tester mengadopsi mekanisme pengangkat rel panduan silang optik, nilai gaya akurat, gambarnya jelas, adalah tester micro hardness high-end yang ideal.
Fitur Utama
1. 8 inci layar sentuh antarmuka, mudah dioperasikan;
2. Selama uji, kepala tekanan dan lensa obyektif secara otomatis beralih satu sama lain, dan posisi otomatis dari titik uji adalah akurat;
3. Mekanisme angkat dengan rel panduan silang optik diadopsi untuk memastikan akurasi panduan; rak dan pinion dua tahap transmisi kekuatan, dapat mewujudkan transmisi kekuatan cepat dan stabil;
4. Sumber cahaya LED, umur panjang, tidak perlu mengganti bohlam;
5. dapat dilengkapi dengan kamera built-in, gambar lebih jelas.
6 dapat dikalibrasi sesuai dengan blok kekerasan standar atau skala panjang, sesuai dengan nilai kekerasan tinggi, menengah dan rendah secara otomatis untuk koreksi kekerasan,nilai kekerasan lebih akurat.
7. Semua parameter tes dan hasil disimpan pada flash disk USB dalam format Excel, yang nyaman untuk pengolahan data dan output laporan tes;
8. Berbagai nilai kekerasan dikonversi satu sama lain;
9. Parameter pengaturan tes dilindungi dengan kata sandi;
10. Setidaknya 3 bahasa, seperti Cina dan Inggris, tersedia;
11. Dengan antarmuka RS-232, dapat dihubungkan dengan komputer (opsional);
12. kekuatan uji maksimal opsional 2 kg.
Parameter teknis
|
Model
|
HV-1MDT
|
|
Kekuatan uji
|
10gf (0,098N),25gf (0,245N),50gf (0,49N),100gf (0,98N),200gf (1.96N),300gf (2.94N),500gf ((4.9N),1Kgf (9.8N)
|
|
Sesuai dengan standar
|
GB/T4340.2,ASTM E92
|
|
Resolusi pengukuran
|
00,01 μm
|
|
Output tampilan data
|
8 "membaca layar sentuh, dapat menyimpan 20 jenis hasil tes, dilengkapi dengan U disk, opsional built-in printer dan antarmuka RS-232
|
|
Ruler konversi
|
Rockwell, Brinell
|
|
Jangkauan uji kekerasan
|
8 ~ 2900HV
|
|
Metode aplikasi Test Force
|
Otomatis (pengisian, penahan, pengurangan)
|
|
Perbesar
|
400X (tes),100X(Pengujian dan pengamatan)
|
|
Waktu penahan beban dari kekuatan uji
|
1-99s
|
|
Tinggi sampel maksimum yang diizinkan
|
100 mm
|
|
Jarak antara kepala dan dinding
|
130 mm
|
|
Bangku uji X-Y
|
Ukuran:100*100mm Gerakan maksimum:25*25mm
|
|
Ukuran
|
540*260*650mm
|
|
Berat badan
|
Sekitar 50kg.
|
|
Kekuatan
|
AC220V+5%,50-60Hz
|
二,HVS - Sistem pengukuran dan kontrol kekerasan otomatis AXY Vickers
HVS- AXY Vickers Hardness Measurement and Control System adalah sistem pengukuran dan kontrol otomatis komputer yang dikembangkan secara independen oleh perusahaan.Hal ini terhubung dengan mulus dengan berbagai jenis Vickers Hardness Tester (termasuk mikro-Vickers), membentuk satu set sempurna dari sistem pengukuran kekerasan otomatis.
Pengukuran kekerasan otomatis terutama digunakan untuk mengukur kekerasan Vickers dari berbagai logam dan beberapa bahan non-logam.Hal ini dapat mengukur kekerasan dari semua jenis bagian logam dan bagian setelah perawatan termalPada saat yang sama, ini cocok untuk penentuan kedalaman lapisan pengeras efektif, lapisan pelapis dan posisi yang dipengaruhi panas dari bagian las.Hal ini juga dapat digunakan untuk mengamati struktur metalografi internal dari berbagai bagian logam dan untuk mengumpulkan, menampilkan dan mencetak gambar.
Sistem ini sangat cocok untuk mengukur kekerasan permukaan benda kerja yang diobati panas, kurva distribusi gradien kekerasan dan kedalaman lapisan pengerasan yang efektif.
Parameter teknis
1Kamera memiliki built-in 5 megapixel, dan gambarnya jelas.
2. sistem operasi: Windows 10
3. Platform pengisian X-Y otomatis presisi tinggi
|
Motor Penggerak
|
Motor langkah
|
|
Kontrol pengemudi
|
Kecepatan bergerak di sumbu X-Y dapat diubah secara fleksibel melalui perangkat lunak.
|
|
Ukuran
|
110 × 110mm
|
|
Jarak bergerak maksimum
|
50 × 50 mm ke arah sumbu X-Y
|
|
Jarak bergerak minimum
|
1mm
|
|
Kecepatan gerak
|
1-10mm/detik,Dapat disesuaikan
|
|
Keakuratan pengulangan pergeseran
|
1um-3um Dalam
|
|
Pengaturan mode gerakan platform
|
Anda dapat mengklik setiap titik di antarmuka secara otomatis memilih titik, Anda dapat mengatur posisi awal garis lurus dan lokasi gerakan acak,melalui mouse klik pada otomatis X-Y platform perpindahan tahap pembawa untuk 8 arah kontrol gerakan sewenang-wenang, kecepatan dapat disesuaikan, dapat secara otomatis reset, dapat sewenang-wenang reset koordinat nol
|
4Perangkat lunak pengukuran dan kontrol
|
Deskripsi sistem
|
Secara otomatis menyelesaikan tekanan terus menerus, menjaga beban, membaca, mencatat data, dengan memilih metode pengukuran semua pengukuran akan secara otomatis diselesaikan dengan cepat;
Pilih garis lurus, garis zigzag, lingkaran, busur, titik acak, matriks dan mode belajar mandiri sesuai dengan kebutuhan yang berbeda;Perangkat lunak pemrosesan data digunakan untuk meningkatkan keterbacaan indentasi yang tidak jelas pada permukaan yang tidak halus;
Kedalaman lapisan pengeras yang terbentuk setelah pengukuran sampel secara terus menerus dapat ditampilkan dalam bentuk tabel.
Dapat dengan mudah menghasilkan semua jenis data pengukuran data, tabel nilai kekerasan, kedalaman lapisan pengerasan, maksimum, rata-rata, nilai minimum.
|
|
Kontrol penguji kekerasan
|
Penguji kekerasan dapat dikendalikan secara otomatis: menara otomatis (objektif lensa, indenter, obyektif lensa otomatis switch), otomatis pemuatan, kontrol pengukuran otomatis
Anda dapat mengatur kecerahan sumber cahaya tester kekerasan mikro
Pilih tujuan kontrol untuk konversi dan mencerminkan dalam antarmuka perangkat lunak untuk menghitung perubahan parameter
Pilih atau mulai mengontrol durometer indenters secara otomatis ke posisi beban, beban, tahan, lepaskan dan secara otomatis kembali ke posisi tujuan pengukuran
Beban yang ditetapkan oleh durometer dapat secara otomatis tercermin pada antarmuka perangkat lunak
|
|
Mode gerakan platform objek kontrol (Patten)
|
Sistem perangkat lunak dapat mengontrol platform pemuatan otomatis untuk pemrograman dan bergerak, yang dapat:
1) Mode pengukuran (Acak A)
Gunakan mode ini untuk menekan dan membaca titik opsional.
2) Mode Pengukuran (Acakan B)
Mengukur dan membaca setiap titik. memutar posisi koordinat yang dipilih di setiap sudut.
3) Tekanan transversal (arah sumbu X) dan pembacaan
4) Tekanan longitudinal (arah sumbu Y) dan pembacaan
5) Mode Pengukuran (Rangkaian Garis A)
Menggunakan mode ini untuk menekan dan membaca permukaan dalam arah sudut (gerakan zigzag, yaitu pengukuran kedalaman lapisan keras dari gerakan garis yang rusak).
6) Mode Pengukuran (Rangkaian Garis B)
Gunakan modus ini untuk interval tekanan dan pembacaan yang teratur.
7) Metode pemrograman mobile seperti pergerakan koordinat lintasan
8 baris di atas dapat diatur pada saat yang sama, setiap baris dapat mengatur 999 posisi
|
|
Metode pengukuran
|
Mode otomatis: pengisian otomatis + pengukuran otomatis + tampilan otomatis hasil pengukuran
Pengukuran modus manual opsional
|
|
Metode Akuisisi/pengakuan gambar
|
Mengadopsi kamera berkualitas tinggi dan resolusi tinggi dengan resolusi 12 juta dan akuisisi gambar asli berukuran besar;Berbagai metode kompresi gambar mudah digunakan (mengadopsi gambar dan hasil pengukuran untuk format penyimpanan, format penyimpanan gambar BMP, JPG dan format file umum lainnya).
Sistem pengukuran indentasi Vickers otomatis mengadopsi teknologi pengenalan piksel dan menganalisis gambar indentasi melalui perangkat lunak analisis indentasi kekerasan Vickers khusus,dan perangkat lunak analisis mengadopsi teknologi pemrosesan gambar digital tepi segmentasi algoritma untuk mengekstrak tepi indentasi eksperimental, dan kemudian metode untuk mengekstrak tepi keruh mikro adalah untuk menganalisis sinyal pengambilan sampel dari keruh uji dengan teori multi-resolusi wavelet,dan untuk menyesuaikan garis tepi indentasi dengan metode paling kecil persegi, dapat dengan cepat dan akurat mengekstrak dan secara otomatis menghitung nilai kekerasan Vickers dari area embunan dari tes kekerasan Vickers dari mikrostruktur,dan meningkatkan keterbitan yang tidak jelas pada permukaan yang tidak halus.
|
|
Waktu pengukuran otomatis
|
Sekitar 0.3sec/1 Indentasi
|
|
Pengukuran penggoresan berulang
|
± 1,0% (700HV/500gf)
|
|
Kerontokan minimum dapat diukur
|
Sekitar 5mm (pengukuran otomatis)
|
|
Satuan pengukuran minimum
|
0.01mm
|
|
Bahasa
|
Bahasa Inggris
|
|
Format output data/
Fungsi Edit
|
Laporan inspeksi dapat disesuaikan sesuai dengan kebutuhan pengguna;
Melalui perangkat lunak pemrosesan data, kedalaman lapisan pengerasan yang terbentuk setelah pengukuran sampel secara terus menerus dapat ditampilkan dalam bentuk tabel.
Dapat dengan mudah menghasilkan berbagai data pengukuran, tabel nilai kekerasan, kedalaman lapisan yang keras, maksimum, rata-rata, minimum, tampilan dan output gambar warna dengan nilai kekerasan;
Nilai kekerasan, tabel kekerasan, grafik kedalaman lapisan keras, image insertion and other data can be flexibly edited and printed in "WORD" (optional "EXCEL") test report containing mathematical statistics and hardened layer depth curve and saved (WORD format) (optional "EXCEL"), juga dapat mencetak topografi sampel yang diamati dan menyimpan.dan analisis metallographic dilakukan di bawah lensa lensa magnification yang berbeda.
|
