Blok Kalibrasi Panel Monitor Sistem Penetran PSM-5

Blok Kalibrasi Panel Monitor Sistem Penetran PSM-5

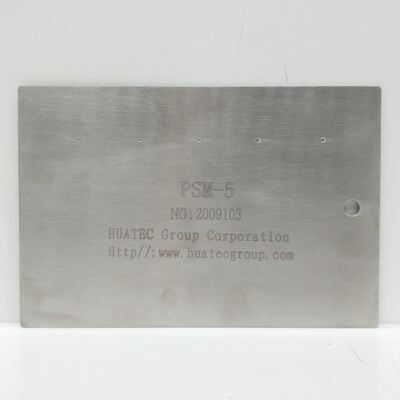

Panel Monitor Sistem Penetran, Panel baja tahan karat, tebal 0,090" dan berukuran 4 x 6 inci. Strip berlapis krom membentang di sepanjang salah satu sisi panel. Lima pusat retakan berjarak sama di pelapisan krom berdasarkan besaran; yang terbesar mudah terlihat dengan penetran sensitivitas rendah, sementara yang terkecil sulit diamati bahkan dengan bahan sensitivitas tinggi. Berdampingan dengan bagian berlapis krom adalah area yang di-grit blast dengan "kekasaran sedang", untuk menilai karakteristik pencucian penetran.

Panel PSM-5 hadir dalam dua versi. Kedua versi diproduksi sesuai spesifikasi:

     Tipe Grit Blasted - memiliki strip krom yang telah di-grit blast ringan untuk meredupkan permukaan.

     Tipe Halus - strip berlapis krom versi kedua tidak di-grit blast.

Pemrosesan Panel PSM-5 memenuhi persyaratan MIL-STD-6866 dan ASTM E-1417 untuk pemeriksaan sistem harian.

Penggunaan blok uji PMS-5

"Blok uji pemantauan sistem penetrasi" dapat menyediakan metode untuk dengan cepat menentukan kinerja berkelanjutan dari sistem inspeksi penetran cair, yang dapat mencerminkan berbagai faktor dalam sistem. Apakah agen kimia, agen pembersih, kotak pengering, dan agen pengembang normal atau tidak. Blok uji PSM-5, juga dikenal sebagai blok standar cacat yang diketahui, dapat mengungkapkan hilangnya kinerja mendadak dari setiap faktor, sehingga memperingatkan operator tentang kegagalan kinerja sistem untuk menghindari kesalahan dan kelalaian. Blok uji PSM-5 adalah alat paling praktis untuk inspeksi permeasi untuk memenuhi persyaratan MIL-STD-6866 dan ASTM E1417, dan juga memenuhi persyaratan P&WA TAM146040.

Bentuk dan struktur blok uji PMS-5

Blok uji PSM-5 dibuat sesuai standar P&WA, matriksnya adalah baja tahan karat, permukaannya dibagi menjadi dua bagian: zona pelapisan krom dan zona peledakan benang, ada 5 retakan radial dengan ukuran berbeda yang terdistribusi merata di zona pelapisan krom, bentuk dan ukurannya ditunjukkan pada Gambar 1. Pola 5 retakan radial pada blok uji berbentuk lingkaran bintang atau radial. Area pelapisan krom dipoles seperti cermin, dan area peledakan pasir memiliki kekasaran sedang.
