Mesin inspeksi partikel magnetik neon

Mesin inspeksi partikel fluoresensi magnetik

1.Prinsip kerja

Deteksi partikel magnetik menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja.Ini memanfaatkan perbedaan antara cacat permukaan dan hampir permukaan produk besi dan baja (seperti retakan), inklusi slag, garis rambut, dll.) permeabilitas dan permeabilitas besi dan baja.membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetikDengan demikian menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - jejak magnetik, di bawah kondisi pencahayaan yang tepat, menunjukkan lokasi dan bentuk cacat

2.Penggunaan

Mesin deteksi cacat partikel magnetik fluoresensi digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja ferromagnetik (seperti: gigi, cincin gigi, poros gigi, dll.)penggilingan, kelelahan yang disebabkan oleh retakan dan penyertaan slag dan cacat halus lainnya.

Cara kerjanya: Bagian ini dimagnetisasi. Jika ada retakan atau cacat, "lapangan kebocoran" diciptakan. partikel magnet fluoresensi diterapkan, yang berkumpul di medan kebocoran ini.partikel ini bersinar terang, membuat cacat terlihat.
· Cacat Target: Mengidentifikasi retakan, jahitan, inklusi, lingkaran, dan cacat halus lainnya yang disebabkan oleh kelelahan, pengolahan panas, menempa, pengecoran, atau pemesinan.

Parameter teknis

Jangkauan deteksi:Diameter peralatan ≤ 700 mm,tinggi≤410mm;

Diameter sumbu ≤ 300 mm,Panjang<700 mm

Jarak elektroda:0~410mm(bisa disesuaikan)

Arus lingkar:AC 0~8000A Nilai efektif(Dengan pengontrol fase pemadaman)

Potensi magnet longitudinal:AC 0~18000AT Nilai efektif(Dengan pengontrol fase pemadaman)

Metode deteksi:deteksi partikel magnetik fluoresensi

Mode magnetisasi:magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit

Modus penjepit:penekanan pneumatik

Efek demagnetisasi:Remanensi kurang dari 0,3mT

Sensitivitas deteksi:Film uji standar A1 (15/50) ditampilkan dengan jelas

Sumber daya listrik:tiga fase lima kabel AC 380V 50Hz

3.Deskripsi perangkat

3.1Sistem kontrol listrik

Sistem kontrol didasarkan pada pengontrol logika yang dapat diprogram (PLC), yang mengontrol operasi dua elektroda dan perangkat demagnetisasi magnetisasi.Dengan kabinet kontrol sebagai badan utama, berisi berbagai komponen eksekutif, sirkuit pemicu magnetisasi, trafo utama, dll.

Input magnetisasi arus dan parameter lainnya melalui layar sentuh.

Semua indikator, tombol dan lampu kerja dari host deteksi cacat mengadopsi tegangan keamanan 24V.

Tuan rumah deteksi cacat, demagnetizer dan cangkang kabinet distribusi dapat diandalkan di tanah.

3.2Tuan rumah

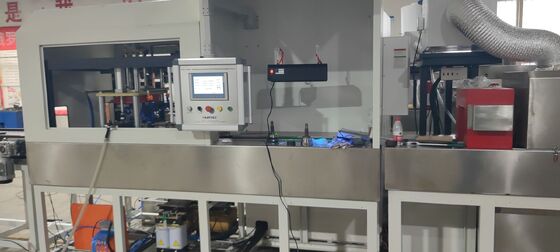

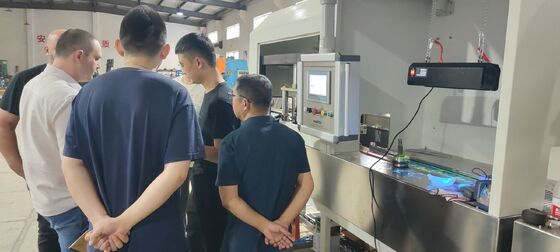

Mesin utama:Badan pesawat, tangki pengumpulan stainless steel, magnetizer, sistem penyemprotan.

Fuselage:Fuselage dilas dengan bahan berkualitas tinggi, kuat dan indah.

Tangki Pengumpulan Baja Berkualitas:Terbuat dari stainless steel berkualitas tinggi untuk pengumpulan suspensi magnetik.

Magnetizer:terdiri dari mekanisme penjepit, magnetisasi elektroda dan magnetisasi kumparan.Koil dan plat elektroda terbuat dari tembaga berkualitas tinggiMekanisme penjepit didorong oleh komponen pneumatik, dan benda kerja dicekel antara dua elektroda untuk membentuk sirkuit magnetisasi lingkar.

3.3Sistem penyemprotan suspensi magnetik

Ini terdiri dari tangki pengumpul suspensi magnetik, pompa air, pipa dan kepala sprinkler.menggerakkan dan memompa suspensi magnetik reflow ke nozzleTangki pengumpulan cairan adalah eksternal, dan roda universal dengan perangkat rem dipasang di bagian bawah.platform pengamatan dan demagnetizing conveyor belt dari mesin utama semua dipulihkan ke tangki pengumpulan cairan untuk menghindari tetesan.

4.Merek utama dan pemasok suku cadang listrik

Semua komponen dan komponen peralatan diimpor atau produk merek terkenal domestik, produk buatan sendiri telah lulus tes kualitas.

5.lainnya

5.1Pemasangan dan debugging

5.1 Penjaminan mutu dan layanan purna jual

5.1.1 Semua komponen dan bahan baku peralatan harus dibeli melalui pemeriksaan dan sertifikasi yang ketat untuk memastikan bahwa mereka diproduksi oleh produsen biasa.

5.1.2 Semua bagian buatan sendiri harus terbuat dari bahan yang memenuhi syarat sesuai dengan persyaratan proses desain.

9.1.3 Periode garansi adalah 12 bulan dari tanggal laporan penerimaan yang memenuhi syarat ditandatangani oleh kedua pihak, dan layanan harus seumur hidup.

5.2Pengemasan dan transportasi

5.2.1 Kasus kemasan harus dikemas sesuai dengan spesifikasi standar.

5.2.2 Biaya kemasan dan transportasi, biaya transportasi dan premi asuransi transportasi harus ditanggung oleh penggugat sesuai dengan standar nasional,sementara biaya kemasan akan ditanggung oleh Pemasok.

6.Tabel konfigurasi:

Mekanisme magnetisasi vertikal (deteksi gigi)   1 set

Mekanisme magnetisasi horisontal (deteksi poros gigi dan bagian kecil)   1 set

Sumber daya magnet (kabinet kontrol daya)   1 set

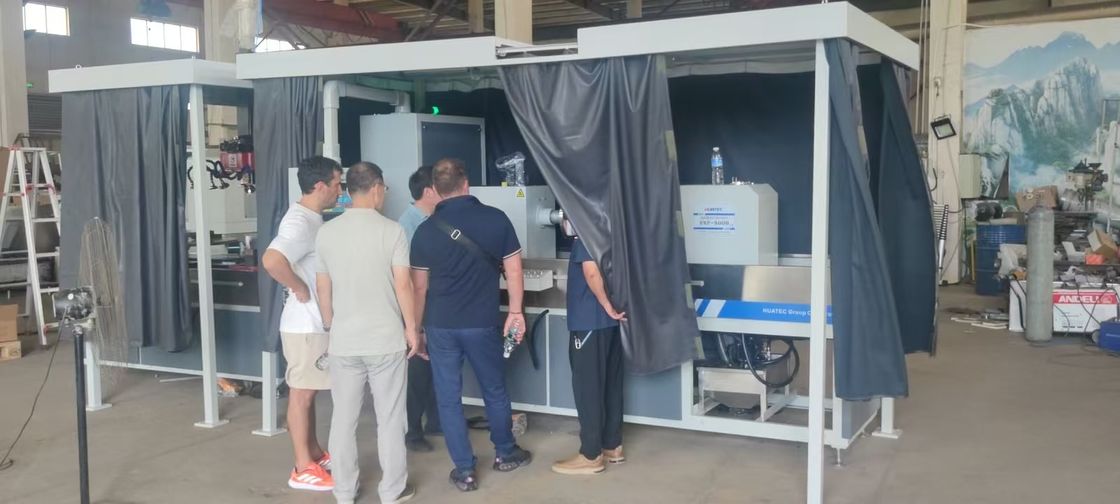

Kamar gelap   2 set

Bubuk magnetik fluoresensi  1 kaleng

Film uji standar  1 set

Sisa magnetometer  1 set

Pergantian kaki  1 set

Lampu UV gantung  1 set

Lampu UV genggam  1 set
