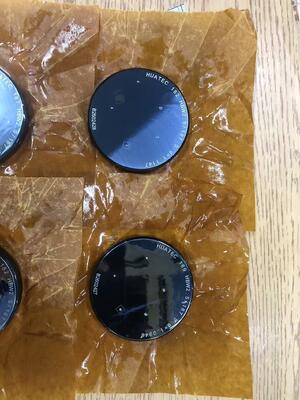

Blok Uji Kekerasan Brinell untuk Kalibrasi Standar

Blok pengujian kekerasan Brinell untuk kalibrasi standar

Brinell hardness block adalah blok uji standar yang digunakan untuk kalibrasi penguji kekerasan Brinell.Informasi utama adalah sebagai berikut:: Karakteristik dan parameter inti

1Prinsip pengujian
Indenter bola paduan keras (dengan diameter D = 2,5/5/10 mm) diterapkan dengan kekuatan uji (misalnya, 306N - 3000kgf), dan waktu tahan adalah 10 - 35 detik.Kemudian diameter indentasi d diukur, dan rumus perhitungannya adalah:
HBW = 0,102 × (2F) / [πD(D - √(D2 - d2)]
Kisaran nilai kekerasan: 8 - 650 HBW. Jika batas atas melebihi, penguji kekerasan Rockwell harus digunakan sebagai gantinya.
2. Posisi pengujian non-destruktif
Celahnya besar (biasanya 0,24D - 0,6D), yang merupakan tes kerusakan mikro.Hal ini tidak berlaku untuk produk jadi atau bahan lapisan tipis (kekandelan harus ≥ 8 kali kedalaman penyumbatan). Ini cocok untuk penilaian kekerasan makroskopik dari bahan-bahan berbutir kasar, bahan komposit, dll.
3Pemilihan skala
· HBW10/3000: Baja, paduan berbasis nikel (95 - 650 HBW)
· HBW10/1000: paduan aluminium, paduan tembaga (31 - 218 HBW)
· HBW5/250: Bagian tipis atau logam lunak
4Standar dan spesifikasi terbaru
· GB/T 231.1-2018: Metode pengujian (menggantikan versi 2009)
· GB/T 231.3-2022: Kalibrasi blok kekerasan standar (di bawah yurisdiksi Komite Standar Mesin Uji Nasional)
· Persyaratan kalibrasi: Keropos permukaan ≤ Ra 0,8μm, jarak pusat antara lubang berdekatan ≥ 3 kali diameter lubang.
· Persyaratan sampel: Permukaan harus datar dan bebas dari noda minyak, ketebalan harus ≥ 10 mm (untuk menghindari deformasi belakang), dan permukaan uji harus sejajar dengan permukaan bawah.
· Kalibrasi peralatan: Gunakan blok standar untuk menekan 5 poin setiap hari. Jika kesalahan melebihi batas, kalibrasi diperlukan (seperti kesalahan pengukuran diameter indentasi ≤ 1%).
· Keterbatasan:
· Hasil dari skala yang berbeda tidak dapat dibandingkan secara langsung (misalnya, HBW10/3000 dan HBW5/250);
· Nilai kekerasan tidak dapat dikonversi dengan tepat ke kekerasan Rockwell atau Vickers (lihat ASTM E140, yang membutuhkan konfirmasi pelanggan).
· Bidang yang dapat diterapkan: Deteksi batch dari castings, forging, annealed/normalizing steel, dll dari bahan berbutir kasar.
· Solusi alternatif: Untuk produk jadi atau bahan lapisan tipis, disarankan untuk menggunakan kekerasan permukaan Rockwell (tidak merusak) atau kekerasan Vickers area mikro (wilayah mikro).> Jika deteksi cepat di tempat diperlukan, penguji kekerasan Leeb dapat digunakan untuk pengukuran portabel, tetapi ada kesalahan interferensi modulus elastis (hasilnya biasanya lebih rendah), dan harus digunakan dengan hati-hati.
