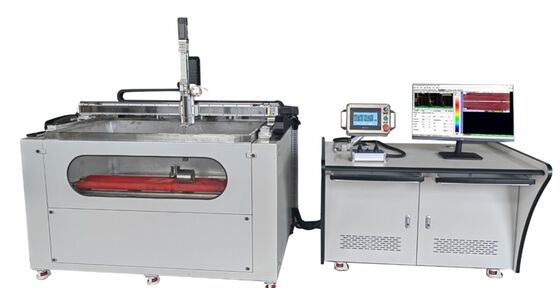

Detektor Cacat Ultrasonik Perendaman Air HUT-8 1-128 Saluran Multisaluran A&C-scan
Penggunaan Produk

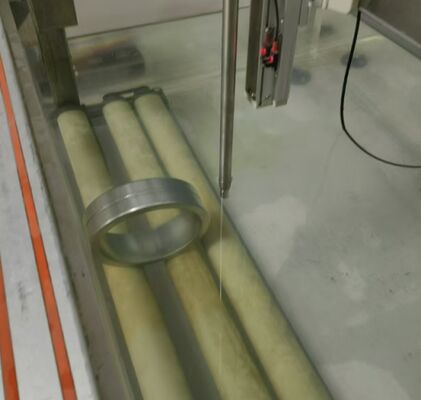

Detektor ultrasonik perendaman air cocok untuk sistem inspeksi C-scan pada material seperti baja karbon, baja tahan karat, paduan aluminium, paduan titanium, paduan tembaga, dan material komposit. Ini adalah peralatan pengujian ultrasonik yang digunakan dalam industri seperti kedirgantaraan, pembuatan kapal, dan logam non-ferrous untuk mendeteksi cacat internal seperti retakan, delaminasi, lapisan perekat, inklusi, dan pori-pori.
Parameter teknis utama
| Rentang ketebalan |
0,8~9999mm (A scan) 0,8~500mm (C scan)
|
| Jumlah saluran unit tunggal |
1-8 saluran, pemisahan/kombinasi kirim/terima dapat dipilih |
| C-scan |
Analisis penampang tomografi, ukuran penampang minimum 0,1mm |
| Frekuensi probe |
0,2~25MHz |
| Ukuran langkah probe tunggal |
0,1~3mm |
| Ukuran langkah besar |
80, 200, 400, dan 800 mm (empat spesifikasi) |
| Cacat minimum yang akan dideteksi |
kedalaman 5mm, φ0,2mm |
| Tegangan transmisi |
-350V opsional
|
| Impedansi transmisi |
400Ω , 80Ω |
| Tepi jatuh pulsa |
<15ns (10%~90%)
|
| Lebar pulsa |
30–1000 ns , dalam peningkatan 5 ns
|
| Frekuensi operasi |
100MHz
|
| Saluran pengambilan sampel |
1 / 2 / 4Jalur dapat dipilih, operasi paralel
|
| Frekuensi pengambilan sampel |
100 MHz (8 bit)
|
| Rentang penguatan |
0dB~110dB, dalam langkah 1dB dan 6dB
|
| Filter low-pass |
3,5 / 5 / 7,5/ 10 MHz dapat dipilih
|
| Bandwidth penerimaan |
0,5MHz ~ 22MHz
|
| Metode deteksi |
Frekuensi radio/deteksi penuh, setengah positif atau setengah negatif dapat dipilih
|
| Linearitas horizontal |
<0,5%
|
| Linearitas vertikal |
<3%
|
| Resolusi |
>28dB
|
| Margin sensitivitas |
>55dB
|
| Frekuensi pengulangan |
2,5kHz~5kHz (per saluran)
|
| Pengkodean dan penghitungan |
2-sumbu, fase AB, atau pulsa + arah
|
| Input/output isolasi optik |
8/8 saluran
|
| Antarmuka sinyal |
SMA/BNC opsional
|
| Antarmuka jaringan |
100Mbps
|
| Suhu lingkungan |
-30℃ ~ 70℃
|
| Kelembaban |
lingkungan
|
<90%
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Papan ultrasonik baru mengadopsi rentang bandwidth lebar, laju pengambilan sampel tinggi, dan frekuensi pengulangan tinggi dari sistem ultrasonik.
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
Sistem memiliki fungsi operasi tanpa pengawasan. Setelah pengguna mengatur parameter, sistem dapat secara otomatis memindai, menyimpan data, dan melakukan tugas lain. Setelah pemindaian selesai, sistem akan secara otomatis kembali ke titik asal dan menunggu pemindaian berikutnya. Ø
