Perangkat pengujian tali magnetik (MRT) HRD-100

ALAT UJI KABEL BAJA MAGNETIK (MRT) HRD-100

1. Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (Spesifikasi standar untuk pemeriksaan elektromagnetik kabel baja feromagnetik), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rentang deteksi: Φ1.5—300 mm (pilih sensor yang berbeda)
Kecepatan relatif antara sensor dan kabel baja: 0.0—6.0 m/detik Pilihan terbaik: 0.3—1.5 m/detik
Jarak terbaik antara selongsong pemandu dan kabel baja: 2—6 mm, jarak yang diizinkan: 0—15mm

Jenis file keluaran: Keluaran file Word

Alarm: Alarm suara dan cahaya
Deteksi lokasi kabel baja putus (LF)
Akurasi penilaian kualitatif: 99.99%
Penilaian kuantitatif
Kesalahan pengulangan Sensitivitas: ±0.055%
Kesalahan tampilan: ±0.2%
Kesalahan deteksi lokasi, (L): ±0.2%
Daya: catu daya komputer 5V
BERAT SENSOR: < 10kg (Sensor biasa)

Suhu lingkungan -10℃~40℃

Tekanan udara: 86~106Kpa

Kelembaban relatif: ≤85%

Sistem jendela detektor komputer kabel baja adalah produk pembaruan sistem GB yang didasarkan pada teori perangkat lunak DOS dan ideologi panduan alarm tampilan waktu nyata menggunakan Visual Basic 6.0 sebagai dasar bahasa pemrograman, dikompilasi.

Bagian perangkat keras sistem ini menggunakan sensor magnetik canggih domestik dan luar negeri serta modul pengambilan sampel yang diteliti dan dikembangkan secara independen, melalui penggerak jalur utama RS232 (atau USB), menyimpan data langsung di komputer.

Bagian perangkat lunak sistem ini didasarkan pada analisis transformasi wavelet, menggunakan Visual Basic 6.0 sebagai dasar bahasa pemrograman, dikompilasi. Mencapai fungsi seperti akuisisi dan kontrol data, analisis data, tampilan data, penyimpanan data, dan seterusnya. Meningkatkan karakteristik visual dalam fungsi perangkat lunak DOS, dan melalui cara pelacakan kecenderungannya yang unik secara terus menerus, dapat secara terus menerus, mengamati sinyal data secara dinamis dan situasi perubahannya, serta menampilkan hasil yang diperoleh secara waktu nyata dan mengeluarkan alarm; Perangkat lunak telah meningkatkan fungsi evaluasi otomatis; Pada cacat parsial yang ditunjukkan pada peningkatan penampang dan persentase luas penampang total; Perangkat lunak dan Windows sepenuhnya kompatibel, cocok untuk operasi pengguna yang sudah ada, menggunakan format file Word untuk menghasilkan laporan pemeriksaan.

Perangkat lunak sistem ini dapat kompatibel dengan format data pengambilan sampel perangkat lunak DOS detektor komputer kabel baja, dan dapat menganalisis serta memprosesnya.

Sistem jendela mengambil prosedur operasi independen dan sistem pemeriksaan yang aman, dapat dengan mudah cocok untuk semua jenis komputer modern, dan menyelesaikan serangkaian prosedur pemeriksaan.

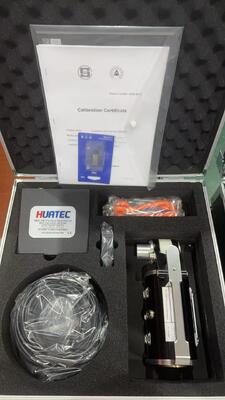

2. Konfigurasi Sistem

3. Pengenalan Sensor

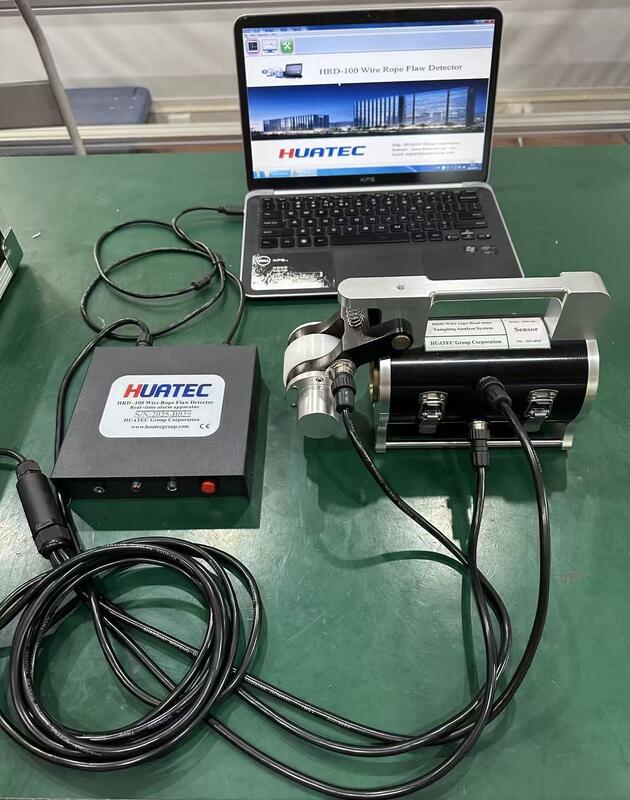

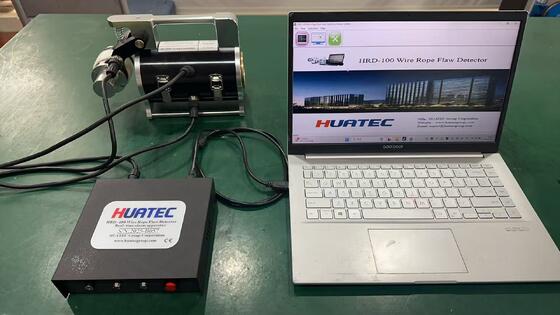

Sensor magnetik: Sensor terdiri dari pelacak perpindahan (Roda pemandu, encoder), instalasi magnetisasi, dan organisasi pengambilan sampel. Setelah sistem diaktifkan, kabel baja dan sensor bergerak relatif, kemudian dapat mengumpulkan sinyal.

Pelacak perpindahan: Roda pemandu berputar satu lingkaran, encoder fotoelektrik mengirimkan pulsa pengambilan sampel, mewujudkan pengambilan sampel dengan jarak yang sama.

Instalasi magnetisasi: Ketika kabel baja dan sensor bergerak relatif, menyelesaikan magnetisasi aksial kabel baja.

Organisasi pengambilan sampel: Ketika kabel baja dan sensor bergerak relatif, elemen Hall yang membentuk saluran pengambilan sampel akan mengubah kondisi perubahan kebocoran fluks magnetik kabel baja menjadi sinyal tegangan simulasi.

4. Alat alarm waktu nyata HUATEC

Alat alarm waktu nyata HUATEC adalah akuisisi data portabel serbaguna, melalui kabel transmisi RS232 untuk mengirim dan menyimpan sinyal data yang dikonversi ke komputer, memanfaatkan fungsi CPU komputer yang kuat untuk pemrosesan dan analisis online waktu nyata, sesuai dengan nilai ambang batas yang setara yang akan ditetapkan sebelumnya mengirimkan alarm waktu nyata. Satu grup untuk memberikan catu daya sensor grup baterai lithium, keluarannya adalah 5V. Ada port pengisian daya tambahan yang dapat menyediakan pengisian daya dan sakelar daya.

5. Pengenalan Perangkat Lunak

Gambar 3 Item Fungsi Utama

6. Pilihan Sensor
