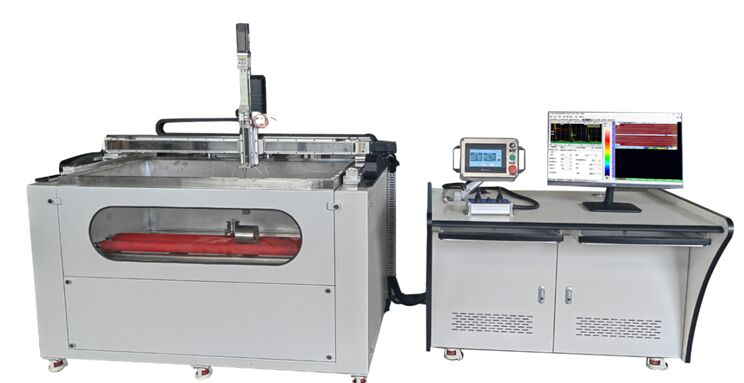

Detektor Cacat Ultrasonik Multisaluran Perendaman Air

Mencelupkan diri ke dalam air Multichannel Ultrasonic Defect Detector (Detektor Kerusakan Ultrasonik Berbilang Saluran)

(Saluran 1-128 tersedia))

Penggunaan Produk

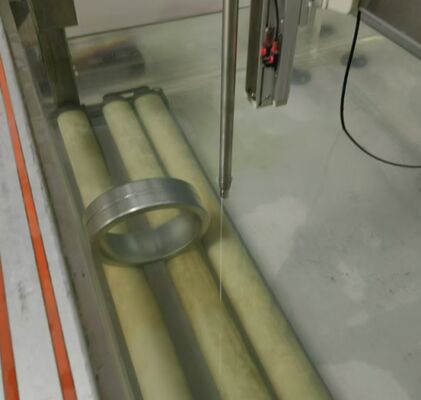

Detektor cacat ultrasonik perendaman air cocok untuk sistem inspeksi C-scan bahan seperti baja karbon, stainless steel, paduan aluminium, paduan titanium, paduan tembaga,dan bahan kompositIni adalah peralatan pengujian ultrasonik yang digunakan di industri seperti aerospace, pembuatan kapal, dan logam non-ferrous untuk mendeteksi cacat internal seperti retakan, delaminasi, lapisan perekat, inklusi,dan pori.

Fitur

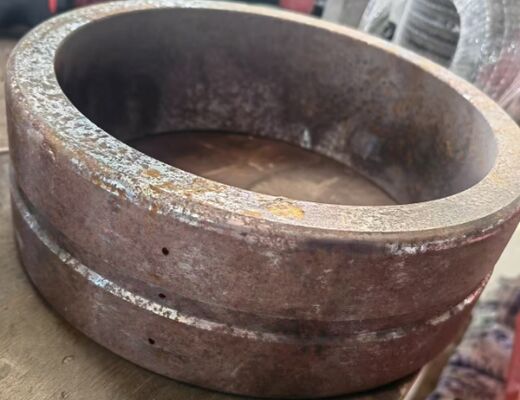

• Benda yang harus diuji: lempeng datar, silinder, kerucut, tutup bola, dan badan revolusi;
• Perangkat lunak ini menampilkan mode pemindaian seperti pemindaian A, pemindaian B, pemindaian C, pemindaian D, dan pengukuran ketebalan.
• Perangkat lunak tomografi C-scan dapat melakukan analisis pemotongan pada bagian, dengan ukuran potongan minimal 0,1 mm;
• Jenis probe: fokus titik, fokus garis
• Ini mendukung fungsi analisis kuantitatif, yang dapat menampilkan lokasi, bentuk dan ukuran cacat internal di bagian yang diuji dalam bentuk gambar, dan melakukan ukuran cacat dan area statistik,dan secara otomatis menghitung area cacat dan tingkat cacat.
• Ini mendukung lokasi cacat otomatis dan cocok untuk pemindaian sekaligus dan analisis satu atau beberapa benda kerja.dan intuitif C-scan pencitraan.
• Papan ultrasonik baru mengadopsi rentang bandwidth yang luas, tingkat pengambilan sampel yang tinggi, dan frekuensi pengulangan sistem ultrasonik yang tinggi.

Perangkat lunak pemindaian C dapat secara langsung mengukur area cacat, jarak antara cacat, mengevaluasi cacat, dan menandai area abnormal, yang memfasilitasi penelitian eksperimental dan perekaman.

• Sistem ini memiliki fungsi operasi tanpa pengawasan. Setelah pengguna menetapkan parameter, sistem dapat secara otomatis memindai, menyimpan data dan melakukan tugas lain. Setelah pemindaian selesai, sistem dapat memindai, menyimpan data, dan melakukan tugas lain.itu akan kembali ke asal secara otomatis dan menunggu pemindaian berikutnya.
• Perangkat lunak akuisisi dan analisis data memiliki antarmuka pengguna Cina (interface bahasa Inggris juga tersedia).,mengurangi persyaratan keterampilan teknis bagi operator. Fungsionalitas dapat terus ditingkatkan sesuai kebutuhan pelanggan.

Perangkat lunak pencitraan irisan C-scan, ketebalan irisan minimal 0,1 mm

(Unit utama dapat diperluas hingga 128 saluran)

Parameter teknis utama

• Kisaran ketebalan:0.8~9999mm (Scan)

0.8~500mm (C scan)

• Jumlah saluran satu unit: 1-8 saluran, mengirim/menerima split/kombinasi dapat dipilih
• C-scan: analisis bagian tomografi, ukuran bagian minimal 0,1 mm
• Frekuensi probe:0.2 ~ 25MHz
• Ukuran langkah probe tunggal:0.1 ~ 3mm
• Ukuran langkah besar: 80, 200, 400, dan 800 mm (empat spesifikasi)
• Cacat minimal yang harus dideteksi: kedalaman 5mm, φ0,2mm
• Tegangan transmisi:-350V opsional
• Impedansi transmisi: 400Ω, 80Ω
• Tepi jatuhnya denyut nadi: <15ns (10% ~ 90%)
• Lebar pulsa: 30 ‰ 1000 ns, dalam 5 ins peningkatan.
• Frekuensi operasi: 100MHz
• Saluran pengambilan sampel: 1 / 2 / 4Path selektif, operasi paralel
• Frekuensi pengambilan sampel: 100 MHz (8 bit)
• Kisaran gain: 0dB ~ 110dB, dalam langkah 1dB dan 6dB.
• Bandwidth penerima: 0.5MHz ~ 22MHz
• Filter low-pass: 3,5 / 5 / 7,5 / 10 MHz dapat dipilih
• Metode deteksi: Frekuensi radio/deteksi penuh, setengah positif atau setengah negatif dapat dipilih.
• Linearitas horizontal: < 0,5%
• Linearitas vertikal: < 3%
• Resolusi: > 28dB
• Margin sensitivitas: > 55dB
• Frekuensi pengulangan: 2,5 kHz ~ 5 kHz (per saluran)
• Pengkodean dan penghitungan: 2-sumbu, fase AB, atau impuls + arah
• Masukan/keluar isolasi optik: 8/8 saluran
• Antarmuka sinyal: SMA/BNC opsional
• Antarmuka jaringan: 100Mbps
• LingkunganSuhu: -30°C~ 70°C
• Kelembaban lingkungan: <90%
