HRD-100 Magnetic Wire Rope Defect Detector

HRD-100 Magnetic Wire Rope Defect Detector

1Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (spesifikasi standar untuk pemeriksaan elektromagnetik tali kawat baja ferromagnetik), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Jangkauan deteksi:Φ1,5~300 mm (pilih sensor yang berbeda)
Kecepatan relatif antara sensor dan tali kawat:0.06.0 m/s Pilihan terbaik:0.3 ∙ 1,5 m/s
Celah terbaik antara sarung panduan dan tali kawat: 2 ¢6 mm,celah yang diizinkan: 0 ¢15 mm

Tipe file output: Word file output

Alarm: Alarm suara dan cahaya
Deteksi lokasi tali kawat patah
Keakuratan penilaian kualitatif: 99,99%
Penilaian kuantitatif
Kesalahan sensitivitas yang dapat diulang: ±0,055%
Kesalahan tampilan: ±0,2%
Kesalahan deteksi lokasi, ((L): ±0,2%
Daya: 5V catu daya komputer
Berat sensor: < 10 kg (sensor biasa)

Suhu lingkungan: -10°C~40°C

Tekanan udara: 86 ~ 106Kpa

Kelembaban relatif:≤85%

Windows system of wire rope computer detector adalah produk pembaruan sistem GB yang didasarkan pada teori perangkat lunak DOS dan ideologi panduan alarm tampilan waktu nyata menggunakan Visual Basic6.0 dasar bahasa pemrograman, melanjutkan kompilasi menjadi.

Bagian perangkat keras sistem ini menggunakan sensor magnetik canggih domestik dan asing dan modul pengambilan sampel penelitian dan pengembangan independen menyatukan, melalui penggerak jalur utama RS232 (atau USB),langsung menyimpan data di komputer.

Bagian perangkat lunak sistem ini berada di dasar analisis transformasi wavelet, dalam memanfaatkan dasar bahasa pemrograman Visual Basic 6.0, membawa kompilasi menjadi.Mencapai fungsi seperti pengambilalihan data dan kontrol, analisis data, tampilan data, penyimpanan data dan sebagainya. meningkatkan karakteristik terlihat dalam fungsi perangkat lunak DOS, dan oleh kecenderungan uniknya untuk terus melacak jalan, dapat terus-menerus,sinyal data yang diamati dinamis dan perubahan situasinya, dan tampilan waktu nyata hasil yang diperoleh dan mengirim alarm; Perangkat lunak meningkatkan fungsi evaluasi otomatis;Dalam cacat parsial yang ditunjukkan pada perpotongan yang lebih besar dan persentase luas total perpotongan; Perangkat lunak dan Windows sepenuhnya kompatibel, sesuai dengan operasi inersia pengguna, menggunakan file Word bentuk laporan pemeriksaan produksi.

Perangkat lunak sistem ini dapat kompatibel kabel detektor komputer DOS perangkat lunak format data pengambilan sampel, dan dapat analisis pemrosesan untuk itu.

Sistem jendela mengambil prosedur operasi independen dan sistem pemeriksaan yang aman, dapat dengan mudah cocok untuk setiap jenis komputer modern,dan menyelesaikan serangkaian prosedur pemeriksaan.

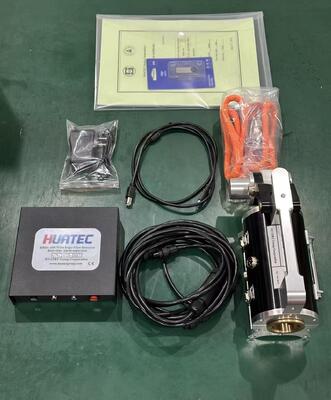

2. Sistem Disposisi

3. Penetapan sensor

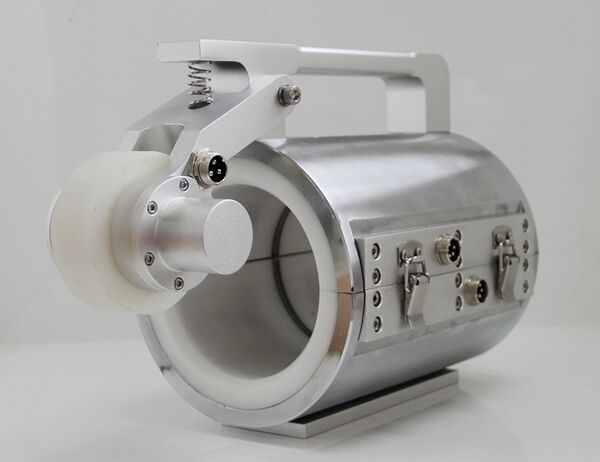

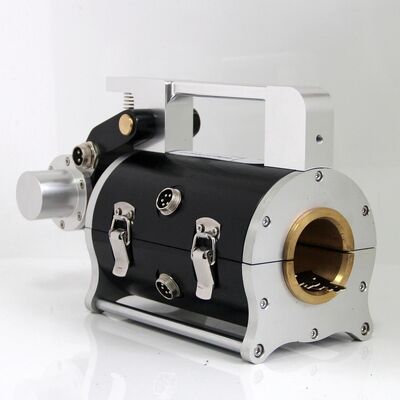

Sensor magnetik: Sensor terdiri dari pengidentifikasi perpindahan (Garis Pimpinan, encoder), instalasi magnetisasi dan organisasi pengambilan sampel.tali kawat dan itu memiliki gerakan relatif, maka bisa mengumpulkan sinyal.

Lokasi perpindahan: Roda utama berputar lingkaran, encoder fotoelektrik mengirimkan pulsa instruksi pengambilan sampel, mewujudkan pengambilan sampel ruang yang sama.

Pemasangan magnetisasi: Ketika kawat dan memiliki gerakan relatif, selesai untuk kawat kawat aksial magnetisasi.

Organisasi pengambilan sampel: Ketika tali kawat dan sensor memiliki gerakan relatif,elemen Hall terdiri dari saluran pengambilan sampel akan mengubah kawat tali fluks magnetik kondisi perubahan kebocoran ke dalam sinyal tegangan simulasi.

4. HUATEC real-time alat alarm

Alat alarm waktu nyata HUATEC adalah alat pemindaian data portabel multi-tujuan, melalui jalur transmisi RS232 untuk mengirim dan menyimpan sinyal data yang dikonversi ke komputer,menggunakan CPU komputer yang tangguh fungsi on-line dan analisis pemrosesan real-time, sesuai dengan nilai ambang set set yang set di muka mengirimkan alarm real-time. satu kelompok untuk memberikan sensor pasokan listrik kelompok baterai lithium, output adalah 5V.Ada port pengisian tambahan untuk mungkin untuk memasok pengisian dan power switch.

5. Perkenalan perangkat lunak

Gambar 3 Fungsi Utama Item

6. Opsi sensor
