MRT Pengujian Magnetic Rope Steel Wire Ropes Cacat Pakai Alat Deteksi Cacat

Pengujian MRT Tali Magnetik Tali Kawat Baja Cacat Keausan Perangkat Deteksi Cacat

1.Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (Spesifikasi standar untuk pemeriksaan elektromagnetik tali kawat baja feromagnetik), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rentang deteksi: Φ1,5—300 mm (pilih sensor berbeda)
Kecepatan relatif antara sensor dan tali kawat:0,0—6,0 m/s Pilihan terbaik:0,3—1,5 m/s
Kesenjangan terbaik antara selongsong pemandu dan tali kawat: 2—6 mm, celah yang diperbolehkan: 0—15 mm

Jenis file keluaran: keluaran file Word

Alarm: Alarm suara dan cahaya
Deteksi lokasi tali kawat rusak (LF).
Akurasi penilaian kualitatif: 99,99%
Penilaian kuantitatif
Kesalahan pengulangan Sensitivitas: ±0,055%
Kesalahan tampilan: ±0,2％
Kesalahan deteksi lokasi,(L): ±0,2%
Daya: catu daya komputer 5V
BERAT SENSOR: <10kg (Sensor biasa)

Suhu lingkungan-10℃~40℃

Tekanan udara:86~106Kpa

Kelembaban relativitas: ≤85%

Detektor komputer tali kawat sistem windows adalah produk pembaruan sistem GB yang didasarkan pada teori perangkat lunak DOS dan ideologi pemandu alarm tampilan waktu nyata menggunakan landasan bahasa pemrograman Visual Basic6.0, menjalankan kompilasi menjadi.

Bagian perangkat keras sistem ini menggunakan sensor magnetik canggih dalam dan luar negeri serta modul pengambilan sampel penelitian dan pengembangan independen yang disatukan, melalui penggerak jalur utama RS232 (atau USB), langsung menyimpan data di komputer.

Bagian perangkat lunak sistem ini berada pada landasan analisis transformasi wavelet, dengan menggunakan landasan bahasa pemrograman Visual Basic 6.0, melakukan kompilasi menjadi. Mencapai fungsi seperti akuisisi dan kontrol data, analisis data, tampilan data, penyimpanan data dan sebagainya. Meningkatkan karakteristik yang terlihat dalam fungsi perangkat lunak DOS, dan dengan kecenderungan uniknya untuk terus melacak jalannya, dapat terus menerus, sinyal data dinamis yang diamati dan situasinya berubah, dan tampilan waktu nyata memperoleh hasil dan mengirimkan alarm; Perangkat lunak meningkatkan fungsi evaluasi otomatis; Pada cacat parsial ditunjukkan pada peningkatan penampang dan persentase luas penampang total; Perangkat lunak dan Windows sepenuhnya kompatibel, sesuai dengan operasi inersia pengguna, menggunakan laporan pemeriksaan produksi formulir file Word.

Perangkat lunak sistem ini mungkin kompatibel dengan format data pengambilan sampel perangkat lunak DOS detektor komputer tali kawat, dan dapat menganalisis pemrosesannya.

Sistem windows mengambil prosedur operasi independen dan sistem pemeriksaan yang aman, dapat dengan mudah disesuaikan untuk setiap jenis komputer modern, dan menyelesaikan serangkaian prosedur pemeriksaan.

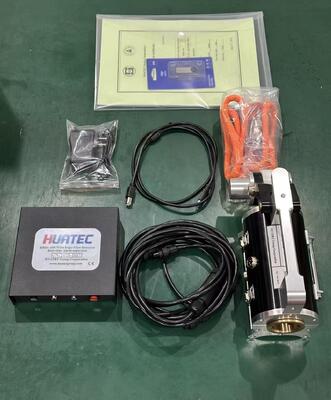

2. Disposisi Sistem

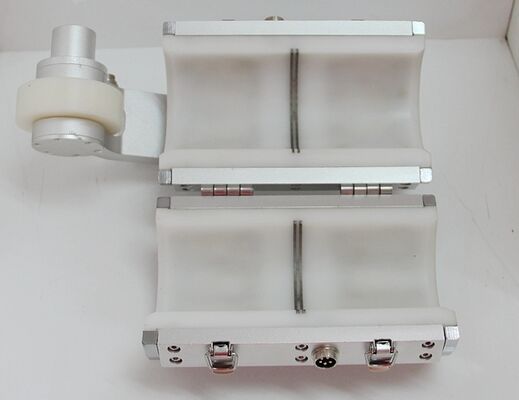

3. Pengenalan sensor

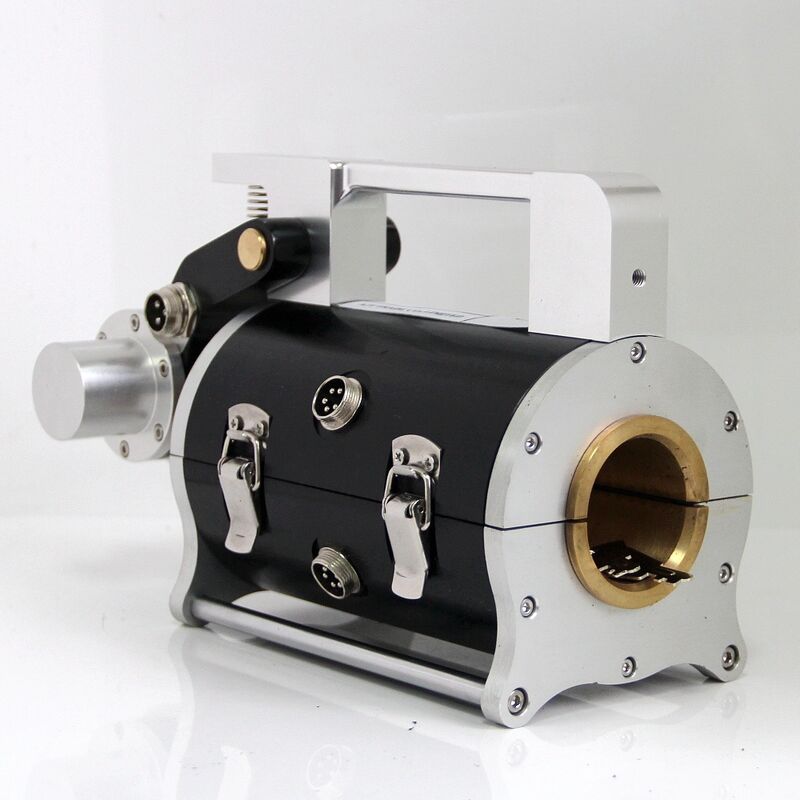

Sensor magnetik: Sensor ini disusun oleh pencari perpindahan (Roda terdepan, encoder), instalasi magnetisasi dan organisasi pengambilan sampel. Setelah sistem diaktifkan, tali kawat dan tali tersebut mempunyai pergerakan relatif, kemudian dapat mengumpulkan sinyal.

Pencari lokasi perpindahan: Roda terdepan memutar lingkaran, encoder fotolistrik mengirimkan pulsa instruksi pengambilan sampel, mewujudkan pengambilan sampel ruang yang sama.

Pemasangan magnetisasi: Ketika tali kawat dan tali kawat mempunyai gerakan relatif, selesaikan magnetisasi aksial tali kawat.

Organisasi pengambilan sampel: Ketika tali kawat dan sensor memiliki gerakan relatif, elemen Hall yang menyusun saluran pengambilan sampel akan mengubah kondisi perubahan kebocoran fluks magnet tali kawat menjadi sinyal tegangan simulasi.

4. Peralatan alarm waktu nyata HUATEC

Peralatan alarm waktu nyata HUATEC adalah akuisisi data serbaguna portabel, melalui saluran transmisi RS232 untuk mengirim dan menyimpan sinyal data yang dikonversi ke komputer, memanfaatkan fungsi hebat CPU komputer secara online dan analisis pemrosesan waktu nyata, sesuai dengan nilai ambang batas setara yang akan ditetapkan sebelumnya mengirimkan alarm waktu nyata. Satu kelompok untuk memberikan kelompok baterai lithium catu daya sensor, outputnya adalah 5V. Ada port pengisi daya tambahan yang memungkinkan untuk memasok muatan dan sakelar daya.

5. Pengenalan perangkat lunak

Gambar 3 Item Fungsi Utama

6. Opsi sensor
