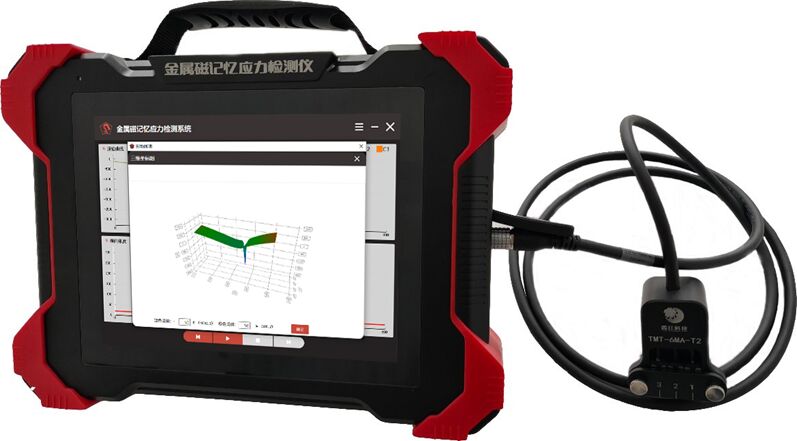

HMT-MA6 MMMT Metal Magnetic Memory Stress Detector
1Prinsip dan Lingkup Aplikasi Pengujian Memori Magnetik
1.1 Prinsip Pengujian Memori MagnetikPengujian Memori Magnetik Logam (MMMT) adalah metode pengujian dan diagnostik non-destruktif baru untuk mendeteksi konsentrasi stres dan kerusakan kelelahan pada benda kerja.Prinsip MMMT didasarkan pada fenomena magnetisasi spontan yang terjadi pada benda kerja ferromagnetik di daerah tegangan dan deformasi selama proses beban dan operasi mereka.
1.2 Scope of Application of the HMT-MA6 Metal Magnetic Memory Stress DetectorHMT-MA6 metal magnetic memory stress detector memiliki berbagai aplikasi, terutama termasuk kedirgantaraan, penerbangan,kereta api, tenaga listrik, kapal tekanan boiler, industri petrokimia, serta berbagai sendi las dan komponen logam ferromagnetik lainnya.Hal ini memberikan diagnosis dini dari kerusakan kelelahan peralatan yang disebabkan oleh konsentrasi stres karena diskontinuitas material (i.e., cacat) dalam peralatan yang digunakan. aplikasi khusus meliputi: penilaian umur layanan komponen struktural yang membawa beban; pemeliharaan cepat peralatan besar;Evaluasi kondisi pipa, siku-siku, dan wadah tekanan boiler; evaluasi kondisi rotor turbin; evaluasi kondisi cincin penahan generator; evaluasi kondisi gigi dan baut;dan berbagai penilaian status las, antara lain
.2. Parameter teknis dari HMT-MA6 Metal Magnetic Memory Stress Detector
|
2.1 Spesifikasi konfigurasi unit utama
|
2.1.1 Dilengkapi dengan prosesor Core I7, dengan kemampuan untuk memperluas penyimpanan, konfigurasi dasar mencakup RAM 8GB dan penyimpanan 256GB.
2.1.2 Perangkat lunak yang dikembangkan berdasarkan sistem operasi WIN10, kompatibel dengan komputer kantor standar.
2.1.3 layar sentuh kapasitif 10,1 inci.
2.1.4 DC 10.8V 9AH baterai lithium polimer kapasitas besar.
|
|
2.2 Spesifikasi teknis
|
2.2.1 Kisaran medan magnet (Hp): ±4000 A/m (ampere per meter)
2.2.2 Resolusi pengukuran medan magnet: 0,01 A/m
2.2.3 Saluran pengukuran medan magnet (Hp) unit utama: 16 saluran
2.2.4 Metode akuisisi: pengambilan sampel waktu yang sama tanpa pergeseran atau pengambilan sampel langkah terkode
2.2.5 Kecepatan pemindaian: 0,01 ∼ 0,5 m/s
2.2.6 Kesalahan relatif dalam pengukuran panjang: kurang dari ± 2%
2.2.7 Transmisi data antara unit utama dan probe melalui kabel data 2 meter, dengan kemampuan komunikasi jaringan, kompatibel dengan probe kebocoran fluks magnet portabel
2.2.8 Sistem operasi unit utama dengan antarmuka bahasa Cina Sederhana, dilengkapi dengan manual pengguna dan instruksi bahasa Cina Sederhana.
2.2.9 Tampilan sentuh terintegrasi dan operasi sentuh untuk pengamatan yang nyaman selama pengujian.

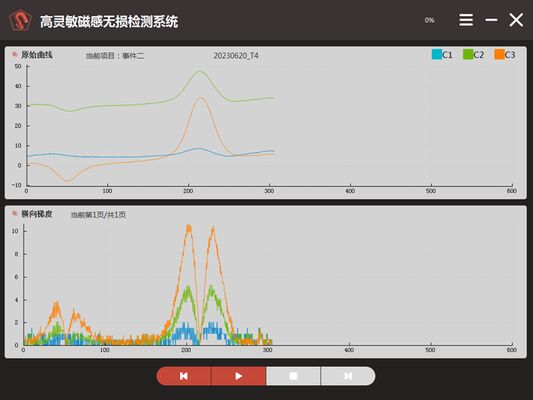

2.2.10 Perangkat lunak instrumen mencakup fungsi seperti kurva asli, kurva gradien, grafik basis waktu, koordinat kutub, tampilan 3D, dan analisis data.
2.2.11 Sistem operasi dan perangkat lunak unit utama dapat ditingkatkan untuk memenuhi kebutuhan pengguna di masa depan dan memiliki kemampuan analisis data yang memenuhi persyaratan pembaruan standar.
|
|
2.3 Spesifikasi Unit Utama Lainnya
|
2.3.1 Unit utama beratnya 4,5 kg, portabel untuk satu orang, dan kemasan keseluruhan memenuhi persyaratan pengiriman bandara dan bea cukai.
2.3.2 Unit utama tahan air dan debu, cocok untuk kondisi di tempat yang keras.Suhu operasi inang: -20°Csampai 50°C, suhu penyimpanan: -30°Csampai 70°CCelsius.
2.3.3 Host bertenaga baterai, memastikan bahwa seluruh sistem dapat beroperasi terus menerus selama 6 jam.
|
|
2.4 Spesifikasi Teknis Probe
|
2.4.1 Pen-type 90-degree bent probe T90, 1 saluran deteksi, dapat mendeteksi workpieces berdekatan dengan jarak tidak lebih dari 35mm.
2.4.2 Pen-type straight handle probe T0, 1 saluran deteksi, dapat mendeteksi workpiece yang berdekatan dengan jarak tidak lebih dari 40 mm.
2.4.3 Sonde roda tunggal T1, 3 saluran deteksi, bergulir roda tunggal, lebar deteksi 30 mm.
2.4.4 Sonde roda ganda T2, 3 saluran deteksi, bergulir roda ganda, lebar deteksi 30 mm.
2.4.5 Sonde deteksi poros pin T3, 3 saluran deteksi, roda depan dan belakang bergulir, dapat mendeteksi poros pin dengan diameter 18mm-60mm.
2.4.6 probe empat roda T4, 3 saluran deteksi, empat roda rolling, lebar deteksi 30mm.2.3.7 Sonde deteksi permukaan variabel T5, 5 saluran deteksi, bergulir empat roda, dapat mendeteksi silinder dengan diameter 30mm-60mm.2.3.8 Sonde deteksi permukaan variabel T6, 5 saluran deteksi, bergulir empat roda, dapat mendeteksi silinder dengan diameter 80mm-120mm.
|
3 Daftar konfigurasi instrumen
3.1.1 Host layar sentuh portabel, 1 unit
3.1.2 Pen-type 90 derajat membungkuk probe, 1 unit
3.1.3 Pen-type probe pegangan lurus, 1 unit
3.1.4 Sonde roda tunggal, 1 unit
3.1.5 Probe roda ganda, 1 unit
3.1.6 Sonde empat roda, 1 unit
3.1.7 Sonde deteksi poros pin, 1 unit
3.1.8 30-60mm variabel permukaan deteksi probe, 1 unit
3.1.9 80-120mm variable surface detection probe, 1 unit
3.1.10 Pengecas baterai (masukan 220V AC), 1 unit
3.1.11 2 baterai
3.1.12 Tas instrumen, 1 unit
3.1.13 Manual produk bahasa Inggris, 1 salinan, versi elektronik, 1 salinan
3.1.14 Analisis data USB drive, 1 unit
3.1.15 Sertifikat Kesesuaian, Kartu Garansi, Daftar Konfigurasi, 1 salinan masing-masing
