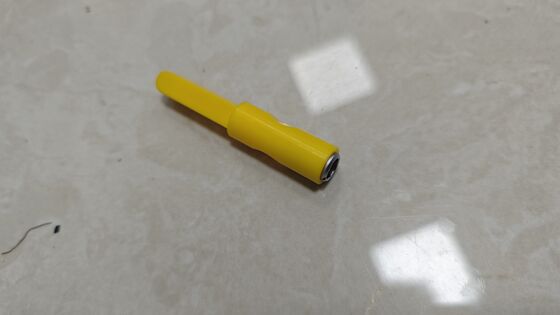

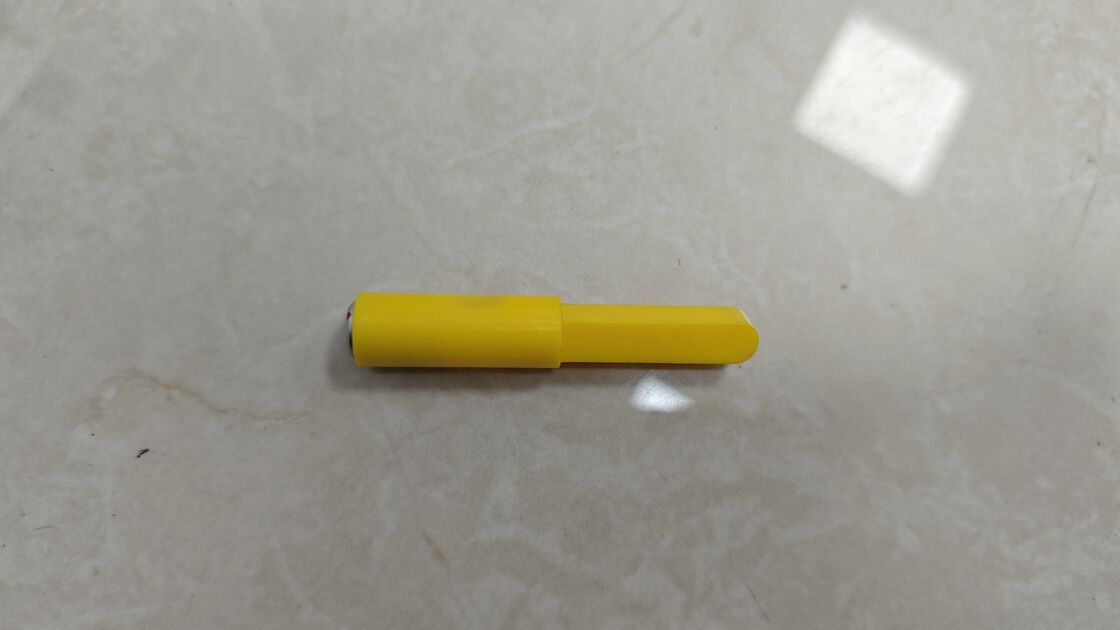

Eddy Current Welding Seam Probe Sensor

Sensor Probe Sambungan Las Arus Eddy

Pengantar Sensor Probe Arus Eddy

Para peneliti sensor kami telah menemukan bahwa desain probe dan struktur probe yang tepat dapat meningkatkan sinyal cacat yang awalnya sulit dideteksi, membuatnya lebih mudah dideteksi. Setelah pengalaman bertahun-tahun, kami merancang dengan cermat dan mengontrol kualitas detail secara ketat untuk menyediakan berbagai jenis probe deteksi sensor arus eddy berkinerja tinggi, yang dapat beradaptasi dengan penggunaan berbagai jenis instrumen deteksi arus eddy. Saat memilih instrumen arus eddy seri ET dan probe yang cocok, kinerja pencocokan terbaik dan sensitivitas deteksi tertinggi dapat dicapai. Probe sensor yang kami sediakan meliputi: diferensial, absolut, dan refleksi, kumparan pengambil penggerak. Biasanya, seri probe standar dapat memenuhi sebagian besar kebutuhan aplikasi pelanggan, seperti deteksi dan evaluasi cacat permukaan, deteksi retak dinding dalam lubang baut, retak korosi dan penipisan keausan tabung penukar panas, korosi struktur multi-lapis dan deteksi retak las feromagnetik.

Pemilihan sensor probe

Ketika pelanggan memiliki persyaratan pengujian khusus atau tidak terbiasa dengan spesifikasi dan pemilihan fungsi probe, harap berikan informasi berikut, dan kami akan memberikan pilihan yang direkomendasikan: 1. Bahan dan perlakuan panas dari benda kerja yang diperiksa; 2. Dimensi fisik, permukaan, dan kondisi ujung bahan benda kerja yang diperiksa; 3. Produsen dan model instrumen yang digunakan untuk pengujian; 4. Konten dan standar item pengujian; 5. Kecepatan atau irama deteksi. Probe dapat dibagi menjadi dua jenis berdasarkan sinyal keluaran dari kumparan deteksi: parametrik dan transformator. Frekuensi umum adalah 10Hz-10MHz. Menurut bahan pengujian yang berbeda, seseorang dapat memilih untuk memiliki kumparan eksitasi atau tidak.

Jenis sensor probe

Sesuai dengan persyaratan pengujian, berbagai probe dapat dikonfigurasi: tipe titik, datar, probe melengkung/profil, probe tipe internal/eksternal, probe putar, penyortiran bahan kekerasan, konduktivitas, probe pengukur ketebalan lapisan. Probe pengujian khusus yang paling cocok untuk kebutuhan pengujian produk pelanggan.

Penggunaan sensor probe

Probe arus eddy tipikal memiliki sudut deteksi tertentu. Sesuai dengan persyaratan deteksi, sudut probe disesuaikan sesuai dengan arah gerakan relatif antara benda kerja dan probe. Permukaan deteksi probe tegak lurus terhadap permukaan benda kerja yang diuji (tipe penempatan, probe titik). Selama proses deteksi, probe dan benda kerja mempertahankan kecepatan yang relatif seragam dan jarak angkat yang relatif stabil. Jarak angkat terbaik umumnya antara 0.2-0.8mm. Rentang penguatan instrumen perlu disesuaikan sesuai dengan jarak angkat yang berbeda.

Proses penyesuaian:

1. Tempatkan sampel standar;

2. Atur arah gerakan probe dan pasang secara vertikal;

3. Sesuaikan jarak angkat ke 0.2-0.8mm (tergantung pada kekasaran permukaan dan toleransi dimensi benda kerja);

4. Jalankan perangkat lunak, sesuaikan frekuensi dan penguatan hingga cacat standar berbunyi pada posisi kritis. (Jika probe diangkat terlalu dekat, itu akan menghasilkan keadaan saturasi sinyal, dan jika terlalu jauh, itu akan menghasilkan sensitivitas yang buruk).

Penggunaan kabel probe

Sesuai dengan antarmuka instrumen yang berbeda, struktur yang berbeda digunakan untuk membuat kabel probe. Umumnya, saat membuat kabel probe, perlu mengetahui antarmuka instrumen dan definisi antarmuka, dan membuat kabel probe sesuai dengan definisi yang berbeda.
