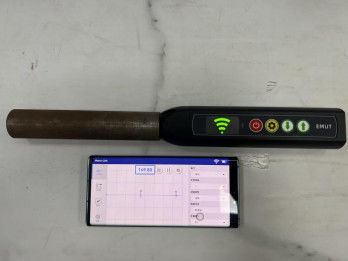

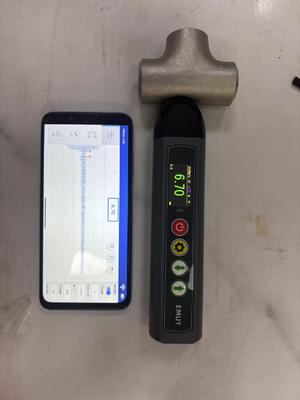

Lapisan Penetrasi Kompensasi Suhu TG-14 Pengukur Ketebalan Ultrasonik Elektromagnetik
Pengukur ketebalan ultrasonik elektromagnetik TG-14+ adalah instrumen pengukur ketebalan ultra-kecil, non-kontak yang tidak memerlukan coupler akustik dan dapat mengukur ketebalan bahan konduktif logam atau magnetik.
Parameter dasar:
| sampling |
80MSPS |
| bandwidth |
2.5MHz～6MHz |
| transmit |
±600V_400Hz_125ns |
| gain |
Otomatis 0 ~ 96dB, langkah 1dB |
| Akurasi pengukuran |
±0.01mm |
| rentang kecepatan suara |
400～9999 m/s |
| Rentang efektif |
0.75～1280 mm |
| Tingkat rata-rata |
L, M, H Gigi ketiga dapat disesuaikan |
| Jarak pengangkatan |
5mm (aluminium), 4mm (baja karbon), 3mm (baja tahan karat) |
| Rentang pengukuran |
Mengukur baja karbon — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Jenis pengukuran |
Aluminium, tembaga, besi, baja karbon, baja cor, baja paduan, baja tahan karat, paduan titanium, dan bahan logam lainnya |
|
|
| Saluran pengukuran |
2* Potongan tipis, serbaguna, batang |
| Mode pengukuran |
Gema tunggal (I-E), Gema Ganda (E-E) |
| Pola pencarian |
Perbatasan - perbatasan, puncak - puncak, puncak - perbatasan |
| Fungsi tambahan |
Pembekuan otomatis, penguatan otomatis, tidur otomatis, tampilan gelombang A-scan, ponsel terhubung Wi-Fi |
| Fungsi koreksi |
Penyesuaian tinggi gerbang, penyesuaian blanking tunda, penyesuaian penguatan manual, kalibrasi kecepatan suara, kompensasi suhu tinggi |
|
|
| Komunikasi |
RS-485 atau USB2.0 |
| Pengisi daya |
5V2A, Antarmuka Tipe-C Standar |
| Layar tampilan |
1.47 INCH 320× 172 IPS_LCD |
| Ukuran tubuh |
178.4 mm× 42 mm× 32 mm |
| Masa pakai baterai |
Baterai lithium 3.7V 3400mAh selama 6 jam |
| Berat |
Cangkang logam: 358g Cangkang injeksi B: 255g C injeksi + pembongkaran cepat: 289g |
Konfigurasi standar
| Nomor seri |
Nama |
Kuantitas |
Tanda |
| 1 |
Mesin host |
1 |
|
| 2 |
Probe suhu normal |
1 |
4MHz,42mm*32mm |
| 3 |
Kabel pengisi daya |
1 |
|
| 4 |
Steker pengisi daya |
1 |
|
| 5 |
Manual |
1 |
|
| 6 |
Blok uji dasar besi |
1 |
|
| 7 |
Blok uji dasar aluminium |
1 |
|
| 8 |
Kotak kemasan |
1 |
|
Item opsional (dapat dipesan sesuai kebutuhan, tidak termasuk dalam konfigurasi standar)
| SN. |
Nama |
Kuantitas |
Tanda |
| 1 |
Probe suhu tinggi |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Probe suhu normal diameter kecil |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Probe suhu normal diameter besar |
1 |
4MHz,Φ40mm*60mm |
| 4 |
ponsel |
1 |
Ponsel yang mendukung Android dan HarmonyOS |
| 5 |
Pad |
1 |
Mendukung Android, HarmonyOS Pad |
| 6 |
jam tangan |
1 |
Jam tangan yang mendukung Android dan HarmonyOS |
| 7 |
Perangkat lunak komputer atas |
1 |
Perangkat lunak APP |
Karakteristik instrumen
l ukuran kecil, mudah dibawa
l Persyaratan permukaan benda kerja tidak tinggi, permukaan kasar tanpa perawatan penggilingan, dapat mencapai pengukuran non-kontak
l Tidak sensitif terhadap lapisan dan dapat digunakan untuk mengukur ketebalan bagian yang dilapisi
l Tanpa coupler akustik, pengukuran ketebalan benda kerja suhu tinggi dapat dicapai, dan kompensasi suhu dapat dilakukan
Fitur umum:
A. Instrumen terdiri dari host A dan ponsel, yang terhubung secara nirkabel melalui Wifi
B, instrumen mengadopsi prinsip ultrasonik elektromagnetik, proses inspeksi tidak perlu memoles permukaan benda kerja, tidak diperlukan agen kopling
C, probe dan host terintegrasi, probe dapat diganti
D, terhubung ke ponsel, komputer tablet setelah A scan, B scan dua fungsi
E, jenis probe yang dapat dikonfigurasi: probe (≤80℃, pengukuran jangka pendek), probe suhu tinggi (≤800℃, pengukuran jangka pendek)
F, pegangan suhu tinggi yang dapat dikonfigurasi: pegangan pendek (untuk memenuhi persyaratan inspeksi hingga 350℃, pengukuran jangka pendek), pegangan panjang (untuk memenuhi persyaratan inspeksi hingga 800℃, pengukuran jangka pendek)
