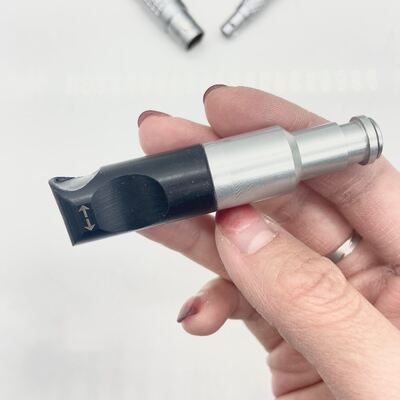

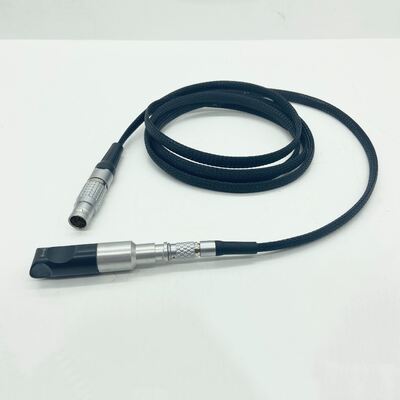

GE Locator 3S Eddy Current Probe Sensor

GE Locator 3S Eddy Current Probe Sensor

Sensor probe arus eddypenguraian

Peneliti sensor kami telah menemukan bahwa desain probe dan struktur probe yang tepat dapat meningkatkan sinyal cacat yang tidak terdeteksi, membuatnya mudah dideteksi.desain yang cermat dan kontrol kualitas yang ketat dari detail, kami menyediakan berbagai jenis kinerja tinggi eddy current sensor deteksi probe, yang dapat beradaptasi dengan penggunaan berbagai jenis instrumen pengujian eddy current.Ketika memilih seri ET eddy current meter dan probe yang cocok, kinerja pencocokan terbaik dan sensitivitas deteksi tertinggi dapat diperoleh. probe sensor yang kami sediakan meliputi: Diferensial, Absolute, dan Reflection (Drive pick-up) coil,seri probe standar memberikan diferensial, diferensial, absolut, dan Reflection untuk sebagian besar aplikasi pelanggan kami, seperti deteksi dan evaluasi cacat permukaan, deteksi retakan internal di lubang baut,Kerat korosi pipa penukar panas dan menipiskan pakaian, korosi struktur multilayer dan deteksi retakan las ferromagnetik.

Pemilihan sensor probe

Jika pelanggan memiliki persyaratan proyek pengujian khusus atau tidak tahu banyak tentang spesifikasi probe, pemilihan fungsi, silakan berikan informasi berikut,kami akan memberikan pilihan yang direkomendasikan1. bahan benda kerja yang diperiksa dan pengolahan panas; 2. ukuran fisik, permukaan dan ujung bahan benda kerja yang akan diperiksa; 3.Produsen dan model instrumen yang digunakan untuk pengujian; 4. isi dan standar item pengujian; 5. mendeteksi kecepatan atau denyut nadi.Probe dapat dibagi menjadi tipe parameter dan tipe trafo sesuai dengan sinyal output yang berbeda dari kumparan deteksiFrekuensi umum adalah 10Hz-10MHz. Menurut bahan uji yang berbeda dapat memilih dengan kumparan eksitasi atau tanpa kumparan eksitasi.

Jenis sensor probe

Menurut persyaratan pengujian, dapat dikonfigurasi dengan berbagai probe: titik, pesawat, probe busur / profil, dalam / luar melalui probe, probe putar, separasi material kekerasan,Konduktivitas, lapisan probe ketebalan, sesuai dengan kebutuhan pengujian produk pelanggan disesuaikan probe deteksi yang paling cocok.

Penggunaan sensor probe

Umum eddy current probe memiliki sudut deteksi tertentu, sesuai dengan persyaratan deteksi, sesuai dengan benda kerja dan arah gerakan relatif probe untuk menyesuaikan sudut probe,permukaan deteksi probe tegak lurus ke permukaan benda kerja yang terdeteksi (diletakkan, probe titik), probe dan benda kerja untuk mempertahankan kecepatan yang relatif seragam, menjaga jarak angkat yang relatif stabil, jarak angkat antara 0.2-0.8mm umumnya yang terbaik.Perbaiki rentang gain instrumen sesuai dengan kebutuhan angkat yang berbeda.

Proses penyesuaian:

1. Tempatkan sampel standar;

2, mengatur arah gerak probe, pemasangan vertikal;

3, penyesuaian angkat ke 0,2-0,8mm (sesuai dengan keropos permukaan benda kerja, toleransi dimensi);

4, menjalankan perangkat lunak, menyesuaikan frekuensi dan keuntungan sampai cacat sampel standar dalam alarm posisi kritis.dan terlalu jauh akan menyebabkan sensitivitas yang buruk).

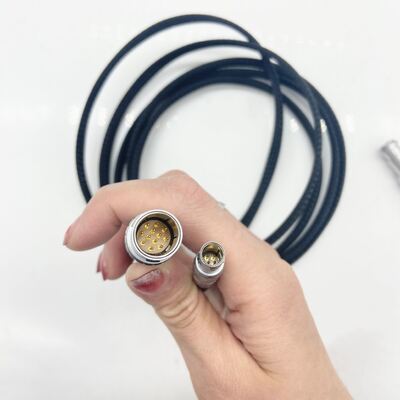

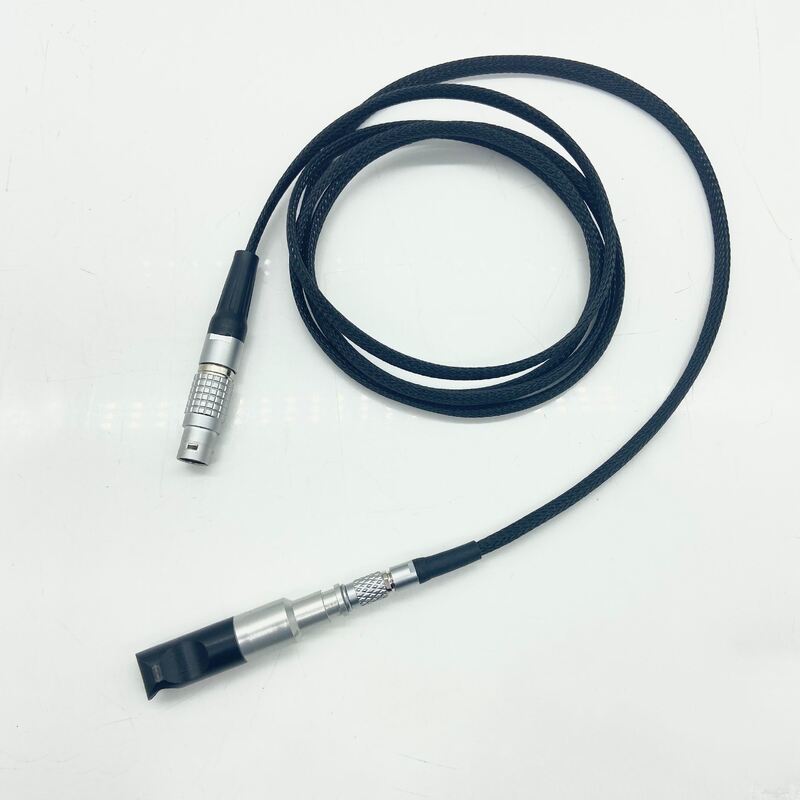

Penggunaan kabel probe

Menurut antarmuka yang berbeda dari instrumen menggunakan struktur yang berbeda untuk membuat kabel probe,produksi umum jalur probe perlu tahu antarmuka instrumen dan definisi antarmuka, sesuai dengan definisi yang berbeda dari kabel probe. perusahaan kami dapat menyediakan eddy current probe dan kabel probe untuk locator GE, Olympus NORTEC dan mesin lainnya.
