Menampilkan Port Input Serbaguna Dapat Terhubung ke Berbagai Jenis Sensor Analisis Getaran Multi-Fungsional Empat Saluran

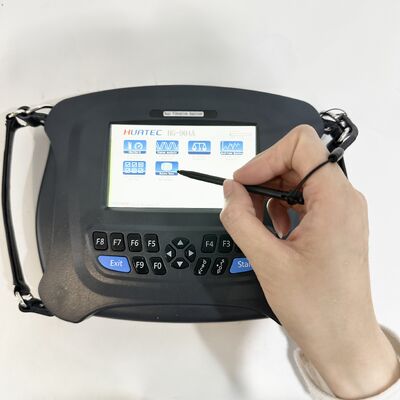

HUATEC HG-904A Instrumen multi-fungsi empat saluran, menampilkan port input serbaguna yang dapat terhubung ke berbagai jenis sensor. Ia menggunakan teknologi mikroelektronik, analisis sinyal, dan diagnosis kerusakan canggih, mengintegrasikan pemantauan kondisi peralatan dan kemampuan diagnosis kerusakan ke dalam satu unit.
Instrumen penganalisis mencakup fungsi akuisisi data getaran empat saluran, yang dapat menyelesaikan pengukuran getaran di lokasi dan secara otomatis menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuran. Ia juga dapat menampilkan satu hingga empat saluran bentuk gelombang dan spektrum secara serentak di lokasi. Selain itu, Ia dapat berfungsi sebagai detektor ketidakseimbangan, menyelesaikan verifikasi keseimbangan dinamis satu dan dua sisi di lokasi.
BT4 & IP54
Harap dicatat: Ada perbedaan besar dalam konfigurasi perangkat keras antara quad-channel dan dual-channel.
| Fungsi utama |
Model |
| model |
HG-904A4 |
HG-904A2 |
| Kuantitas saluran |
empat saluran |
dua saluran |
| Fungsi utama |
|
1, Inspeksi sinkron tiga saluran, dengan percepatan, kecepatan, perpindahan, dan nilai pembungkus sumbu dikumpulkan secara bersamaan dari setiap saluran, serta grafik spektrum frekuensi dari parameter alarm.
|
YA |
1 saluran |
| 2, Akuisisi sinkron satu saluran atau multi-saluran dari parameter apa pun, rentang frekuensi apa pun, dan grafik apa pun. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 3, Jejak sumbu, analisis mulai-berhenti, pengujian dampak. |
YA |
TIDAK |
| 4, Pemantauan nilai perangkat keras waktu nyata dan analisis waktu nyata dari grafik tren untuk parameter apa pun dan rentang frekuensi apa pun; analisis waktu nyata dari spektrum frekuensi dan bentuk gelombang. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 5, Teknologi pemantauan pulsa dampak bantalan gelinding (menilai pelumasan dan dampak bantalan) |
Opsional (Catatan pesanan) |
Opsional (Catatan pesanan) |
| 6, Penyeimbangan 1 atau 2 bidang |
YA |
YA |
| 7, Sistem analisis perangkat lunak manajemen peralatan |
YA |
YA |
| 8, Dapat dihubungkan ke ICP, sensor pengisian daya, sensor perpindahan arus eddy, sensor kecepatan magnetoelektrik |
YA |
YA |
| 9, Analisis fase relatif |
Opsional (Catatan pesanan) |
Opsional (Catatan pesanan)
|
Fungsi utama

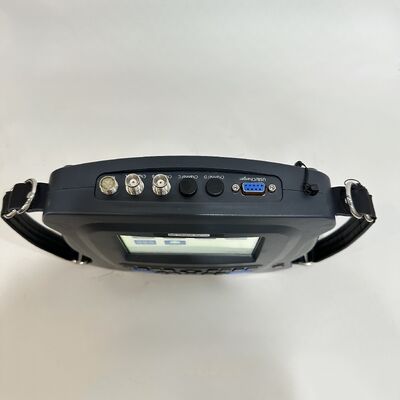

Port Input Multifungsi untuk Berbagai Sensor: (Piezoelektrik, Elektromagnetik, Arus Eddy, ICP)
-- Tampilan warna 5 inci dengan antarmuka bahasa Mandarin untuk visualisasi yang jelas dan indah
-- Ruang penyimpanan besar dengan hard drive 16GB yang secara otomatis dapat menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuran
-- Akuisisi sinkron empat saluran dengan pengambilan sampel AD 24-bit
-- Spektrum FFT 1600,3200,6400 atau 12800 baris
-- Antarmuka komunikasi USB 2.0 dengan tampilan menu gaya Jendela bahasa Mandarin yang baru untuk pengoperasian yang lebih mudah
-- Frekuensi analisis hingga 35 KHZ dengan 8 level opsional
-- Analisis dinamis kecepatan tinggi dengan fungsi penuh, termasuk spektrum amplitudo, spektrum daya, spektrum logaritmik, dll.
-- Menampilkan berbagai nilai fitur domain waktu, termasuk nilai puncak, nilai puncak-ke-puncak, nilai efektif, faktor puncak, kemiringan, kurtosis, dll.
-- Beberapa fungsi analisis dan diagnosis: analisis bantalan/roda gigi (analisis demodulasi amplop) diagnosis kerusakan, (uji ketukan) diagnosis frekuensi alami, dll.
-- Penyimpanan dan pemutaran data/rekaman untuk keseimbangan rotor
-- Berat uji dapat dipilih untuk dihapus atau dipertahankan dan kualitasnya dapat diperkirakan
-- Operasi penyeimbangan presisi tinggi dengan penyeimbangan cepat untuk mengukur dan menampilkan nilai getaran, amplitudo, fase
-- Deteksi dan diagnosis kerusakan bantalan/roda gigi menggunakan demodulasi amplop perangkat keras
-- Pengukuran kecepatan, pengukuran kebisingan, pengukuran fase, diagnosis fase
-- Pengaturan manual ambang pemicu (besar, sedang, kecil)
-- Dapat dilengkapi dengan perangkat lunak EMD dari sistem manajemen peralatan (termasuk database bantalan)
Spesifikasi perangkat keras
| Statistik |
spesifikasi |
| Model |
HG-904A4 empat saluran / HG-904A2 dua saluran |
| Kuantitas saluran |
Empat saluran getaran, satu saluran takometer |
| Fungsi utama |
Akuisisi sinkron satu saluran atau multi-saluran dari berbagai parameter termasuk percepatan, kecepatan, perpindahan, dan amplop aksial |
| akurasi |
±5% |
| Konversi A/D |
Pengambilan sampel AD 24-bit |
| Tampilan LCD |
Mendukung input layar sentuh, tampilan 5 inci berwarna |
| Rentang takometer |
120—12000rpm |
| rentang suhu instrumen |
-20—55°C |
| rentang suhu sensor |
-20°—120°C |

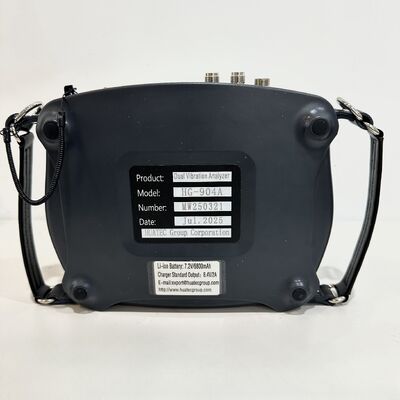

| Baterai isi ulang |
Baterai lithium isi ulang 7.2V, 6800mA; waktu pengisian daya 7 jam, waktu kerja terus menerus 8 jam |
| Pengisi daya |
8.V, 2A |
| Pustaka diagnostik |
Database bantalan |
| Fungsi dan rentang pengukuran |
Secara bersamaan mengukur empat nilai parameter dan spektrum parameter alarm dengan sensitivitas 100 mv/g
percepatan 0,1——199,99 m/s²
kecepatan 0,1——199,99 mm/s
perpindahan 1um——1999um
nilai amplop aksial 0,1——30 m/s²
|
| Fungsi analisis perangkat lunak |
Spektrum getaran dan analisis bentuk gelombang domain waktu, analisis amplop, fungsi diagnosis kerusakan yang tepat untuk bantalan gelinding (empat bagian) Fungsi diagnosis kerusakan terpisah: Perangkat keras instrumen memiliki fungsi diagnosis kerusakan terpisah untuk mengumpulkan spektrum parameter lainnya, cepstrum, spektrum logaritmik, dan diagnosis spektrum daya (akuisisi waktu nyata dan tampilan waktu nyata) |
| Kapasitas penyimpanan |
16G |
| Antarmuka eksternal |
Pengisian daya dan komunikasi USB2.0 |
| Fungsi keluaran laporan |
Mendeteksi keluaran laporan data |
| Rentang respons frekuensi pengukuran getaran: |
2—35KHz |
| Jenis sensor yang dapat dihubungkan: |
Sensor percepatan piezoelektrik, sensor ICP, sensor kecepatan magnetoelektrik, sensor arus eddy |
Ikhtisar perangkat lunak
Dengan pesatnya perkembangan Internet of Things dan platform data besar, kami telah mengintegrasikan keunggulan fungsional dari sistem perangkat lunak kami yang ada dan mengadopsi platform Windows.Net 3.5-5.0, rangkaian Microsoft Visual Studio 2019, dan database MySQL. Komunikasi antara sistem perangkat lunak dan pengumpul mengadopsi arsitektur UDP terpadu, dan sistem perangkat lunak dirancang dengan versi jaringan dan mandiri. Setelah hampir satu tahun upaya, kami telah meluncurkan versi terbaru dari Sistem Pemantauan dan Diagnosis Cerdas Peralatan Perusahaan (selanjutnya disebut sebagai sistem EMD). Dengan memanfaatkan operasi perangkat lunak klien yang fleksibel dan keunggulan alat analisis yang komprehensif, pengguna dapat memantau data dengan lebih mudah dan menganalisis penyebab anomali dengan lebih efektif. Perangkat lunak sistem kompatibel dengan pengumpul data jaringan multi-saluran, pengumpul pemantauan nirkabel, dan penganalisis genggam offline. Sambil menganalisis tren data online, penganalisis genggam dapat melengkapi pengumpulan data untuk membuat analisis peralatan di lokasi lebih komprehensif, sehingga secara komprehensif menganalisis tren dan anomali unit, secara akurat mengidentifikasi penyebab anomali, dan memaksimalkan perlindungan peralatan di lokasi.
Spesifikasi perangkat lunak
| Statistik |
|
| Fungsi Utama |
1. Sistem memerlukan tampilan simultan dari empat parameter: percepatan, kecepatan, perpindahan, dan amplop aksial.
2. Grafik tren untuk parameter apa pun dapat diambil dan dilihat berdasarkan pilihan waktu.
3. Grafik tren parameter tunggal, grafik bentuk gelombang, dan grafik analisis spektrum frekuensi dapat ditampilkan pada antarmuka yang sama.
4. Empat grafik tren parameter (percepatan, kecepatan, perpindahan, dan amplop aksial) dapat ditampilkan pada antarmuka yang sama.
5. Tiga grafik tren parameter percepatan, kecepatan, dan suhu (termasuk grafik analisis spektrum frekuensi percepatan dan kecepatan) dapat ditampilkan pada antarmuka yang sama.
6. Analisis domain waktu mencakup 13 indikator diagnosis kerusakan yang sensitif.
7. Fungsi analisis autokorelasi tersedia.
Persyaratan Perluasan Fungsi Sistem:
8. Referensi prediksi sisa umur bantalan.
9. Grafik tren dan analisis spektrum frekuensi harus memiliki pendapat referensi diagnosis diri.
10. Laporan dapat diekspor dengan satu klik.
11. Fungsi diagnosis dan analisis multi-parameter dan multi-dimensi diperlukan.
Statistik Status Operasi dan Pemeliharaan Sistem:
12. Statistik status alarm ditampilkan.
13. Status eksekusi rencana ditampilkan.
Manajemen Operasi dan Pemeliharaan Sistem:
14. Status pengumpul data dapat dilihat.
15. Status peralatan dapat dilihat.
Impor inventaris peralatan sekali klik tersedia.
|
