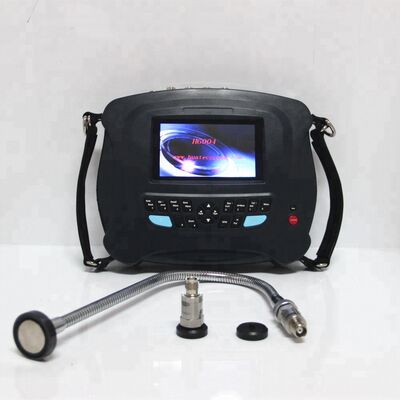

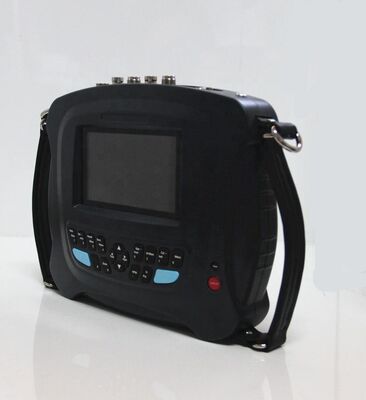

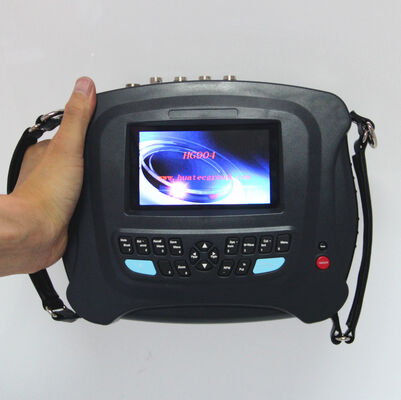

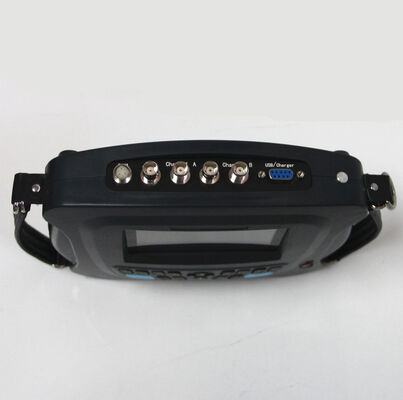

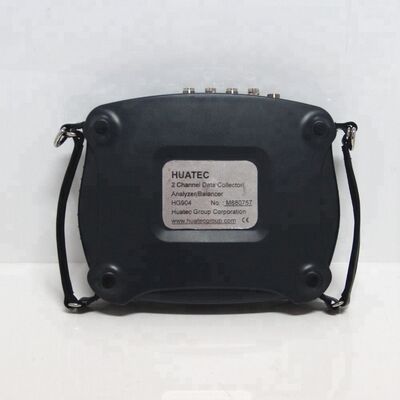

Penganalisis Getaran Pengumpul / Penganalisis / Penyeimbang Data 2 Saluran

Vibration Analyzer 2 Channel Data Collector / Analyzer / Balancer

Ketidakseimbangan adalah salah satu penyebab utama getaran mesin. Diperkirakan bahwa sekitar 50 persen dari semua kegagalan disebabkan oleh ketidakseimbangan rotor.Cara terbaik untuk menyingkirkan ketidakseimbangan mekanik adalah menyeimbangkan di tempat. HG904 Mesin Analyzer / Balancer sangat berguna untuk tujuan ini. Ini dapat mengukur intensitas getaran; mendiagnosis penyebab getaran dengan menganalisis spektrum frekuensi.Hal ini juga dapat digunakan untuk mengukur kecepatan rotasi dan fase getaran, dan untuk menghitung bobot ketidakseimbangan dan lokasi.

Fitur:

• Mudah digunakan
• Ilustrasi vektor, proses keseimbangan dan hasil ditunjukkan dengan jelas pada sekilas
• Penyimpanan data keseimbangan 10 rotor
• Pilihan massa uji coba hapus atau tetap
• Pembagian hasil penimbangan ke dua lokasi yang ditugaskan
• Rentang berat percobaan yang dihitung berdasarkan berat rotor, kecepatan rotasi, jari-jari dan tingkat keseimbangan yang diperlukan
• Validitas massa percobaan dinilai secara otomatis
• Pengukuran RPM, amplitudo dan fase
• Spektrum FFT 400 jalur di lokasi dan fungsi diagnostik
• Pengumpulan data simultan dua saluran
• Demodulasi envelope perangkat keras untuk diagnosis bantalan dan gigi
• Fungsi transfer untuk mengukur frekuensi alami
• Tampilan bentuk gelombang dan spektrum dengan LCD besar
• Penyimpanan nilai getaran dan bentuk gelombang getaran

Kondisi operasi

• Kisaran suhu: dari 5°C sampai 50°C
• Kelembaban relatif:<85%, tak jenuh
• Tanpa gas kaustik
• Tanpa medan elektromagnetik yang kuat & dampak yang kuat

Keamanan

HG904 tidak diizinkan untuk bersentuhan dengan bagian mesin yang berjalan.

Spesifikasi

• Rentang kecepatan rotasi untuk keseimbangan dinamis: 70-60.000 r/menit
• Auto-range dan manual-range dapat dipilih
• Keakuratan pengukuran getaran: 5%

• Sensor: akselerometer piezoelektrik, kecepatan magnetelektrik, perpindahan Eddy dan lain-lain
• 8^di- order elips anti-aliasing filter, RPM band-pass filter
• Sinyal masukan: akselerometer, dan tegangan

• Analisis spektrum amplitudo: 100 baris sampai 400 baris (zoom), Hanning jendela
• rentang frekuensi analisis spektrum: 100, 200, 500, 1K, 2K, 5K, 10KHz ((hanya untuk pengambilan sampel 1-saluran)
• Penyimpanan data:400 bentuk gelombangdari 1024 titik dan 400 set data

• Rentang amplitudo & Frequency Response untuk pengukuran getaran keseluruhan:

• 	Jangkauan amplitudo	Tanggapan Frekuensi
  Penghapusan	0.003 5 mm puncak-puncak	10 500 Hz
  Kecepatan	0.2 200 mm/s RMS yang benar	10 ¢ 1000 Hz
  Percepatan	0.5 250m/s2puncak	20 5000 Hz
  Amplop	0.1 20 satuan benar RMS	5-1000Hz dari 15-40 KHz
  Tegangan	0.1 10V puncak-puncak	10 ¢ 10000 Hz

• Notepad: 10 kode kondisi untuk pemeriksaan visual
• Output: USB untuk komunikasi dengan PC
• Daya: Baterai Ni-MH yang dapat diisi ulang selama 8 jam operasi terus menerus, peringatan baterai rendah
• Lingkungan Operasi: 0~55^oC, 90% kelembaban tidak kondensasi
• Pengukuran kecepatan rotasi dengan sensor sel foto
• Rentang Dinamis: 60dB dengan rentang gain 48dB yang dapat disesuaikan
• Dimensi: 21 × 13 × 4 cm; Berat: 1,2 kg (Termasuk baterai)

Daftar kemasan
HG904 Pengumpul Data Getaran 1
Akselerometer 2
Gunung Magnetik 2
Probe Ekstensi Baja 1
Pengisi daya baterai 1
Kabel akselerometer 3
Kabel Komunikasi RS232c 1
Modul keseimbangan 1
Tacho/Trigger Sensor dan kabel 1
Set kertas reflektor 1
Panduan Awal Cepat 1
Perangkat lunak CD 1
Sertifikat HG904 dan sensor 3
Membawa Kasus 1
