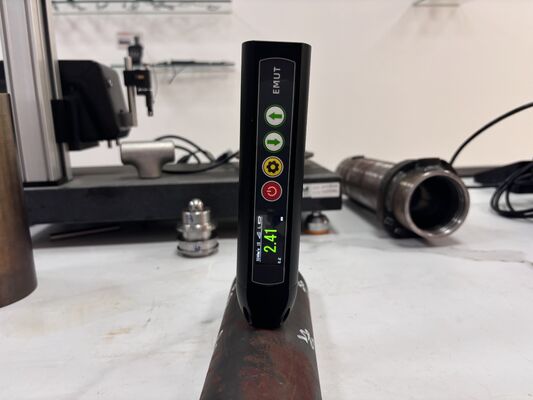

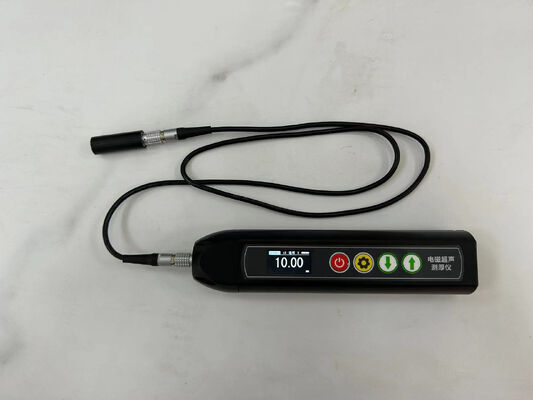

EMAT Air Coupling Electromagnetic Thickness Gauge
Pengantar umum
Instrumen mengadopsi prinsip ultrasonik elektromagnetik, dan tidak perlu untuk menggiling permukaan benda kerja selama proses deteksi, dan tidak ada agen kopling diperlukan
Probe dan tuan rumah terintegrasi, dan probe dapat diganti
Jenis probe yang dapat dikonfigurasi: probe suhu normal: ≤ 120 °C, 4MHz, terutama digunakan untuk mendeteksi bahan berbutir halus, seperti baja karbon rendah, aluminium, dll., dengan jarak angkat maksimum 4mm,probe suhu tinggi: ≤ 800 °C, 4MHz, terutama digunakan untuk mengukur bahan butiran halus ferromagnetik, seperti baja karbon rendah, dengan jarak angkat maksimum 2mm
Efek angkat: (jarak angkat yang sebenarnya terkait dengan sifat dan derajat material), film anti karat, endapan garam atau lapisan isolasi lainnya (minyak, varnis, porselen, plastik, dll.)) dapat digunakan sebagai izin operasi
Fitur
# Jenis pulpen saku, tidak ada agen kopling, dan gauge ketebalan tanpa kontak
# Desain rekayasa tubuh manusia, struktur kompak, volume super kecil, mudah dibawa, operasi genggam, penyerapan magnet yang kuat, meningkatkan kondisi kelelahan
# Pengukuran ketebalan yang akurat, dapat melewati lapisan, dukungan program algoritma profesional, tidak perlu agen kopling, tidak perlu menggiling permukaan benda kerja,memungkinkan cat permukaan yang terdeteksi dan lapisan pembungkus, memungkinkan permukaan benda kerja tidak merata
# Kecepatan suara multi-bahan dapat disimpan sebelumnya dalam instrumen, dan kecepatan suara bahan dapat secara dinamis ditambahkan dan dihapus pada saat yang sama.Kalibrasi kecepatan suara meningkatkan fungsi kompensasi suhu, dan secara efektif meningkatkan akurasi pengukuran
# Lapisan korosi diizinkan dan pengukuran dapat ditingkatkan dengan jarak peningkatan maksimum 3mm
# Diameter minimal (kelengkungan) dari benda kerja yang dapat dideteksi adalah 8mm
# Sudut kemiringan maksimum probe: 25°
# Metode eksitasi probe: magnet air
# Jenis gelombang suara: shear wave
Parameter teknis
| Jangkauan pengukuran |
1.5 ~ 240mm |
| Ruang lepas angkat |
0 ~ 3mm |
| Menerima keuntungan |
≤ 100dB |
| Frekuensi operasi |
4MHz |
| Suhu lingkungan |
-20 °C sampai +50 °C |
| Kompensasi kecepatan suara suhu tinggi |
kompensasi otomatis |
| Kisaran suhu |
-150~800°C (suhu yang lebih tinggi dapat disesuaikan) |
| Jenis probe |
Sonde suhu kamar standar, suhu tinggi opsional, probe frekuensi tinggi, probe frekuensi rendah suhu tinggi, probe pemindaian B |
| Resolusi |
0.01mm |
| Kisaran kecepatan suara yang dapat disesuaikan |
1000~9999m/s |
| Waktu kerja terus menerus |
3 jam |
| Ukuran |
151*76*35mm |
| Berat badan |
220 g |
| Modus eksitasi |
magnet permanen |
| Jangkauan kesalahan |
≤10mm, kesalahan ±0,05mm (> 10 mm + / - 0,01 + H / 200) mm (H adalah ketebalan benda kerja) |
| Sumber daya listrik |
Baterai lithium yang dapat diisi ulang |
Aplikasi
Tidak ada agen kopling, dan tidak kontak, dengan suhu normal dan juga suhu tinggi,Pengukur ketebalan ultrasonik elektromagnetik TG-14 dapat menguji ketebalan semua jenis bahan konduktor seperti titanium, aluminium, tembaga, baja tahan karat, baja paduan, baja karbon dan baja cor.
Pengiriman standar
Pengukur ketebalan ultrasonik elektromagnetik TG-14
Sonde suhu normal
Panduan penggunaan
Sertifikat kalibrasi
Kasus Pengangkutan
Aksesoris opsional
Suhu tinggi
Sonde frekuensi tinggi
Sonde frekuensi rendah suhu tinggi
B probe pemindaian
