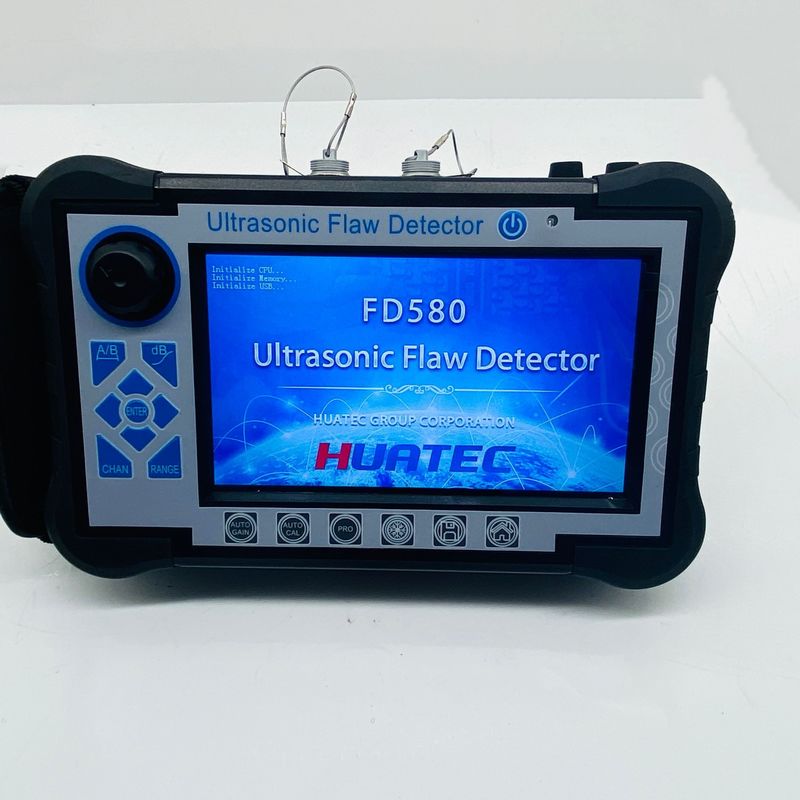

Mesin Detektor Cacat Ultrasonik FD580
Pengantar
Detektor cacat ultrasonik digital adalah tipe canggih, yang adalah layar sentuh, dapat dengan cepat, mudah dan tanpa kerusakan, secara akurat mendeteksi, menemukan,mengevaluasi dan mendiagnosis berbagai cacat di dalam benda kerja seperti retakan, pengelasan, pori-pori, lubang pasir, inklusi, lipat, dll. Ini telah diterapkan untuk tenaga listrik, petrokimia, boiler dan kapal tekanan, struktur baja, militer, aerospace, transportasi kereta api,mobil, mesin dan bidang lainnya. ini adalah instrumen penting untuk industri pengujian non-destructive.
Fitur
● Pengukuran kuantitatif dan penentuan posisi dengan presisi tinggi untuk memenuhi persyaratan deteksi jarak dekat dan jauh
● Zona buta dekat medan kecil, dapat memenuhi persyaratan deteksi untuk pipa diameter kecil dan dinding tipis.
● Fungsi kalibrasi otomatis:kalibrasi otomatis dengan satu tombol,mudah dioperasikan, probe uji otomatis
● Tampilan otomatis posisi defek gema ((Deepness:d, Horizontal:p,Distance:s, Amplitude,dB,ф)
● Berganti tiga skala dengan bebas ((Deepness:d, Horizontal:p,Distance:s)
● Fungsi gain otomatis, amplop puncak, memori puncak, yang dapat meningkatkan efisiensi deteksi.
● Mencatat secara otomatis proses deteksi cacat dan pemutaran dinamis
● Penghitungan nilai φ:Deteksi cacat palsu dengan probe lurus, dapat menemukan gelombang tertinggi untuk konversi nilai φ secara otomatis
● 500 saluran independen (bisa diperluas), yang dapat memasukkan dan menyimpan standar deteksi industri apa pun dengan bebas, tidak perlu membawa blok standar untuk inspeksi di tempat.
● Simpan, mainkan 500 gelombang A-scan dan data dengan bebas
● kurva DAC, AVG, dan TCG (kompensasi kedalaman) secara otomatis dihasilkan dan dapat disegmentasi.
● 14 standar inspeksi internal
● Bebas untuk memasukkan standar industri apa pun
● Lebar dan kekuatan denyut dapat disesuaikan
● Fungsi pemindaian B dan pemindaian warna B
● Dapat berkomunikasi dengan komputer, dan ekspor WORD. file, juga laporan deteksi
● Kasus plastik IP65 ABS, kokoh dan tahan lama, tahan air dan debu, dan kemampuan anti interferensi yang sangat baik
● Menggunakan perangkat lunak komunikasi (tanpa kabel) untuk menganalisis laporan cetak data, dll;
● 260.000 warna layar warna sejati, cocok untuk lingkungan kerja di bawah cahaya yang kuat atau cahaya rendah
● Baterai lithium berkinerja tinggi, dapat bekerja terus menerus selama 8-10 jam
● Rekaman jam secara real-time: tanggal deteksi cacat secara real-time, catatan pelacakan waktu, dan penyimpanan
● Perlindungan mati daya, data penyimpanan tidak dapat hilang
● Parameter deteksi cacat dapat diuji secara otomatis atau diatur sebelumnya
● Penolakan digital, tidak mempengaruhi gain dan linearitas
● Kompensasi gain: Db attenuation dapat dikoreksi untuk permukaan kasar, permukaan melengkung, deteksi cacat jarak jauh dari benda kerja tebal, dll.
● Dapat mengoperasikan detektor cacat dengan perangkat lunak di PC, mencapai tujuan detektor cacat yang dikendalikan komputer untuk mendeteksi
Spesifikasi Teknis
| Tampilan |
Layar warna TFT 7 inci, resolusi 800*480 |
| Modus operasi |
Tombol, Rotary, layar sentuh |
| Sumber daya listrik |
Baterai Lithium Ion |
| Kapasitas baterai |
5.0Ah |
| Tegangan daya |
12V |
| Jumlah daya |
1 |
| Waktu kerja |
≥ 8 jam |
| Masukan adaptor |
DC100 ⋅ 240V 50Hz/60Hz |
| Keluar adaptor |
AC 12V |
| Daya adaptor |
36W |
| Penyimpanan data |
Kartu SD ((16G) |
| Alarm |
1 |
| Suhu Kerja |
-10°C-45°C |
| Suhu penyimpanan |
-20°C-60°C |
| Kelas IP |
IP65 |
| Dimensi |
245*155*55mm |
| Berat badan |
1.18kg (termasuk baterai) |
| Model UT konvensional |
| Jenis konektor probe |
LEMO 00 |
| Jenis saluran |
Saluran tunggal |
| Nomor saluran |
500 kelompok (bisa diskalakan) |
| Jenis denyut nadi |
Gelombang tajam negatif |
| Tegangan Transmisi |
50~350V, langkah dalam 50V |
| Damping |
560Ω |
| Keuntungan |
0 ~ 110dB, langkah:0.5/2/6/12dB |
| Dapatkan Penyesuaian yang Baik |
-4 ~ +4 |
| Kompensasi permukaan |
Semua rentang keuntungan |
| Frekuensi Kerja |
0.5 ~ 20MHz; |
| Jenis probe |
Single, Dual, Through, tipe Immersion |
| Filter |
Tiga pilihan:
1~4MHz/0.5~10MHz/2~20MHz
|
| Mode Deteksi |
Negatif/Positif/Dua arah/RF |
| Menolak |
0 ~ 80%, langkah 1% |
| Jangkauan pengujian |
0~15000mm, rentang tampilan minimum:15mm ((dalam baja) |
| Kecepatan bahan |
100 ~ 20.000m/s |
| Pergeseran denyut nadi |
-10 ~ 1000mm |
| P TETAP |
0 ~ 200us |
| X-VAL |
0~100mm |
| Panduan |
Pemasangan, lembaran, inspeksi penempaan |
| Titik pengujian |
Puncak/X-val/J val |
| Pengukuran |
Gerbang: Amplitudo, Nilai dB Amplitudo, Jarak, Jarak horizontal, Jarak vertikal, Nilai perbedaan antara Gerbang A dan B
Cursor:2 cross cursors, dapat menguji jarak horizontal dan vertikal, dan jarak antara kursor ((di bawah fungsi scan B)
|
| Gerbang |
Gerbang mulai: semua rentang |
| Lebar gerbang: semua rentang |
| Tingkat gerbang: 10 ~ 90%, langkah: 1% |
| Kurva |
DAC, maksimal enam kurva, memenuhi NB/T 47013, GB/T 11345, GB/T 29712 dan standar lainnya |
| TCG, maksimal enam kurva |
| Rata-rata |
| Fungsi lain |
Full screen, cursor switch ((range/Height/Horizon), single/continuous auto gain ((10~100%, step 10%), echo compare, echo full, peak envelope, peak memory, fast scan, out mode, screenshot |
| Puncak pembekuan / kedalaman retakan / ekspansi gerbang / modifikasi permukaan melengkung / pemindaian B / simulasi las datar / video |
| Alarm |
Alarm suara dan cahaya |
| Sisa-sisa Sensitivitas |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Kesalahan linearitas horizontal |
≤ 0,3% |
| Kesalahan linearitas vertikal |
≤ 3% |
| Kesalahan linearitas amplitudo |
≤ ± 2% |
| Keakuratan attenuator |
20 dB ± 1 dB |
| Jangkauan Dinamis |
≥32dB |
| Resolusi jarak jauh |
≥26dB |
| Tingkat Kebisingan |
< 40 × 10-9V/ |
