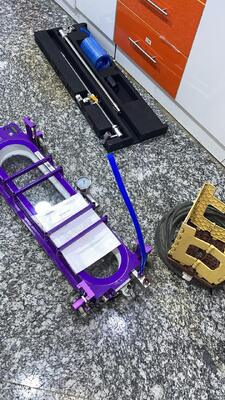

Deteksi Kebocoran Las pada Pelat Bawah Tangki Penyimpanan Minyak Sistem Deteksi Kebocoran Las Kotak Vakum

Deteksi Kebocoran Las pada Pelat Bawah Tangki Penyimpanan Minyak Sistem Deteksi Kebocoran Las Kotak Vakum

1. Pengantar produk

Untuk meningkatkan inspeksi keseluruhan tangki penyimpanan minyak, perusahaan kami telah merancang dan mengembangkan serangkaian sistem deteksi tangki vakum khusus untuk deteksi kebocoran las pada pelat bawah tangki penyimpanan minyak.

Sistem deteksi tangki vakum standar dan portabel dapat mendeteksi lasan tumpang tindih/sambungan pada pelat bawah tangki penyimpanan ukuran apa pun, dan lasan melingkar (lasan fillet) pada pelat bawah tangki penyimpanan dengan diameter lebih dari 5 meter. Untuk evaluasi integritas berbagai lasan, sistem deteksi kotak vakum kami adalah metode deteksi yang efisien, cepat, dan ekonomis, dan tingkat deteksi korosi/lubang penetrasi tidak kurang dari 95%.

2. Fitur khusus

1) Model normal umumnya menggunakan tangan untuk menekan kotak, sehingga akan sangat melelahkan, kami meningkatkan kebutuhan untuk membungkuk langsung dengan kaki

2) Saat bergerak, kami memiliki roda di bawah tangki; tidak perlu mengangkat tangki untuk bergerak

3) Pompa vakum dapat mengendalikan robot dari jarak jauh, lokasi sangat nyaman.

3. Persyaratan parameter teknis:

3.1 Kotak vakum untuk pengujian las tumpang tindih dan sambungan

3.1.1 Tingkat vakum: tidak kurang dari 60kPa;

3.1.2 Panjang deteksi las: tidak kurang dari 800mm;

3.1.3 Periksa jenis lasan: lasan tumpang tindih dan sambungan di bagian bawah tangki;

3.1.4 Persyaratan diameter tangki: dapat diterapkan pada semua diameter tangki;

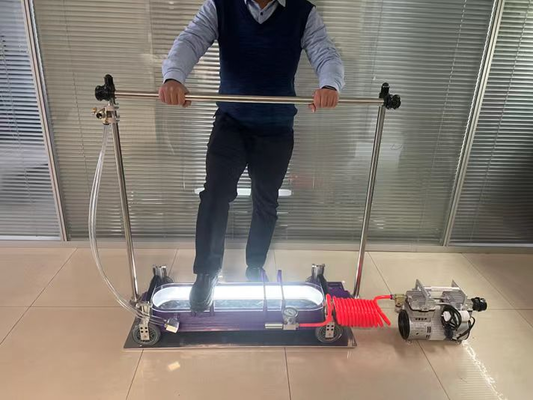

★3.1.5 Mode operasi: Personel inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.1.6 Sistem pencahayaan: Sistem pencahayaan LED di kotak vakum;

3.1.7 Catu daya sistem pencahayaan: baterai lithium 3Wh internal, waktu catu daya tidak kurang dari 16 jam;

★3.1.8 Roda bergerak: Kotak Vakum dilengkapi dengan 4 roda bergerak, 4 roda bergerak dengan pegas dapat diangkat, dapat mendorong Kotak Vakum untuk berjalan;

★3.1.9 Batang bantu: Katup pelepas tekanan dipasang pada batang bantu, dan personel deteksi dapat mengganti katup pelepas tekanan saat mereka berdiri normal.

3.2 Kotak vakum untuk pengujian las keliling

3.2.1 Vakum: tidak kurang dari 60kP;

3.2.2 Panjang deteksi las: tidak kurang dari 400mm;

3.2.3 Jenis las inspeksi: las fillet;

3.2.4 Diameter tangki: ≥5m;

★3.2.5 Mode operasi: Personel inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.2.6 Sistem pencahayaan: Sistem pencahayaan LED di kotak vakum;

3.2.7 Catu daya sistem pencahayaan: baterai lithium 3Wh internal, waktu catu daya tidak kurang dari 16 jam;

★3.2.8 Roda bergerak: Kotak Vakum dilengkapi dengan 2 roda bergerak, 2 roda bergerak dengan pegas dapat diangkat, dapat mendorong Kotak Vakum untuk berjalan;

★3.2.9 Batang bantu: Katup pelepas tekanan dipasang pada batang bantu, dan personel deteksi dapat mengganti katup pelepas tekanan saat mereka berdiri normal;

★3.2.10 Fungsi bantu lainnya: Dua elektromagnet dengan gaya hisap 85 kg dan dua motor pushrod dengan gaya dorong 19 kg dipasang di kedua sisi kotak Vakum.

3.3 Pompa Vakum

3.3.1 Tegangan: 220V 50/60Hz;

3.3.2 Tekanan desain: 92kPa;

3.3.3 Jenis pompa: pompa vakum listrik dengan kipas;

3.3.4 Laju aliran: 200L/menit;

3.3.5 Berat: tidak lebih dari 10,5kg;

3.3.6 Daya: tidak lebih dari 450w.

4. Persyaratan konfigurasi

4.1 Pompa vakum: 1 buah

4.2 Kotak Vakum las tumpang tindih dan sambungan: 1 set

4.3 Kotak las fillet: 1 set

4.4 Pipa udara lunak: 1 set

4.5 Baterai catu daya pompa vakum: 1 buah

4.6 Manual: 1 salinan;

4.7 Kotak pengiriman: 3 buah

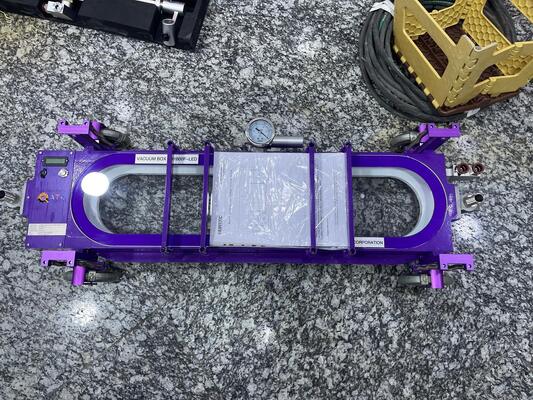

Kotak vakum HV1800F-LED cocok untuk pengelasan sambungan atau tumpang tindih
