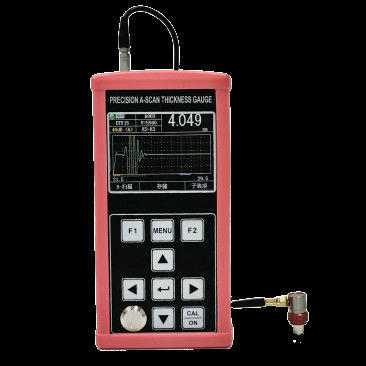

Pengukur ketebalan lapisan ultrasonik non-logam genggam TG-6200
Dapat mengukur ketebalan lapisan pada berbagai logam,
Dapat mengukur substrat non-logam (kaca, plastik, komposit, beton, kayu, dll.).
Bahan yang dapat digunakan
Mengukur ketebalan lapisan pada substrat logam dan non-logam (kaca, komposit, plastik, beton, kayu, dll.)
Cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca dan konduktor ultrasonik yang baik lainnya.
Parameter spesifikasi
|
item
|
TG-6200
|
|
Jenis probe
|
Kristal tunggal/kristal kembar
|
|
Jangkauan pengukuran
|
20mm 1800mm
|
|
Frekuensi pengukuran
|
4Hz,8Hz,16Hz
|
|
Resolusi
|
0.1mm,0.01mm,0.001mm(0.01 inci,0.001 inci,0.0001 inci)
|
|
Generator pulsa
|
Emisi gelombang persegi negatif, lebar pulsa dan tegangan secara otomatis dicocokkan dengan probe
|
|
Kecepatan suara
|
400-19999m/s
|
|
Blok kalibrasi
|
4mm ((baja)
|
|
Penutupan otomatis
|
Anda dapat memilih 5 menit, 10 menit, 20 menit, penutupan manual
|
|
Kalibrasi probe
|
Kalibrasi satu titik, kalibrasi dua titik, kalibrasi manual
|
|
keuntungan
|
Peningkatan otomatis, manual
|
|
rentang gain
|
0 ~ 80dB
|
|
Mode deteksi
|
RF, positif setengah gelombang POS, negatif setengah gelombang NEG, gelombang penuh
|
|
Mode pengukuran
|
(1) Thin-EE: THIN film coating mode (2) MB-E: mengirimkan gelombang awal pulsa ke gema tunggal; (3) E-E: Melalui pengukuran lapisan, opsional setiap echo EM-EN; (4) THIN: mode pengukuran dinding tipis
|
|
Model numerik
|
Mode nilai ketebalan, mode perbedaan/tingkat pengurangan, mode maksimum/minimal
|
|
A- Mode pemindaian
|
dukungan
|
|
B- Mode pemindaian
|
dukungan
|
|
Indikasi kopling
|
dukungan
|
|
Indikator baterai
|
dukungan
|
|
Bahasa
|
Bahasa Inggris
|
|
unit
|
mm/inci
|
|
Operasi menu
|
dukungan
|
|
Fungsi perangkat lunak
|
Pengaturan gerbang dinamis, Pengaturan blanking (Blank), Pengaturan echo blanking (E-Blank), echo freeze, echo Pan dan zoom
|
|
Fungsi penyimpanan
|
Pada saat yang sama, 100.000 ketebalan (100 kelompok, masing-masing kelompok 1000), 500 kelompok A bentuk gelombang scan dan 500 kelompok B bentuk gelombang scan didukung
|
|
Peningkatan program host
|
Mendukung upgrade program host
|
|
Tampilan layar
|
3.5 "tampilan warna sejati
|
|
Pengiriman data
|
Mendukung komunikasi USB, transfer data ke komputer
|
|
Suhu operasi
|
- 10°C ~ +50°C, dengan persyaratan khusus hingga -20°C
|
|
Tegangan operasi
|
3pcs No. 5 baterai lithium-ion dengan peringatan tegangan rendah ketika rendah
|
|
Dimensi keseluruhan
|
184 x 85 x 32 (mm)
|
|
Berat mesin
|
250 g ((Baterai tidak termasuk)
|
|
Konfigurasi standar
|
mesin utama dan 1pc probe khusus untuk lapisan
No. 5 baterai lithium 3, pengisi daya, satu set file acak, tahan kejut dan tahan air kasus instrumen 1
|

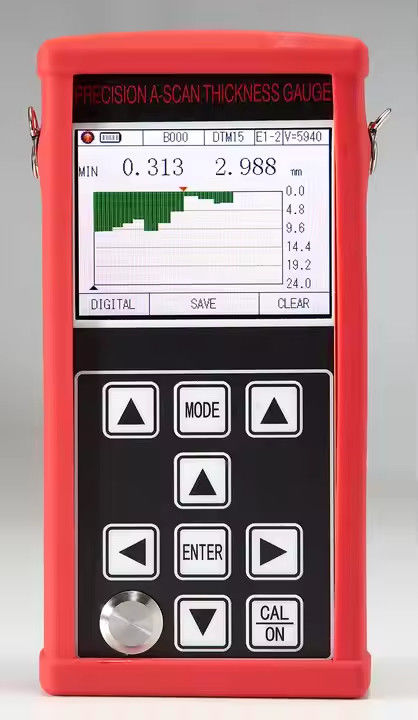

Pengukur ketebalan lapisan non-logam genggam dengan tampilan numerik dan fungsi pemindaian A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backResolusi pengukuran adalah 0,001 mm, rentang pengukuran hanya tipis 0,02 mm, dan ketebalan lapisan dan substrat dapat diukur secara bersamaan.
Produk ini dapat digunakan di industri minyak bumi, kimia, metalurgi, pembuatan kapal, aerospace, energi dan bidang lainnya.
