Tipe Baru Dengan Pengukur Ketebalan Ultrasonik Digital Genggam Pemindaian A/B Presisi Tinggi

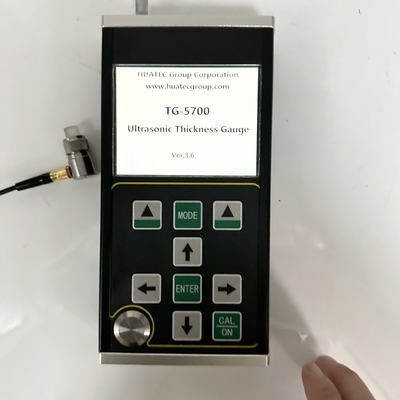

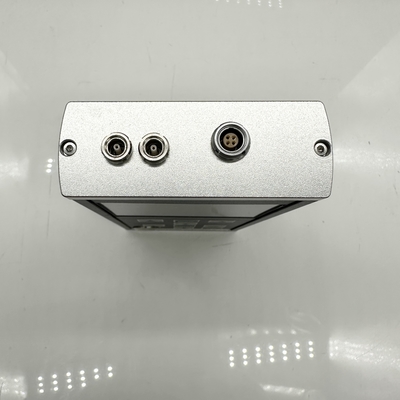

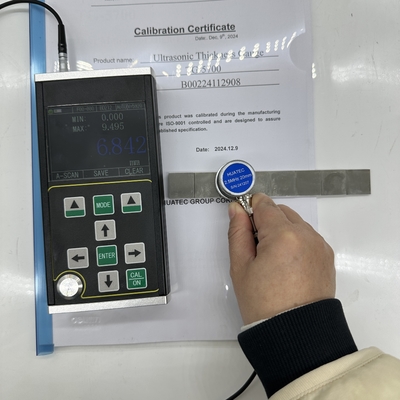

TG-5700 adalah pengukur ketebalan ultrasonik digital genggam tipe baru dengan pemindaian A/B. Alat ini mengadopsi prinsip pengukuran ketebalan ultrasonik berdasarkan pantulan pulsa. Cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik merambat di dalamnya dengan kecepatan konstan dan mendapatkan pantulan dari bagian belakangnya. Resolusi pengukurannya adalah 0,001mm dan rentang pengukurannya setipis 0,15mm (baja).
Produk ini dapat mengukur pelat dan bagian yang diproses secara akurat. Di sisi lain, ia dapat memantau tingkat penipisan pipa dan bejana tekan dalam peralatan produksi setelah korosi selama penggunaan. Dapat digunakan di bidang perminyakan, industri kimia, metalurgi, perkapalan, dirgantara, energi, dan bidang lainnya.
Produk ini sesuai dengan standar berikut: Spesifikasi Kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).
Karakteristik Fungsi Utama
● Produk ini memiliki mode A-scan, mode B-scan, dan mode tampilan numerik;
● Rentang pengukuran luas, dan teknologi "multiple echo" yang unik diadopsi untuk mewujudkan pengukuran bagian ultra-tipis, dengan ketebalan pengukuran minimum 0,15mm (baja);
● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;
● Ia memiliki fungsi penetrasi lapisan dan pengukuran gema ke gema, yang digunakan untuk mengukur material dengan lapisan cat dan lapisan di permukaan;
● Beberapa mode pengukuran: mode mb-e, E-E, dan me-e memenuhi pengukuran benda kerja tebal konvensional; Mode tipis mewujudkan pengukuran bagian tipis;
● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / laju pengurangan, dan mode nilai maksimum;
● Dua mode penguatan: penguatan otomatis / penguatan manual;
● Pemadaman manual dan pemadaman otomatis dapat diatur, dengan fungsi hemat energi;
● Mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz;
● Mendukung penyimpanan massal dan dapat menyimpan 100000 nilai ketebalan, 500 grup bentuk gelombang A-scan, dan 500 grup bentuk gelombang B-scan pada saat yang sama;
● Layar TFT-LCD warna 3,5 inci besar dengan resolusi definisi tinggi 320x240 (QVGA);
● Ia memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik, dan mode kalibrasi manual, dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Mendukung koreksi jalur-v probe kristal ganda.
● Mendukung konversi sistem metrik dan Inggris; Dapat beralih antara unit milimeter dan inci;
● Mendukung tampilan bahasa Inggris.
Material yang Berlaku
Cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca, dan konduktor ultrasonik lainnya yang baik.
Prinsip Dasar
Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan merambat di dalam objek. Ketika mencapai antarmuka material, ia dipantulkan kembali ke probe. Ketebalan material yang diukur ditentukan dengan mengukur secara akurat waktu perambatan ultrasonik dalam material.
Parameter Spesifikasi
* Catatan: perusahaan berhak untuk melakukan modifikasi teknis tanpa pemberitahuan sebelumnya.
| Item |
TG-5700 |
| Jenis Probe |
Probe kristal tunggal / probe kristal ganda |
| Rentang pengukuran(baja 45#) |
0,15mm – 1800mm |
| Stabilitas indikasi |
Teknologi penyeberangan nol dan multiple echo diadopsi untuk memastikan bahwa nilai pengukuran ketebalan tidak terpengaruh oleh kekuatan gema, koefisien atenuasi material, penguatan, dan tinggi gerbang, serta memiliki stabilitas dan keandalan pengukuran yang tinggi. |
| Frekuensi pengukuran |
4Hz,8Hz,16Hz |
| Resolusi |
0,1mm,0,01mm,0,001mm(0,01 inci,0,001 inci,0,0001 inci) |
| Akurasi |
0,001mm |
| Pembangkit pulsa |
Emisi gelombang persegi negatif diadopsi, dan lebar pulsa dan tegangan secara otomatis dicocokkan dengan probe. |
| Rentang kecepatan suara |
400-19999m/s |
| Blok kalibrasi |
4mm(baja) |
| Pemadaman otomatis |
Seseorang dapat memilih 5 menit, 10 menit, 20 menit, dan pemadaman manual. |
| Kalibrasi probe |
Kalibrasi satu titik, kalibrasi multi-titik |
| penguatan |
Kontrol penguatan otomatis, Kontrol penguatan manual |
| Rentang penguatan |
0~70dB |
| Mode deteksi |
Frekuensi radio (RF), setengah gelombang positif (POS), setengah gelombang negatif (NEG), gelombang penuh (FULL) |
| Mode pengukuran |
(1) MB-E: mode pengukuran berdasarkan waktu transit dari gema awal ke gema bawah pertama; (2) E-E: mode pengukuran lapisan penetrasi, gema Em–En arbitrer bersifat opsional; (3) ME-E: mode pengukuran multiple echo; (4) TIPIS: mode pengukuran dinding tipis; |
| Mode numerik |
Mode nilai ketebalan, mode perbedaan / laju pengurangan, mode nilai maksimum / minimum |
| Mode A-scan |
Tersedia |
| Mode B-scan |
Tersedia |
| Indikasi kopling |
Tersedia |
| Indikasi baterai |
Tersedia |
| Bahasa |
Inggris |
| Satuan |
mm/inci |
| Operasi menu |
Tersedia |
| Fungsi perangkat lunak |
Pengaturan gerbang dinamis, pengaturan pengosongan (Kosong), pengaturan pengosongan gema (E-kosong), pembekuan gema, translasi dan penskalaan gema |
| Fungsi penyimpanan |
Dapat menyimpan 100.000 ketebalan (100 grup, 1000 di setiap grup), 500 grup bentuk gelombang A-scan, dan 500 grup bentuk gelombang B-scan pada saat yang sama. |
| Peningkatan program host |
Tersedia |
| Tampilan |
Layar TFT-LCD warna 3,5 "QVGA (320 × 240) |
| Transmisi data |
Mendukung komunikasi serial RS-232 dan USB untuk mengirimkan data ke komputer. |
| Suhu kerja |
-10℃～＋50℃; Dengan persyaratan khusus, dapat mencapai - 20 ℃; |
| Tegangan kerja |
Diperlukan empat baterai AA No. 5. Ketika daya tidak mencukupi, ada perintah tegangan rendah. |
| Dimensi keseluruhan |
204 x 100 x 36 (mm) |
| Berat Total |
310 g (Tanpa baterai) |
| Baterai |
4 buah baterai kering AA |
Pengiriman Standar
Unit utama TG-5700 1 buah
Transduser elemen tunggal 2.5M Φ20, rentang pengujian 4-1800mm 1 buah
Botol kopling 1 buah
Kotak pembawa 1 buah
Instruksi manual 1 buah
Sertifikat kalibrasi 1 buah
Aksesori Opsional
Berbagai probe dengan frekuensi berbeda, probe tunggal 8mm/10mm/12mm, dan probe ketebalan ultrasonik TR
Berbagai blok baji langkah
Perangkat lunak Data PC
Pengemasan
Pengemasan: Paket ekspor standar, kanton
Probe opsional:
| Probe kristal ganda TS400 |
10Mhz |
5mm |
0,5-50mm |
| Probe kristal ganda TS500 |
5Mhz |
5mm |
1,0-65mm |
| Probe kristal ganda TS510 |
5Mhz |
10mm |
1,0-500mm |
| Probe kristal tunggal DTM15 |
15 MHz |
6mm |
0,15-22,5mm |
| Probe kristal tunggal DTM7.5 |
7.5Mhz |
6mm |
0,5-22,5mm |
| Probe kristal tunggal DTM10 |
10Mh |
6mm |
0,3-22,5mm |
| Probe kristal tunggal DTM5 |
5M |
6mm |
1,0-22,5mm |
| Probe kristal tunggal BD510 |
10Mh |
10mm |
1-1000mm |
| Probe kristal tunggal BD212 |
2MHz |
12mm |
4-1800mm |
| Kabel probe kristal ganda |
|
| Kabel probe kristal tunggal |
|
