CX-230 Bagian Uji Partikel Magnetik QQI ASTM E1444 Baja Karbon Rendah

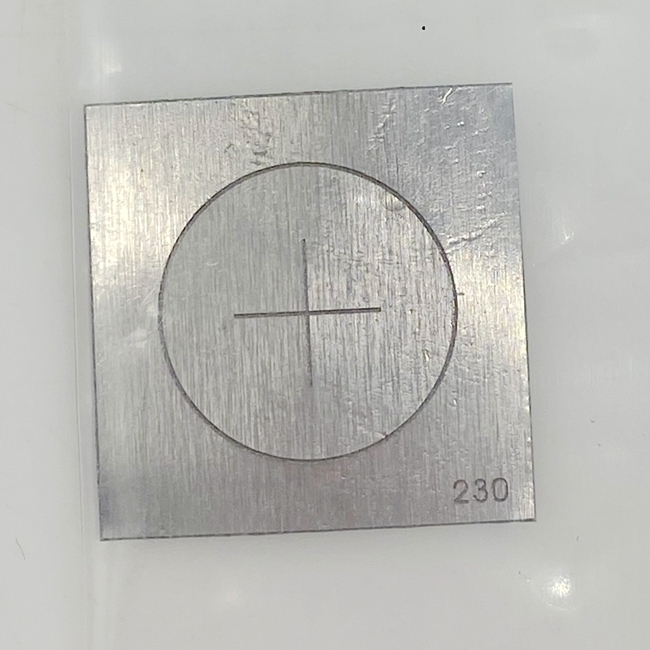

CX-230 biasanya diproduksi dari baja karbon rendah AISI 1005 dengan ketebalan standar 0,002 inci (kira-kira 0,05 mm). Potongan uji menampilkan pola ukiran fotolitografi tertentu seperti lingkaran konsentris atau tanda silang. Ukuran umum adalah 3/4 inci persegi, dengan ukuran yang lebih kecil tersedia berdasarkan permintaan.

Sebelum digunakan, lepaskan film pelindung tahan korosi dari QQI. Posisikan permukaan cacat buatan terhadap permukaan bagian, mengamankannya baik dengan menutupi tepi dengan selotip transparan atau menggunakan perekat permanen seperti cyanoacrylate. Pastikan kontak penuh tanpa celah atau area yang longgar, dan tidak ada residu perekat pada permukaan inspeksi.

Setelah memagnetisasi bagian dan menerapkan serbuk magnetik, adhesi pada pola etsa mengkonfirmasi intensitas medan magnet yang memadai dan arah yang tepat.

Diproduksi sesuai dengan:

• Persyaratan baja karbon rendah AISI 1005 sesuai standar AMS
• Standar dirgantara SAE AS 5371
• Ketentuan ASTM E1444-05
• Kode Boiler dan Bejana Tekanan ASME Vol. V, Bagian 7
