Tester kasar dan kontur presisi tinggi dengan sensor digital

Tester kasar dan kontur presisi tinggi dengan sensor digital
Tester kasar dan kontur presisi tinggi dengan sensor digital Tester kasar dan kontur presisi tinggi dengan sensor digital

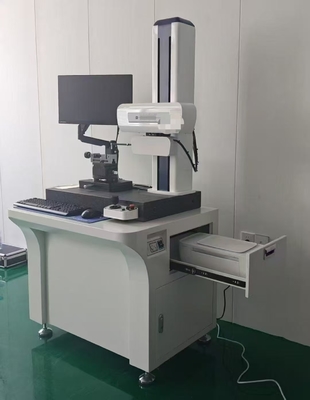

Gambar besar :  Tester kasar dan kontur presisi tinggi dengan sensor digital

Detail produk:
Place of Origin: China
Nama merek: HUATEC
Sertifikasi: ISO CE GOST
Model Number: SRT-680G
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Kontak

Tester kasar dan kontur presisi tinggi dengan sensor digital

Deskripsi
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Menyoroti:

Digital Roughness dan Contour Tester

,

Penguji kontur presisi tinggi

,

Tester Kerontokan dan Kontur yang Tidak merusak

Tester kasar dan kontur presisi tinggi dengan sensor digital
Spesifikasi Produk
Atribut Nilai
Nama produk Tester kasar dan kontur
Sudut Sudut horizontal, sudut vertikal, sudut silang
sumbu X 200 mm
Kejujuran 0.6μm / 100mm
Prinsip Pengukuran
  • Koordinat Cartesian, kontak stylus
  • Rel panduan udara yang mengambang dengan presisi tinggi sebagai datum pengukuran koordinat X
  • Sensor digital presisi tinggi untuk pengukuran koordinat Z
  • Program pengukuran berbasis komputer dan Windows untuk pengolahan data
Fungsi Utama
Pengukuran dimensi:

Jarak horizontal, jarak vertikal, jarak linier, jari-jari dan diameter

Ukuran sudut:

Sudut horisontal, sudut vertikal, sudut silang

Toleransi posisi:

Paralelisme dan perpendikularitas

Bentuk Toleransi:

Kejujuran, mahkota, profil busur melingkar

Generasi Bantuan:

Titik bantu, jalur bantu, lingkaran bantu

Parameter teknis
Artikel Parameter Resolusi
Jangkauan pengukuran sumbu X 200 mm 0.1 μm
Kejujuran 0.6μm / 100mm - Aku tidak tahu.
Z1 (range) sensor 40mm ((Sinkronisasi kisaran kasar) 00,05 μm
Z2 (Tinggi) 550 mm kolom
Min. lubang dalam 30mm (lebih kecil dengan jarum khusus) Aku tidak tahu.
Keakuratan linier ≤±(1+I0.12HI) μm - Aku tidak tahu.
Arc ≤(1.2+R/8) 2mm
Sudut ≤ ± 1′ Blok sudut 60°,90°
Roughness Residual value noise (nilai residual kebisingan) ≤ 0,005μm λc:0.08mm, kecepatan 0,1mm/s
Konfigurasi utama
Nama Bagian Nama Proyek
Bagian Mekanis Stand instrumen tuan rumah x1, meja granit: 1
Rel panduan terapung: 1, Sensor digital: 1
Kolom kanan: 1
Platform penyesuaian Perangkat pengaturan horisontal, Perangkat pengaturan rotasi, Sistem penjepit mulut datar
Gauge Kalibrasi 1 set (instrumen standar)
Stylus dan Probe Φ3*24mm R0.025mm stylus: 2 pcs, Φ3*24mm dengan ujung kemiringan R0.025mm: 2 pcs
Gaya kasar: Φ3*24mm dengan R5μm Sonde jarum: 1pcs
Batang pengukuran serat karbon: Φ8*150mm Probe: 1pc
Bagian Listrik Sistem kontrol listrik:1, Komputer 1, HP Inkjet Printer 1, Perangkat lunak:1
Hal-hal Teknis
  • Tidak perlu mengganti sensor dan jarum
  • Analisis kasar dan profilometer secara bersamaan
  • sumbu X mengadopsi garis panduan gesekan untuk presisi tinggi
  • Poros Z1 menggunakan sensor digital impor dengan linearitas yang sangat baik
  • Penggantian stylus sederhana dengan pemasangan satu kali
  • Perangkat lunak dwibahasa (Cina/Inggris)
  • Mendukung sistem WinXP, Win7
  • Anotasi kompatibel CAD dan dukungan format DXF
  • Pengakuan fitur otomatis dan kontrol stylus
Tester kasar dan kontur presisi tinggi dengan sensor digital 0
Dimensi Peralatan
Produk Pengemasan Wt.kg CBM m3
Lx Aku tidak tahu. Lz Wt (kg) Lx Aku tidak tahu. Lz Wt (kg)
1400 725 1740 270 960 960 1950 50 300 0.88
Persyaratan Penggunaan

Daya: AC 220V ± 10% 50Hz

Persyaratan lingkungan: (T):10-30°C, (RH):<85%, Tidak ada getaran yang jelas, Pengetatan tanah independen

Pemasangan dan Penerimaan
Pemasangan dan Pelatihan:
  1. Pemasok bertanggung jawab untuk Instalasi dan pengujian di situs pengguna
  2. Pelatihan komprehensif dalam teori, operasi dan pemeliharaan
Penerimaan:
  1. Menurut prosedur verifikasi nasional dan perjanjian teknis kontrak
  2. Verifikasi daftar pasokan lengkap
Foto referensi pengujian

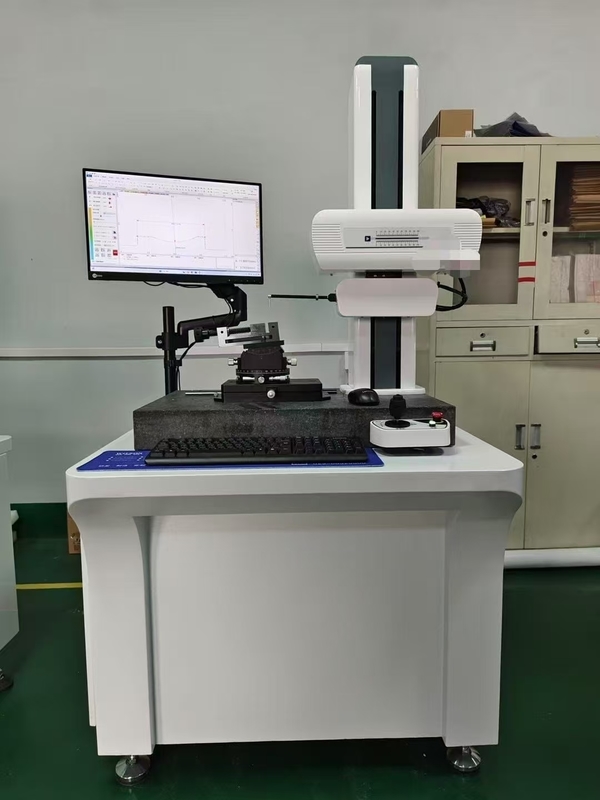

Tester kasar dan kontur presisi tinggi dengan sensor digital 1
Tester kasar dan kontur presisi tinggi dengan sensor digital 2
Tester kasar dan kontur presisi tinggi dengan sensor digital 3
Tester kasar dan kontur presisi tinggi dengan sensor digital 4
