Penguji Terintegrasi Kontur dan Kekasaran Waviness SRT-680G dengan Sensor Kisi Digital

Gambar besar : Penguji Terintegrasi Kontur dan Kekasaran Waviness SRT-680G dengan Sensor Kisi Digital

Detail produk:

Tempat asal:	Cina
Nama merek:	HUATEC
Sertifikasi:	CE
Nomor model:	SRT-680G

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Harga:	USD21850/set - USD24700/set
Kemasan rincian:	Kotak kemasan karton
Waktu pengiriman:	10-15 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran:	T/T, PayPal
Menyediakan kemampuan:	10 set/bulan

Kontak

Penguji Terintegrasi Kontur dan Kekasaran Waviness SRT-680G dengan Sensor Kisi Digital

Deskripsi

Sumbu x:	200mm	Lurus:	0.6μm /100mm
Z1 （Rentang） Sensor:	40mm （Sinkronisasi Kisaran Kekasaran）	Z2 (tinggi):	550mm
Akurasi Linier:	≤ ± （1+i0.12Hi） μm	Panjang Penilaian:	λc × 3、4、5、6、7
Panjang gelombang potong:	Panjang gelombang potong	Mengukur. Kecepatan:	0.02mm hingga 4.0mm/s
Mengukur. Mode:	Sensor bergerak
Menyoroti:	Penguji Kekasaran Waviness Kontur , Penguji Sensor Kisi Digital

Penguji Terintegrasi Kontur dan Kekasaran Gelombang SRT-680G dengan Sensor Kisi Digital

Spesifikasi Utama

Atribut	Nilai
Sumbu X	200mm
Kelurusan	0.6μm /100mm
Sensor Z1 (rentang)	40mm (sinkronisasi rentang Kekasaran)
Z2 (Tinggi)	550mm
Akurasi linier	≤±(1+I0.12HI)μm
Panjang penilaian	λc×3,4,5,6,7
Panjang gelombang potong	Panjang gelombang potong
Kecepatan Pengukuran	0.02mm hingga 4.0mm/s
Mode Pengukuran	Sensor bergerak

Deskripsi Produk

The Penguji Terintegrasi Kontur dan Kekasaran Gelombang SRT-680G adalah instrumen pengukuran presisi yang dirancang untuk analisis permukaan yang komprehensif.

Prinsip Pengukuran

Koordinat Kartesius dengan pengukuran kontak stylus
Rel pemandu apung udara presisi tinggi memastikan akurasi gerakan linier dalam arah X
Sensor digital menangkap data koordinat Z untuk pengukuran profil yang tepat
Program pengukuran MMD berbasis Windows untuk pemrosesan data, pencetakan, dan pengarsipan

Parameter Teknis

Item	Parameter	Resolusi
Rentang pengukuran	Sumbu X: 200mm	0.1μm
Kelurusan	0.6μm /100mm	--------
Sensor Z1 (rentang)	40mm (sinkronisasi rentang Kekasaran)	0.05μm
Lubang bagian dalam minimum	30mm (diameter yang lebih kecil dimungkinkan dengan jarum pengukur khusus)	----------
Pengukuran busur	≤(1.2+R/8) untuk bola standar 2mm＜R＜10mm	Busur pengambilan sampel 120°
Pengukuran sudut	≤±1′ untuk blok sudut 60°,90°	Panjang pengambilan sampel 5mm
Pengukuran kekasaran	Nilai sisa noise ≤0.005μm	λc:0.08mm, kecepatan 0.1mm/s
Persyaratan daya	AC 220V±10% 50Hz	--------

Kemampuan Pengukuran

Pengukuran Dimensi

Jarak horizontal, jarak vertikal, jarak linier, radius, dan diameter

Pengukuran Sudut

Sudut horizontal, sudut vertikal, sudut silang

Toleransi Posisi

Paralelisme dan tegak lurus

Toleransi Bentuk

Kelurusan, mahkota, profil busur melingkar

Parameter Kekasaran

Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO

Parameter Gelombang

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Spesifikasi Fisik

Dimensi	Produk (mm)	Pengepakan (mm)	Berat (kg)	Volume (m³)
Panjang × Lebar × Tinggi	1400 × 725 × 1740	960 × 960 × 1950	270 (produk), 50 (pengepakan)	0.88

Persyaratan Penggunaan

Daya: AC 220V±10% 50Hz
Lingkungan: Suhu 10-30℃, Kelembaban relatif <85%
Tidak ada getaran yang signifikan
Pembumian independen diperlukan

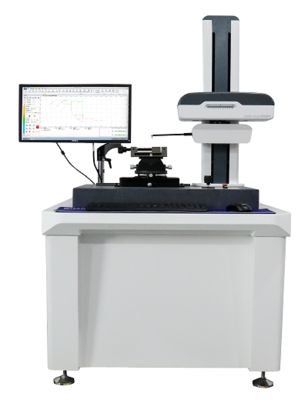

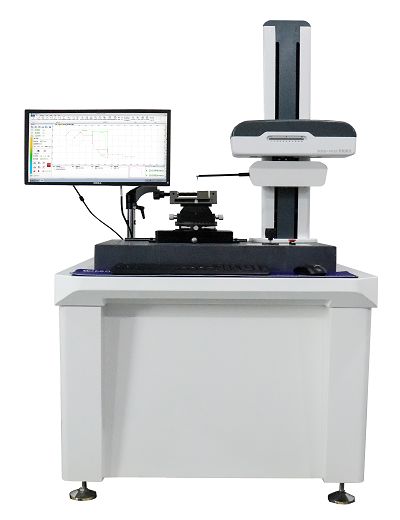

Gambar Produk
