Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat

TG-M70C Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik untuk Deteksi Korosi Dinding Pelat

1. Pendahuluan SingkatSistem ini tidak memerlukan perancah, tidak perlu menghilangkan kerak, karat, atau cat, tidak perlu kopling. Sistem ini dapat mewujudkan deteksi cepat korosi ketebalan dinding di ketinggian melalui sistem kendali jarak jauh.

Dengan menggunakan roda magnet permanen berkekuatan tinggi langka-bumi, bahkan jika terjadi kegagalan daya yang tidak terduga, ia tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal, dan terbalik pada permukaan komponen feromagnetik.Pasang probe ketebalan ultrasonik elektromagnetik untuk penyaringan dan penentuan posisi cepat terhadap erosi dindingPemindaian Akurat area untuk menguji korosi ketebalan.

• Pencocokan tampilan A-scan dan B-scan.
• Dilengkapi dengan kamera video, situasi video dari permukaan yang diperiksa dapat diamati secara real time.Sistem kendali jarak jauh untuk mengontrol arah pemindaian, dan dapat mengatur arah pemindaian.
• (Opsional) fungsi suhu tinggi: dengan fungsi peringatan dan perlindungan suhu berlebih, ia dapat mewujudkan deteksi langsung benda kerja suhu tinggi dalam -10~+150℃.
• 2. Konfigurasi dan harga
• Item
• Nama
• Satuan
• Kuantitas

• Keterangan	1	Tuan rumah uji (PC dan perangkat lunak)	set	1
  Fitur fungsional	Perayap magnetik dua roda TG-M70C (Modul pengukuran Video dan Ketebalan disertakan)	Perayap Magnetik dan Tuan Rumah	Fitur fungsional
  3	Kotak catu daya dan kontrol	Perayap Magnetik dan Tuan Rumah	Fitur fungsional
  4	Pengontrol	Kabel kontrol uji	Fitur fungsional
  5	Mekanisme penandaan cacat	Kabel kontrol uji	Fitur fungsional
  Opsional	6	Kabel kontrol uji	Fitur fungsional	30
  Dapat disesuaikan ≤50m	7	set	1	30
  8	Aksesori lainnya (bantalan pembongkaran magnetik, dll.)	set	1
  Total (termasuk PPN, biaya pengiriman, dan biaya pelatihan staf)	3.	Perayap Magnetik dan Tuan Rumah	Fitur fungsional
  ★

• (Opsional) fungsi suhu tinggi:
  1. o
• 50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3 jam @50~100℃, ≤2 jam @100~150℃, interval pendinginan ≥1 jam; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2 jam @50~100℃, ≤1 jam @100~150℃, interval pendinginan ≥1 jam.Unit pengukuran ketebalan EAMT: posisi inspeksi dan rute inspeksi komponen overhead dapat dipantau dan disesuaikan secara real time di tanah, memastikan lintasan inspeksi yang terkendali.Daya hisap magnetik yang kuat, beban berat, keamanan tinggi
• 50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3 jam @50~100℃, ≤2 jam @100~150℃, interval pendinginan ≥1 jam; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2 jam @50~100℃, ≤1 jam @100~150℃, interval pendinginan ≥1 jam.Berbagai postur gerakan: Aman untuk bergerak di permukaan bahan feromagnetik dalam berbagai postur seperti vertikal, horizontal (di atas dan di bawah), miring, dan terbalik.
• Presisi gerakan tinggi: mengadopsi mode penggerak motor ganda berdaya tinggi, ia dapat maju dan mundur serta mengarahkan secara akurat; dilengkapi dengan encoder presisi tinggi dapat mewujudkan deteksi langkah terprogram yang akurat hingga tingkat milimeter, dan ia dapat mengatur jarak langkah dan langkah maju dan mundur longitudinal secara akurat.
• Desain bodi yang fleksibel dan cerdik: ukuran ringkas, radius putar kecil; dengan pegangan, ia dapat dengan mudah dipindahkan, ditempatkan, didaur ulang.
• ★Fungsi Panduan Berorientasi Gerakan
• : Dengan fungsi pengawasan video makro, ia dapat mengamati situasi video dari permukaan yang diperiksa tepat waktu.★Dengan penentuan posisi jarak (kesalahan penentuan posisi ≤30mm), (opsional) fungsi penandaan cacat, nyaman untuk mengulangi pengamatan area yang mencurigakan.
• 50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3 jam @50~100℃, ≤2 jam @100~150℃, interval pendinginan ≥1 jam; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2 jam @50~100℃, ≤1 jam @100~150℃, interval pendinginan ≥1 jam."Mekanisme penjepit pemindaian" yang dirancang secara profesional memastikan stabilitas perjalanan dan kopling probe.Dengan kabel khusus, colokan tahan ledakan, dan perangkat pelindung kebocoran, ia memiliki keamanan listrik yang tinggi.
• Modul EMAT dan sirkuit lainnya pada badan robot disegel dalam kotak pelindung untuk mencegah air, serpihan besi, dan benda asing lainnya masuk.
• Rak kabel portabel mengintegrasikan panel kontrol industri definisi tinggi (terlihat sinar matahari), kecerahan tinggi, yang dapat dilepas yang mempertimbangkan lingkungan pengoperasian dan kondisi penggunaan di lapangan.
• Kontrol gerakan yang sepenuhnya terprogram dan pemrosesan sinkron paralel: data ultrasound, data gambar, dan data jarak tempuh dapat diperoleh pada saat yang sama, yang dapat memastikan sinkronisasi dan keakuratan data dan catatan, dan sangat meningkatkan efisiensi kerja.
• Perangkat lunak pengoperasian mainframe memiliki modul fungsional untuk interaksi manusia-komputer, manajemen pengguna, input parameter, pembuatan dan output/pencetakan laporan, pemeliharaan dan pencadangan data, log operasi, bantuan online, dan sebagainya.
• Parameter teknis
• Tuan rumah: CPU≥ i5/4GHz quad-core, panel datar industri kelas atas, tampilan HD kecerahan tinggi 10,6 inci (dapat disesuaikan), hard disk berkecepatan tinggi standar 500G (dapat diperluas), perlindungan IPX3.
• Kabel kontrol (jarak merayap): 30m (dapat disesuaikan ≤50m)
• Gerakan bergerak: penyesuaian kecepatan gigi ketiga (kecepatan rendah 20 mm/s, kecepatan sedang 50 mm/s, kecepatan tinggi 100mm/s), dapat dengan cepat melakukan perjalanan ke posisi deteksi atau mundur ke tanah; Kemampuan melintasi rintangan tangga cembung ≤4mm
  1. ★Radius kelengkungan minimum permukaan benda kerja R: gerakan aksial longitudinal luar pipa ≥85mm, gerakan melingkar luar pipa ≥110mm; gerakan sumbu longitudinal dalam pipa ≥250mm, gerakan melingkar dalam pipa ≥850mm; gerakan luar bola ≥150mm, gerakan dalam bola ≥850mm
• ★Badan perayap (dengan modul EMAT tertanam): L395×W150×H145mm, berat sekitar 7,5kg
• Pengontrol: L220×W145×H60mm, tampilan sentuh 3,5 inci 640×480 piksel, berat sekitar 0,4kg
• Pengawasan video (inspeksi visual)
• Sumber pencahayaan: sumber pencahayaan LED kecerahan tinggi, penyesuaian 5 level
• ★Kamera depan: warna CMOS, piksel dinamis dan statis 2 juta /1920
• ×
• 1080, sudut pandang pencitraan maksimum 90°, zoom optik 10×, platform putar gabungan: rotasi ke atas dan ke bawah 180°, rotasi kiri dan kanan 60°
• ★Kamera belakang: warna CMOS, piksel dinamis dan statis 3 juta /2304×1296, sudut pandang pencitraan 90°
• Catu daya: fase tunggal AC100~240V, 50/60Hz, konsumsi daya ≤200VASuhu -10℃~+50℃, Kelembaban ≤85%R.H★
• (Opsional)
• fungsi suhu tinggi:
• -10~+50℃: operasi berkelanjutan, tidak diperlukan pendinginan khusus
• 50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3 jam @50~100℃, ≤2 jam @100~150℃, interval pendinginan ≥1 jam; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2 jam @50~100℃, ≤1 jam @100~150℃, interval pendinginan ≥1 jam.Unit pengukuran ketebalan EAMTFitur fungsional
• ★Tidak perlu pemolesan permukaan, penetrasi lapisan anti-korosi dan karat, dan tidak perlu kopling.
• ★Pengukuran ketebalan dapat menembus korosi permukaan, cat, perlindungan korosi, dan lapisan lainnya hingga setebal 4mm. Nilai ketebalan benda logam yang ditampilkan oleh instrumen tidak perlu mempertimbangkan perhitungan ketebalan lapisan.
• ★Pengukuran non-perpendicularitas (transduser/probe ke garis normal objek yang akan diuji) hingga ±25
  1. o
• , yang membutuhkan lebih sedikit perpendicularitas setelah probe ditempatkan.

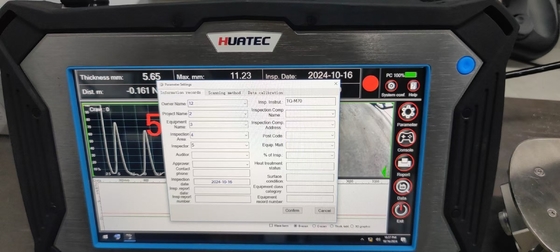

• Hasil pengukuran ketebalan dapat ditampilkan dalam bentuk nilai digital, bentuk A-scan, bentuk gambar B-scan berbasis waktu, ★dan bentuk gambar B-scan berbasis jarak (encoder).
• ★Menggunakan algoritma cerdas ahli, ada tiga mode pengukuran ketebalan: mode otomatis, mode manual gerbang tunggal (metode puncak tunggal), mode manual gerbang ganda (metode puncak ke puncak). Ini sangat mengurangi pengaruh faktor manusia dan menyederhanakan langkah-langkah pengoperasian.^{Suhu kerja: -10~+50℃}Parameter teknis
• Pengukuran Ketebalan: Akurasi 0,04mm, Rentang 2~120 mm (Baja)
• ★Jarak bebas kerja / lift-off:≤4mm
• ★Pengukuran non-perpendicularitas (normal ke transduser/probe relatif terhadap objek yang diuji):±25
  1. o
• Rentang kecepatan suara1000~9999 m/s, Kenaikan penyesuaian 1 m/s
• Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual
• Probe ultrasonik elektromagnetik: magnet permanen lemah atau kurang, daya hisap magnetik≤15N, melingkar Φ30× tinggi 44mm, berat≤80g^{Suhu kerja: -10~+50℃}
• Perangkat Lunak Analisis Pengukuran
• ★Tampilan simultan dari hasil ketebalan, A, Bscan
• Langsung mengeluarkan catatan pengujian, ★daftar nilai ketebalan, untuk memfasilitasi analisis dan pemrosesan data
• Kompatibel dengan sistem operasi Win7~11 (32/64 bit)

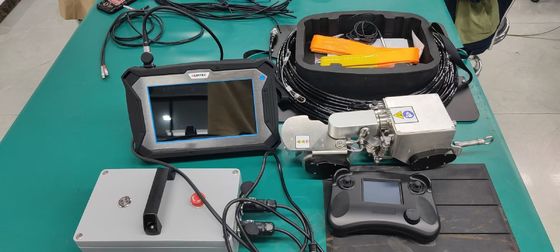

• 4. Daftar kemasan
• Tuan rumah uji (PC dan perangkat lunak) 1 set
• Perayap magnetik dua roda TG-M70C
• (Modul pengukuran Video dan Ketebalan disertakan) 1 set

•



• Kotak catu daya dan kontrol 1 Potong
• Pengontrol 1 Potong
• Mekanisme penandaan cacat 1 Potong (opsional)

• Kabel kontrol uji 1 Set

• Blok uji standar (baja karbon melingkar Φ20 × ketebalan 10mm) 1 Potong
• Aksesori lainnya (bantalan pembongkaran magnetik, dll.) 1 Set
• Pencegah jatuh tali pengaman 1 Potong
• Manual operasi
• 1 Buku
• Laporan pengujian pabrik
• 1 Salinan
• Kotak transportasi anti-getaran 1 Potong
•

•
