Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat

Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat
Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat

Gambar besar :  Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat

Detail produk:
Tempat asal: Cina
Nama merek: HUATEC
Sertifikasi: CE
Nomor model: TG-M70C
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 PC
Harga: USD79350/set - USD89700set
Kemasan rincian: Kotak kemasan karton
Waktu pengiriman: 10-15 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 5set/bulan

Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat

Deskripsi
Kabel kontrol deteksi: 30m Pengukuran Ketebalan: Akurasi 0,04 mm, Kisaran 2 ~ 120 mm (Baja)
Izin kerja / lepas landas: ≤4mm Pengukuran tidak tegak lurus: ±25°
Rentang kecepatan suara: 1000~9999 m/dtk, peningkatan penyesuaian: 1 m/dtk Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual
Suhu kerja: -10~+50℃
Menyoroti:

robot pengukuran ketebalan crawler magnetik

,

detektor korosi ultrasonik elektromagnetik

,

Robot deteksi korosi dinding pelat

Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat



1. PendahuluanSistem ini tidak memerlukan perancah, tidak perlu menghilangkan kerak, karat, atau cat, tidak perlu kopling. Sistem ini dapat mewujudkan deteksi cepat korosi ketebalan dinding di ketinggian melalui sistem kendali jarak jauh.

Menggunakan roda magnet permanen berkekuatan tinggi langka-bumi, bahkan jika terjadi kegagalan daya yang tidak terduga, ia tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal, dan terbalik pada permukaan komponen feromagnetik.Pasangprobe ketebalan ultrasonik elektromagnetik untuk penyaringan dan penentuan posisi cepat terhadap erosi dinding

  • Pemindaian Akurat area untuk menguji korosi ketebalan.
  • Pencocokan tampilan A-scan dan B-scan.Dilengkapi dengan kamera video, situasi video dari permukaan yang diperiksa dapat diamati secara real time.
  • Sistem kendali jarak jauh untuk mengontrol arah pemindaian, dan dapat mengatur arah pemindaian.
  • (Opsional) fungsi suhu tinggi: dengan fungsi peringatan dan perlindungan suhu berlebih, ia dapat mewujudkan deteksi langsung benda kerja suhu tinggi dalam -10~+150℃.
  • 2. Konfigurasi dan harga
  • Item
  • Nama
  • Satuan
  • Kuantitas Keterangan 1 Tuan rumah uji (PC dan perangkat lunak) set
    Perayap Magnetik dan Tuan Rumah 2 3. Perayap Magnetik dan Tuan Rumah
    1 3 3. Perayap Magnetik dan Tuan Rumah
    1 4 6 Perayap Magnetik dan Tuan Rumah
    1 5 6 Perayap Magnetik dan Tuan Rumah
    1 Opsional 6 Perayap Magnetik dan Tuan Rumah meter
    30 Dapat disesuaikan ≤50m Aksesori lainnya (bantalan pembongkaran magnetik, dll.) set meter
    30 8 Aksesori lainnya (bantalan pembongkaran magnetik, dll.) set
    1 Total (termasuk PPN, biaya pengiriman, dan biaya pelatihan staf) 3. Perayap Magnetik dan Tuan Rumah
    Fitur fungsional
  • (Opsional)
    1. ★Pengukuran non-tegak lurus (transduser/probe ke garis normal objek yang akan diuji) hingga ±25
  • -10~+50℃: operasi berkelanjutan, tidak diperlukan pendinginan khusus50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3h @50~100℃, ≤2h @100~150℃, interval pendinginan ≥1h; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2h @50~100℃, ≤1h @100~150℃, interval pendinginan ≥1h.Kamera ganda tampilan depan dan belakang terintegrasi: posisi inspeksi dan rute inspeksi komponen overhead dapat dipantau dan disesuaikan secara real time di darat, memastikan lintasan inspeksi yang terkendali.
  • -10~+50℃: operasi berkelanjutan, tidak diperlukan pendinginan khusus: penggunaan roda magnet permanen berkekuatan tinggi langka bumi, dapat menempel kuat pada permukaan bahan feromagnetik (ketika diam dengan tenaga manusia juga sulit untuk ditarik ke bawah), yang berarti bahkan jika terjadi kegagalan daya yang tidak disengaja tidak akan jatuh. Ia juga dilengkapi dengan perangkat pencegah jatuh untuk mencegah jatuh yang tidak disengaja.Berbagai postur gerakan
  • : Aman untuk bergerak di permukaan bahan feromagnetik dalam berbagai postur seperti vertikal, horizontal (atas dan bawah), miring, dan terbalik.Presisi gerakan tinggi
  • : mengadopsi mode penggerak motor ganda berdaya tinggi, ia dapat maju dan mundur serta mengarahkan secara akurat; dilengkapi dengan encoder presisi tinggi dapat mewujudkan deteksi langkah terprogram yang akurat hingga tingkat milimeter, dan ia dapat mengatur secara akurat jarak langkah dan langkah maju dan mundur longitudinal.Desain bodi yang fleksibel dan cerdik
  • : ukuran ringkas, radius putar kecil; dengan pegangan, ia dapat dengan mudah dipindahkan, ditempatkan, didaur ulang.
  • Fungsi Panduan Berorientasi Gerakan: Dengan fungsi pengawasan video makro, ia dapat mengamati situasi video dari permukaan yang diperiksa tepat waktu.
  • -10~+50℃: operasi berkelanjutan, tidak diperlukan pendinginan khusus★Dengan mekanisme pengangkat listrik probe, probe dapat diangkat saat melintasi rintangan seperti lasan dan tonjolan, hindari tertahan."Mekanisme penjepit pemindaian" yang dirancang secara profesional memastikan stabilitas perjalanan dan kopling probe.
  • Dengan kabel khusus, colokan tahan ledakan, dan perangkat pelindung kebocoran, ia memiliki keamanan listrik yang tinggi.
  • Modul EMAT dan sirkuit lainnya pada badan robot disegel dalam kotak pelindung untuk mencegah air, serpihan besi, dan benda asing lainnya masuk.
  • Rak kabel portabel mengintegrasikan panel kontrol industri definisi tinggi (terlihat sinar matahari), kecerahan tinggi, yang dapat dilepas yang mempertimbangkan lingkungan pengoperasian dan kondisi penggunaan di lapangan.
  • Kontrol gerakan yang sepenuhnya terprogram dan pemrosesan sinkron paralel: data ultrasonik, data gambar, dan data jarak tempuh dapat diperoleh pada saat yang sama, yang dapat memastikan sinkronisasi dan keakuratan data dan catatan, dan sangat meningkatkan efisiensi kerja.
  • Perangkat lunak pengoperasian mainframe memiliki modul fungsional untuk interaksi manusia-komputer, manajemen pengguna, input parameter, pembuatan dan output/pencetakan laporan, pemeliharaan dan pencadangan data, log operasi, bantuan online, dan sebagainya.
  • Parameter teknis
  • Tuan rumah: CPU≥ i5/4GHz quad-core, panel datar industri kelas atas, tampilan HD kecerahan tinggi 10,6 inci (dapat disesuaikan), hard disk berkecepatan tinggi 500G standar (dapat diperluas), perlindungan IPX3.
  • Kabel kontrol (jarak merayap): 30m (dapat disesuaikan ≤50m)
    1. Gerakan bergerak: penyesuaian kecepatan gigi ketiga (kecepatan rendah 20 mm/s, kecepatan sedang 50 mm/s, kecepatan tinggi 100mm/s), dapat dengan cepat melakukan perjalanan ke posisi deteksi atau mundur ke tanah; Kemampuan melintasi rintangan tangga cembung ≤4mm
  • ★Radius kelengkungan minimum permukaan benda kerja R: gerakan aksial longitudinal luar pipa ≥85mm, gerakan melingkar luar pipa ≥110mm; gerakan sumbu longitudinal dalam pipa ≥250mm, gerakan melingkar dalam pipa ≥850mm; gerakan luar bola ≥150mm, gerakan dalam bola ≥850mm
  • ★Badan perayap (dengan modul EMAT tertanam): L395×W150×H145mm, berat sekitar 7,5kg
  • Pengontrol: L220×W145×H60mm, tampilan sentuh 3,5 inci 640×480 piksel, berat sekitar 0,4kg
  • Pengawasan video (inspeksi visual)
  • Sumber pencahayaan: sumber pencahayaan LED kecerahan tinggi, penyesuaian 5 level
  • ★Kamera depan: warna CMOS, piksel dinamis dan statis 2 juta /1920
  • ×
  • 1080, sudut pandang pencitraan maksimum 90°, zoom optik 10×, platform putar gabungan: rotasi ke atas dan ke bawah 180°, rotasi kiri dan kanan 60°
  • ★Kamera belakang: warna CMOS, piksel dinamis dan statis 3 juta /2304×1296, sudut pandang pencitraan 90°Catu daya: fase tunggal AC100~240V, 50/60Hz, konsumsi daya ≤200VASuhu -10℃~+50℃, Kelembaban ≤85%R.H
  • (Opsional)
  • fungsi suhu tinggi:
  • -10~+50℃: operasi berkelanjutan, tidak diperlukan pendinginan khusus50~150℃: vertikal, suspensi horizontal, kemiringan, handstand dan postur lainnya (akan baik), setiap waktu kerja ≤3h @50~100℃, ≤2h @100~150℃, interval pendinginan ≥1h; posisi rawan horizontal (pemanggangan paling parah), setiap waktu kerja ≤2h @50~100℃, ≤1h @100~150℃, interval pendinginan ≥1h.Unit pengukuran ketebalan EAMT
  • Fitur fungsional
  • ★Tidak perlu pemolesan permukaan, penetrasi lapisan anti-korosi dan karat, dan tidak perlu kopling.
  • ★Pengukuran ketebalan dapat menembus korosi permukaan, cat, perlindungan korosi, dan lapisan lainnya hingga setebal 4mm. Nilai ketebalan benda logam yang ditampilkan oleh instrumen tidak perlu mempertimbangkan perhitungan ketebalan lapisan.
    1. ★Pengukuran non-tegak lurus (transduser/probe ke garis normal objek yang akan diuji) hingga ±25
  • o
  • , yang membutuhkan lebih sedikit tegak lurus setelah probe ditempatkan.
  • Hasil pengukuran ketebalan dapat ditampilkan dalam bentuk nilai digital, bentuk A-scan, bentuk gambar B-scan berbasis waktu, ★dan bentuk gambar B-scan berbasis jarak (encoder).Probe ultrasonik elektromagnetik: magnet permanen lemah atau kurang, daya hisap magnetik≤15N, melingkar Φ30× tinggi 44mm, berat≤80gDatabase kecepatan gelombang geser bahan dasar bawaan dan dapat menyesuaikan nilai kecepatan gelombang geser.
  • Parameter teknis
  • Pengukuran Ketebalan: Akurasi 0,04mm, Rentang 2~120 mm (Baja)
  • ★Jarak bebas kerja / angkat:≤4mm
    1. ★Pengukuran non-tegak lurus (normal ke transduser/probe relatif terhadap objek yang diuji):±25
  • o
  • Rentang kecepatan suara1000~9999 m/s, Kenaikan penyesuaian 1 m/s
  • Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manualProbe ultrasonik elektromagnetik: magnet permanen lemah atau kurang, daya hisap magnetik≤15N, melingkar Φ30× tinggi 44mm, berat≤80g
  • Suhu kerja: -10~+50℃
  • Perangkat Lunak Analisis Pengukuran
  • ★Tampilan simultan dari ketebalan, hasil A, Bscan
  • Langsung mengeluarkan catatan pengujian, ★daftar nilai ketebalan, untuk memfasilitasi analisis dan pemrosesan data
  • Kompatibel dengan sistem operasi Win7~11 (32/64 bit)

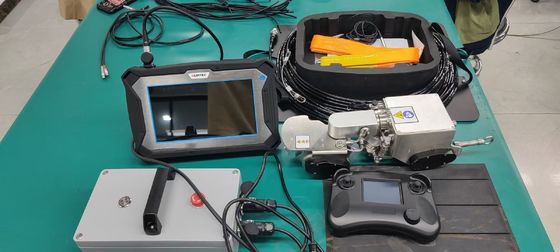

  • 4. Daftar kemasan
  • Tuan rumah uji (PC dan perangkat lunak) 1 set
  • Perayap magnetik dua roda TG-M70C
  •



  • (Modul pengukuran Video dan Ketebalan disertakan) 1 set
  • Kotak catu daya dan kontrol 1 Potong
  • Pengontrol 1 Potong
  • Mekanisme penandaan cacat 1 Potong (opsional)

  • Kabel kontrol uji 1 Set
  • Blok uji standar (baja karbon melingkar Φ20 × ketebalan 10mm) 1 Potong
  • Aksesori lainnya (bantalan pembongkaran magnetik, dll.) 1 Set
  • Pencegah jatuh tali pengaman 1 Potong
  • Manual operasi
  • 1 Buku
  • Laporan pengujian pabrik
  • 1 SalinanKotak transportasi anti-getaran
  • 1 Potong
  • Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat 0Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat 1Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat 2Robot Pengukur Ketebalan Ultrasonik Elektromagnetik dan Korosi Perayap Magnetik TG-M70C untuk Deteksi Korosi Dinding Pelat 3
  •
