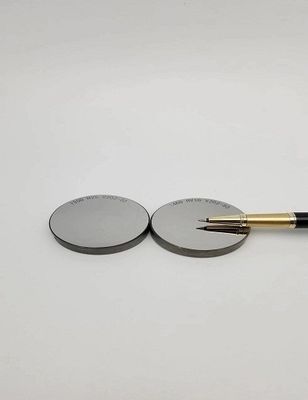

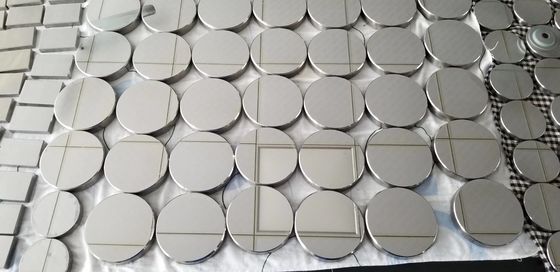

Blok Kekerasan NDT Untuk Penguji Kekerasan Brinell Rockwell Vickers Tipe Bangku

Blok Kekerasan NDT untuk Penguji Kekerasan Brinell Rockwell Vickers Tipe Bangku

Blok Kekerasan Brinell .

• • Tujuan: Digunakan untuk verifikasi dan kalibrasi tidak langsung tahunan penguji kekerasan Brinell, serta untuk pemeriksaan siklik (harian) penguji kekerasan.
  • Deskripsi: Biasanya terbuat dari aluminium untuk nilai kekerasan di bawah 200 Brinell. Permukaannya bisa mengkilap - dipoles atau matte. Blok kekerasan berbentuk persegi panjang, dengan dimensi 150mm x 125mm x 16mm, dan tersedia dalam skala Brinell mulai dari 2.5/62.5 hingga 10/3000, dengan nilai kekerasan sekitar 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB. Dilengkapi dengan sertifikat UKAS sesuai dengan ISO 6506 - 3 dan ASTM E10.

    Tipe	Rentang nilai
    Rockwell	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70HRB
    	45-55HRB (Tembaga)
    	30-40HRB(Tembaga)
    	90-100HRF
    	80-90HRF(Tembaga)
    Rockwell Plastik	70-94HRE (Tembaga)
    	100-120HRL (Tembaga)
    	85-100HRM (Tembaga)
    	114-125HRR (Tembaga)
    Rockwell Superfisial	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    Brinell	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    Vickers	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    Mikro vickers	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Blok Kekerasan Rockwell
  • Tujuan: Digunakan untuk mengkalibrasi dan memverifikasi keakuratan penguji kekerasan Rockwell. Skala kekerasan Rockwell yang berbeda (seperti HRA, HRB, HRC, dll.) memerlukan blok kekerasan yang sesuai untuk kalibrasi.
  • Prinsip: Pengujian kekerasan Rockwell menggunakan indentor dan beban yang berbeda untuk menekan ke permukaan material. Dengan mengukur perbedaan kedalaman lekukan di bawah aksi pra-beban dan total beban, nilai kekerasan Rockwell diperoleh. Blok kekerasan menyediakan referensi kedalaman lekukan standar untuk pengukuran ini.
• Blok Kekerasan Vickers
  • Tujuan: Digunakan untuk kalibrasi dan verifikasi penguji kekerasan Vickers. Ini memastikan bahwa penguji kekerasan Vickers dapat mengukur kekerasan material secara akurat.
  • Prinsip: Pengujian kekerasan Vickers menggunakan indentor berlian dengan sudut 136° antara sisi yang berlawanan untuk menekan ke dalam sampel. Nilai kekerasan diwakili oleh hasil bagi dari beban dibagi dengan luas lekukan. Blok kekerasan Vickers memiliki nilai kekerasan yang diketahui, dan dengan membandingkan ukuran lekukan dan beban pada blok kekerasan dengan nilai standar, keakuratan penguji kekerasan dapat dievaluasi
