Pengukur Ketebalan Ultrasonik TG-5710 A / B Scan 0.100-1800mm Rentang Besar

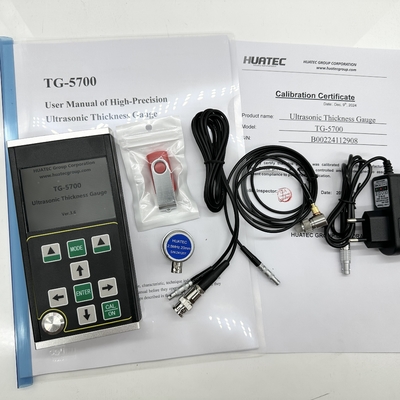

TG-5700 Pengukur Ketebalan Ultrasonik Rentang Besar A/B Scan 0.100-1800mm

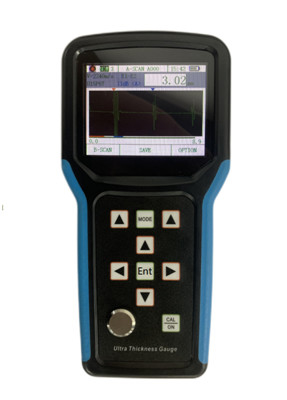

TG-5710 adalah pengukur ketebalan ultrasonik digital presisi tinggi genggam yang baru dengan pemindaian A/B. Ia mengadopsi prinsip pengukuran ketebalan ultrasonik berdasarkan pantulan pulsa. Cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik merambat di dalamnya dengan kecepatan konstan dan mendapatkan pantulan dari bagian belakangnya. Resolusi pengukurannya adalah 0,001mm dan rentang pengukurannya setipis 0,10mm (baja).
Produk ini dapat mengukur pelat dan bagian yang diproses secara akurat. Di sisi lain, ia dapat memantau tingkat penipisan pipa dan bejana tekan dalam peralatan produksi setelah korosi selama penggunaan. Dapat digunakan dalam industri perminyakan, kimia, metalurgi, perkapalan, dirgantara, energi, dan bidang lainnya.
Produk ini sesuai dengan standar berikut: Spesifikasi Kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).

Produk ini memiliki mode A-scan, mode B-scan, dan mode tampilan numerik;

● Rentang pengukuran luas, dan teknologi "gema ganda" yang unik diadopsi untuk mewujudkan pengukuran bagian ultra-tipis, dengan ketebalan pengukuran minimum 0,15mm (baja);

● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;

● Ia memiliki fungsi penetrasi lapisan dan gema ke pengukuran gema, yang digunakan untuk mengukur material dengan lapisan cat dan lapisan di permukaan;

● Beberapa mode pengukuran: mode mb-e, E-E, dan me-e memenuhi pengukuran benda kerja tebal konvensional; Mode tipis mewujudkan pengukuran bagian tipis

● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / laju pengurangan, dan mode nilai maksimum

● Dua mode penguatan: penguatan otomatis / penguatan manual

● Penonaktifan manual dan penonaktifan otomatis dapat diatur, dengan fungsi hemat energi

● Mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz

● Mendukung penyimpanan massal dan dapat menyimpan 100000 nilai ketebalan, 500 grup bentuk gelombang A-scan, dan 500 grup bentuk gelombang B-scan pada saat yang sama

● Layar TFT-LCD warna 3,5 inci besar dengan resolusi definisi tinggi 320x240 (QVGA)

● Ia memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik, dan mode kalibrasi manual, dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Mendukung koreksi jalur-v probe kristal ganda

● Mendukung konversi sistem metrik dan Inggris; Dapat beralih antara satuan milimeter dan inci

● Mendukung tampilan bahasa Inggris

Cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca, dan konduktor ultrasonik lainnya yang baik.

Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan merambat di dalam objek. Ketika mencapai antarmuka material, ia dipantulkan kembali ke probe. Ketebalan material yang diukur ditentukan dengan mengukur secara akurat waktu perambatan ultrasonik dalam material.

Probe opsional:
