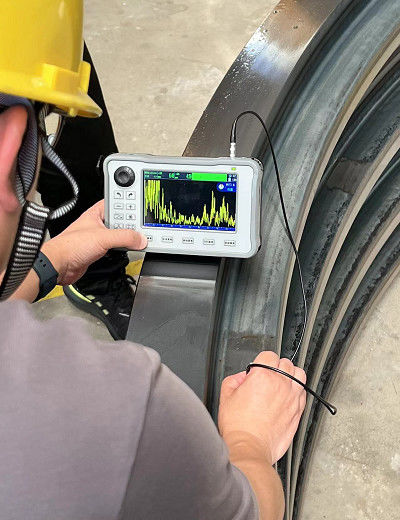

Penguji Kedalaman Ultrasonik TG-8000 untuk Lapisan yang Dikeras Induksi
Latar Belakang:
Perlakuan pengerasan permukaan dapat meningkatkan ketahanan aus dan kekuatan lelah komponen yang mengalami tegangan dinamis. Karakteristik ini terutama ditentukan oleh kekerasan permukaan, kedalaman yang dikeraskan, dan profil kedalaman tegangan sisa. Kedalaman lapisan yang dikeraskan adalah indikator kualitas penting dalam proses perlakuan pengerasan permukaan. Saat ini, kualitas proses pengerasan hanya dapat dipastikan melalui metode pengujian acak. Metode ini tidak hanya merusak komponen, membuang waktu, tetapi juga memiliki biaya yang tinggi.
|
Kinerja deteksi kedalaman lapisan yang dikeraskan
|
Objek yang akan diukur |
Kedalaman lapisan yang dikeraskan induksi |
| Rentang pengukuran |
0.7 ～ 15mm |
| Resolusi pengukuran |
0.1mm |
| Pengulangan pengukuran |
±0.1mm (per satu lokasi) |
| Sensitivitas |
80 dB atau lebih (pita sempit 5 MHz) |
| Penguatan yang dapat disesuaikan |
Maks 120dB Min 0.1dB pitch |
| Frekuensi tengah amplifikasi penerimaan |
1-20Mhz |
| Linearitas vertikal |
Dalam ±2.8% |
| Linearitas horizontal |
Dalam ±0.6% |
| Pengisi daya AC |
Input pengisian cepat AC 65W 100 ～ 240V±10% 50/60Hz±3Hz |
| Baterai |
Baterai lithium-ion |
| Waktu pengisian |
1.5 jam |
| Waktu pengoperasian |
Sekitar 12 jam (Bervariasi tergantung pada kondisi penggunaan pengguna) |
| Suhu sekitar |
0～50℃ (selama pengoperasian) -20～60℃ (selama penyimpanan) |
| Tampilan dan ukuran layar |
Layar HD LCD 5.0 inci |
| Dimensi eksternal (mm), berat (g) |
183mm (L)×113mm (T)×45mm (D) 780g |
| Antarmuka eksternal |
Kartu memori SD |
| Port transmisi data Tipe-c |
Solusi:
Perusahaan kami menggunakan metode ultrasonik cepat dan non-destruktif untuk mengukur kedalaman lapisan yang dikeraskan. Metode ini dapat mengurangi beban kerja dan biaya inspeksi, serta memastikan bahwa produk selalu berkualitas tinggi dengan menyesuaikan proses produksi tepat waktu. Instrumen ini dapat mengoptimalkan parameter manufaktur, mempersingkat waktu idle mesin setelah mengganti sensor induktif, mewujudkan fungsi kontrol manufaktur cepat dan manajemen kualitas yang baik.
Peralatan kami:
Perangkat ini menggunakan prinsip berikut: lapisan yang dikeraskan hampir tidak memiliki resistensi terhadap gelombang ultrasonik, sedangkan bahan yang belum mengalami perlakuan pengerasan akan menyebarkan sejumlah besar gelombang ultrasonik. Sistem deteksi mencatat sinyal hamburan balik dan memprosesnya dengan elemen pengukuran elektronik kami. Melalui evaluasi data otomatis yang komprehensif, kedalaman yang dikeraskan akhir dari bahan dapat diperoleh.
Fitur
● Peralatan pengukuran dapat diintegrasikan ke dalam proses produksi.
● Akurasi pengukuran sangat tinggi: kesalahan dalam menentukan nilai kedalaman permukaan adalah sekitar ± 0.1mm (metode metalografi)
● Dapatkan hasil pengukuran dengan cepat: setiap pengukuran hanya membutuhkan waktu beberapa detik.
● Sejumlah besar bagian dapat dievaluasi dengan sangat cepat.
● Dengan menggunakan baji yang berbeda, benda kerja dengan ukuran yang berbeda dapat diukur.
● Perangkat dapat bergerak bebas (berat total: 780g).
● Parameter dapat dengan mudah disesuaikan sesuai dengan kebutuhan pelanggan.
Parameter teknis
● Transduser pulsa ultrasonik
● Frekuensi penerimaan ultrasonik: 1—20 MHz.
● Dua saluran penerima dan pengirim.
● Pemrosesan amplop sinyal.
● Kopling akustik dicapai melalui baji khusus.

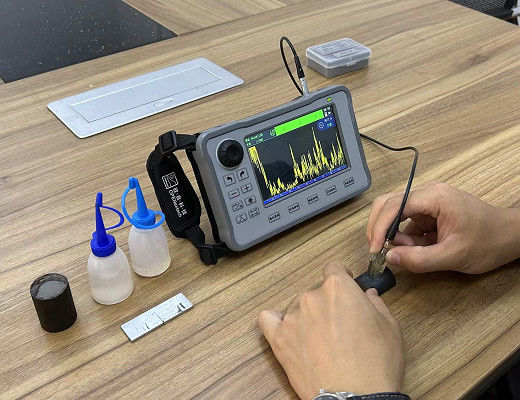

Konfigurasi standar
| Nomor seri |
Nama |
Kuantitas |
| 1 |
Tuan rumah |
1 |
| 2 |
Probe |
1 |
| 3 |
Garis probe |
1 |
| 4 |
Baji |
1 |
| 5 |
Pengisian cepat |
1 |
| 6 |
Agen kopling botol terpisah dan sampel kalibrasi |
Masing-masing 1 |
| 7 |
Kabel daya |
1 |
| 8 |
Manual |
1 |
| 9 |
Sertifikat |
1 |
| 10 |
Kartu garansi |
1 |
Konfigurasi opsional
Blok baji yang dapat disesuaikan agar sesuai dengan bentuk benda kerja yang berbeda
