Sistem Pencitraan Ultrasonik 3D Real-Time TFM Phased Array Paralel Penuh 64 Saluran HPA-22T1 dengan Penundaan 0-40 Μs dan P 2.5ns

Sistem Pencitraan Ultrasonik 3D Real-time TFM Phased Array Paralel Penuh 64 Saluran HPA-22T1

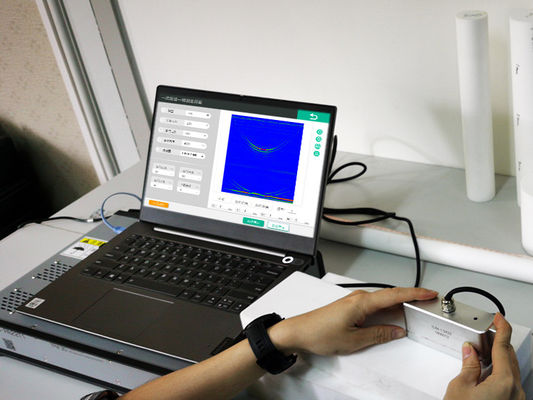

HPA-22T1 adalah sistem baru 64 saluran sistem deteksi pencitraan ultrasonik cepat total focusing (TFM) phased array paralel penuh yang dikembangkan secara independen oleh perusahaan kami. Sistem ini mengumpulkan data FMC secara real time dan menggunakan teknologi pencitraan perangkat keras berkecepatan tinggi berdasarkan chip pemrosesan sinyal untuk mencapai deteksi pencitraan total focusing (TFM) phased array 2D / 3D real-time presisi tinggi dari bahan logam dan non-logam.

Platform metadata RF phased array industri yang dapat langsung memproses data asli lengkap oleh komputer.

Spesifikasi:

Fitur:

• Model algoritma rekonstruksi total focusing (TFM)
  Sesuai dengan model algoritma rekonstruksi total focusing (TFM), teknologi pencitraan perangkat keras berkecepatan tinggi berdasarkan chip pemrosesan sinyal digunakan untuk menghitung hasil gambar total focusing (TFM) secara real time dan laju pembaruan gambar dapat mencapai 50fps.
• 64 saluran perangkat keras phased array paralel penuh
  Dengan 64 saluran perangkat keras phased array paralel penuh, ia dapat mengumpulkan hingga 4096 data FMC dari gelombang tipe A secara real time dengan kedalaman sampling 2m.
• Deteksi pencitraan total focusing (TFM) real time
  Mendukung deteksi pencitraan cepat dari bahan komposit aerospace, las pantat jalur rel berkecepatan tinggi, pelek roda dan poros lokomotif listrik, baut bilah turbin angin, dan las pantat dinding tebal.
• Pencitraan C-scan cepat
  Berdasarkan total focusing (TFM) 2D yang dikombinasikan dengan penentuan posisi encoder, pencitraan C-scan cepat dapat direalisasikan untuk bahan yang terdeteksi.
• Modul total focusing (TFM) gelombang transversal 3D
  Berdasarkan probe array dua dimensi dan baji yang sesuai, deteksi real-time dari area las dapat direalisasikan untuk membentuk tampilan grafis 3D stereoskopik; 3D-TFM yang dikombinasikan dengan encoder dapat membentuk gambar deteksi 4D yang intuitif dan transparan dari area las.
• Beberapa mode 3D-TFM
  Berbagai solusi TFM untuk las, pengecoran, dan tempa; alternatif ideal untuk inspeksi RT dari las baja tahan karat austenitik dinding sedang dan tebal.
• Deteksi 4D real time
  3D-TFM dikombinasikan dengan encoder untuk membentuk gambar deteksi 4D real-time dan kecepatan pemindaian hingga 100 mm / s.
• Deteksi TFM dari benda kerja khusus
  Untuk benda kerja yang berbeda yang akan diperiksa, model total focusing yang ditentukan sendiri dapat mewujudkan deteksi TFM yang efektif dari berbagai bahan khusus seperti cangkang bola plexiglass, keramik, dan benda kerja lainnya.
• Penyimpanan data asli dan pembuatan laporan
  Sistem menyediakan fungsi seperti penyimpanan data matriks penuh asli dan penyimpanan hasil pengujian, analisis kuantitatif lokasi cacat, dll. Ia dapat menyediakan laporan pengujian sesuai dengan format laporan yang dibutuhkan oleh pengguna.
