Sistem Pengukuran Ketebalan Korosi Creep Magnetik Kabel Kontrol Deteksi 25m dengan Kecepatan Pengukuran 16-1 kali/detik

Sistem Pengukuran Ketebalan Korosi Rambatan Magnetik


1. Konfigurasi

2. Pengantar singkat

• Sistem ini tidak memerlukan perancah, tidak perlu memoles lapisan antiseptik, tanpa agen penggandeng apa pun. Ia dapat mewujudkan deteksi cepat korosi ketebalan dinding di ketinggian melalui sistem kendali jarak jauh.Menggunakan roda magnet permanen berkekuatan tinggi langka-bumi, bahkan jika terjadi kegagalan daya yang tidak terduga, ia tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal, dan terbalik pada permukaan komponen feromagnetik.Menggunakan roda magnet permanen berkekuatan tinggi langka-bumi, bahkan jika terjadi kegagalan daya yang tidak terduga, ia tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal, dan terbalik pada permukaan komponen feromagnetik.
• Pasang probe ketebalan ultrasonik elektromagnetik untuk penyaringan dan penentuan posisi cepat terhadap erosi dinding
• Memindai area secara akurat untuk menguji korosi ketebalan.
• Pencocokan tampilan A scan dan B scan
• Dilengkapi dengan kamera video, dapat mengamati situasi video permukaan yang diperiksa tepat waktu.
• Sistem kendali jarak jauh untuk mengontrol arah pemindaian, dan dapat mengatur arah pemindaian.
• 3

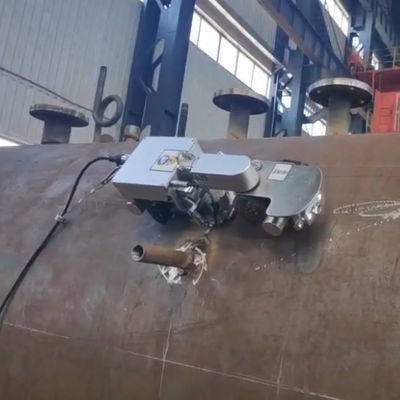

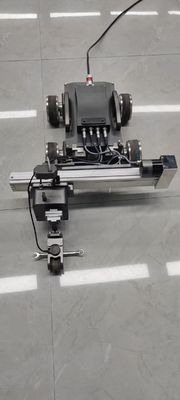

Karakter perayap Magnetik dua rodaPerayap magnetik dua roda adalah instrumen canggih yang dapat membawa berbagai peralatan pengujian non-destruktif. Saat ini, ia telah mengumpulkan sejumlah besar pengalaman penyelesaian di lokasi di banyak bidang seperti petrokimia, inspeksi khusus pot, dan tenaga listrik. ia dapat membawa ultrasonik elektromagnetik di bagian bawah pipa, siku atau tiga sambungan dan area korosi, erosi yang lebih serius untuk melakukan inspeksi atau pengukuran ketebalan pemindaian B, bidang industri yang disebut pakar deteksi korosi pipa

Perayap magnetik dua roda memiliki karakteristik sebagai berikut: struktur kompak, fleksibilitas tinggi, daya hisap magnetik, presisi kontrol tinggi, teknologi deteksi canggih, deteksi video yang kompatibel, dan mekanisme pengangkatan probe yang unik. Untuk deteksi otomatis korosi pipa, wadah, dan pelat

1) Struktur kompak dan fleksibilitas tinggi


Desain yang ringkas dan indah memungkinkannya untuk dengan mudah melakukan deteksi korosi untuk berbagai jenis pipa dan bejana feromagnetik. Roda magnet berukuran 350mm (panjang)×140mm (lebar) × 130mm (tinggi) dan beratnya kurang dari 5,5kg. Struktur dua roda yang unik memungkinkan untuk berjalan bebas pada pipa dengan minimal 100mm. Jari-jari belok minimum adalah 400mm dan siku dengan jari-jari tekuk minimum 100mm dapat dengan mudah dilewati. Oleh karena itu, ruang gerak dan pemindaian perayapan magnetik dua roda telah sangat diperluas.

2) Daya hisap magnetik super

Dalam hal desain, menggunakan magnet bumi langka untuk membuat magnet permanen berkekuatan tinggi dalam dua putaran pendakian magnetik. Bahkan jika terjadi kegagalan daya yang tidak disengaja, tidak ada bahaya badan kendaraan jatuh dari permukaan yang terdeteksi. Oleh karena itu, perayap magnetik dua roda dapat dengan aman melakukan pemindaian postur horizontal, vertikal, dan terbalik. Beban vertikal maksimum perayap magnetik dua roda adalah 5kg, yang berarti tidak akan memengaruhi gerakan vertikal apa pun saat menyeret beban 5kg.

3) Akurasi kontrol tinggi

Kecepatan perayap magnetik dua roda adalah 0-6m/menit dan dapat maju dengan kecepatan konstan, dengan encoder presisi dapat mencapai fungsi pengaturan celah deteksi, dapat lebih baik memenuhi kebutuhan deteksi pengguna. Misalnya, pelanggan perlu melakukan proses deteksi celah setiap 50mm pada satu titik di bagian belakang siku: pengontrol dapat diprogram, dan pendakian magnetik dua roda dapat dioperasikan dan diperiksa setiap 50mm. Tingkatkan efisiensi dan akurasi deteksi.

1

Parameter teknisl ★

Pemantauan video: kedua kamera ganda penglihatan depan dan belakang, piksel dinamis dan statis adalah 3 juta /2304×1296:25ml ★Jari-jari kelengkungan minimum pada permukaan objek diukur: sumbu longitudinal≥50mm, dan keliling≥125mm

l Pengukuran Ketebalan

: 3.0~5.0MHz, kecepatan pengukuran:16~1 kali/sl ★Jarak kerja / lepas landas:≤4mm

l ★Pengukuran non-tegak lurus (normal ke transduser/probe relatif terhadap objek yang diuji):±25

o^{l Frekuensi eksitasi}

: 3.0~5.0MHz, kecepatan pengukuran:16~1 kali/sl Rentang kecepatan suara:1000~9999 m/s, penambahan penyesuaian: 1 m/s

l Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual

l ★

Pemantauan video: kedua kamera ganda penglihatan depan dan belakang, piksel dinamis dan statis adalah 3 juta /2304×1296l Probe magnetik suhu normal: magnet permanen lemah atau kurang, daya hisap magnetik

≤15N, lingkaran Φ30× tinggi 44mm, berat≤80gl ★Ukuran dan berat badan perangkat merayap (perkiraan):L380×W130×H120mm,6kg

l Suhu kerja: -10~+50℃

2

Perangkat Lunak Analisis Pengukuranl Tampilan simultan dari hasil ketebalan, A, B scan

l Langsung mengeluarkan catatan pengujian, ★ daftar nilai ketebalan, untuk memfasilitasi analisis dan pemrosesan data

l ★Kompatibel dengan sistem operasi Win7/10 (32/64 bit)
