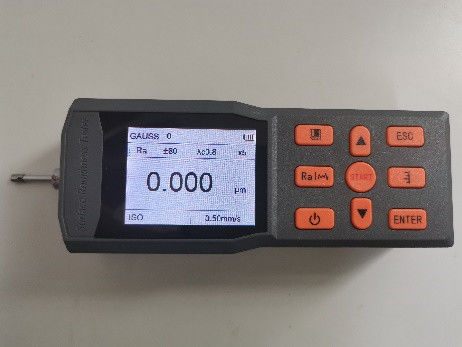

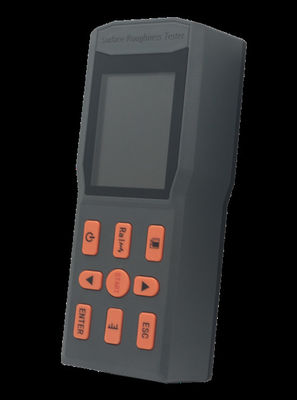

SRT-6450 Pengukur Kekasaran Permukaan Tampilan Digital Genggam
1. Ikhtisar Produk
Instrumen pengukur kekasaran permukaan ini adalah perangkat genggam yang cocok untuk lingkungan lokasi produksi dan kebutuhan pengukuran bergerak. Alat ini dapat mengukur kekasaran permukaan berbagai bagian mesin, menghitung parameter yang sesuai berdasarkan kondisi pengukuran yang dipilih, dan menampilkan semua parameter pengukuran dan grafik kontur pada tampilan. Instrumen ini dapat mengukur parameter utama standar internasional terbaru dan sepenuhnya serta secara ketat mematuhi standar internasional. Parameter pengukuran sesuai dengan standar nasional GB/T3505 "Spesifikasi Teknis Geometris Produk - Terminologi, Definisi, dan Parameter Struktur Permukaan Metode Kontur Struktur Permukaan" dan kompatibel dengan standar Amerika Serikat, Jerman, Jepang, Inggris, dan negara-negara lain. Alat ini berlaku untuk berbagai bagian mesin, industri manufaktur pemrosesan mekanis, inspeksi, inspeksi komoditas, dan departemen lainnya, terutama cocok untuk inspeksi di tempat pada benda kerja besar dan jalur produksi, serta verifikasi eksternal oleh inspeksi, metrologi, inspeksi komoditas, dan departemen lainnya, tanpa menyebabkan kerusakan pada benda kerja.
Rentang benda kerja yang dapat diukur: bidang, permukaan melingkar luar, permukaan kerucut, lubang dalam, alur, permukaan melengkung, dll. (Permukaan khusus perlu diukur dengan sensor yang sesuai).
2. Parameter teknis
| Nama |
Konten |
| Rentang pengukuran |
Sumbu-Z (vertikal) |
200μm； |
| Sumbu-X (horizontal) |
17.5mm(0.71inci)； |
| Resolusi |
Sumbu-Z (vertikal) |
0.002μm±20μm； |
| 0.004μm±40μm； |
| 0.008μm±80μm； |
| Item |
Parameter |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| Standar |
Standar Internasional ISO4287 Standar Amerika ANSI B46.1
Standar Jerman DIN4768 Standar Jepang JIS B601
|
| Grafik |
Kurva rasio dukungan, kekasaran, bentuk gelombang penyaringan |
| Filter |
RC,PC-RC,Gauss,D-P； |
| Panjang pengambilan sampel (lr) |
0.25,0.8,2.5； |
| Panjang Evaluasi (ln) |
Ln=lr×n n=1～5； |
| Sensor |
Prinsip pengukuran |
Induktor diferensial perpindahan |
| Gaya stylus |
Berlian alami, sudut kerucut 90, ujung setengah jin 5μm; |
| Pengukuran gaya |
＜4mN； |
| Kepala pemandu |
Paduan keras, radius arah geser 40mm; |
| Kecepatan geser |
lr=0.25 ,Vt=0.135mm/S； |
| lr=0.8 , Vt=0.5mm/S； |
| lr=2.5 , Vt=1mm/S； |
| Kembali ,Vt=1mm/S; |
| Akurasi indikasi |
0.001μm； |
| Kesalahan indikasi |
±(5nm+0.1A)A:Nilai standar parameter templat multi-baris Ra |
| Variabilitas indikasi |
Tidak lebih dari 3%; |
| Kontur sisa |
Tidak lebih besar dari 0.01μm; |
| Catu daya |
Baterai lithium internal, diisi dengan pengisi daya DC5V, 2000mA; |
| Dimensi eksternal |
156mm×61mm×45mm； |
| Berat |
Sekitar 450g |
| Lingkungan kerja |
Suhu: -20℃ hingga 40℃ Kelembaban: < 90%RH |
| Lingkungan penyimpanan dan transportasi |
Suhu: -40℃ hingga 60℃ Kelembaban: < 90%RH |
| Aksesori opsional |
Sensor permukaan melengkung, sensor lubang kecil, sensor alur dalam, batang ekstensi, batang adaptor, platform pengukuran 200mm, platform pengukuran marmer 300mm |
3. Fitur Fungsional
*Menampilkan desain mekanik dan elektrik terintegrasi, berukuran ringkas, ringan, dan mudah digunakan.
*Chip ARM+DSP diadopsi untuk kontrol dan pemrosesan data, menampilkan kecepatan tinggi dan konsumsi daya rendah.
*Multi-parameter Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Rentang pengukuran besar 200μm.
*Tampilan layar warna 320*240, tampilan digital/grafis; Sorot tanpa sudut pandang;
*Tampilan kaya informasi, intuitif, dan dapat menampilkan semua parameter dan grafik.
*Kompatibel dengan berbagai standar nasional seperti GB, ISO, DIN, ANSI, dan JIS;
*Dilengkapi dengan baterai isi ulang lithium-ion internal dan sirkuit kontrol pengisian daya, menampilkan kapasitas tinggi dan tanpa efek memori.
*Ada ikon yang menunjukkan sisa daya baterai untuk meminta pengguna mengisi daya tepat waktu.
*Dapat menampilkan instruksi proses pengisian daya, memungkinkan operator mengetahui tingkat pengisian daya setiap saat.
*Waktu kerja terus-menerus lebih dari 8 jam;
*Penyimpanan data berkapasitas super, mampu menyimpan 100 set data mentah;
*Perekaman dan penyimpanan data yang diukur;
*Sirkuit anti-motor stalling yang andal dan desain perangkat lunak;
*Menampilkan informasi pengukuran, informasi prompt menu, dan berbagai informasi prompt dan penjelasan seperti daya hidup/mati.
*Desain cangkang ergonomis, kokoh, ringkas, portabel, dan sangat andal;
*Dapat dihubungkan ke komputer untuk transmisi data real-time dan data historis.
*Blok sampel kalibrasi mengadopsi substrat kaca optik, yang menampilkan presisi tinggi, tidak mudah tergores, dan memiliki masa pakai yang lama.
*Aksesori opsional termasuk sensor permukaan melengkung, sensor lubang kecil, sensor alur dalam, platform pengukuran, selongsong sensor, batang ekstensi, dll.
