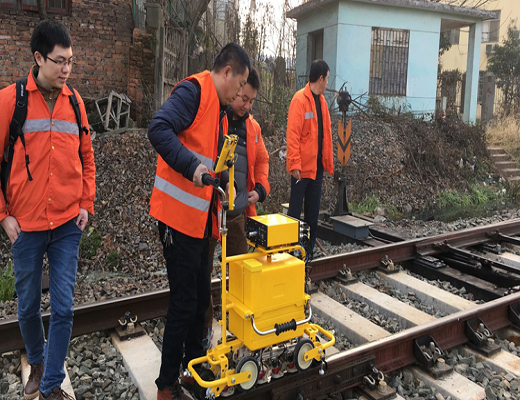

FD-GT-20 Digital TFT Color Display Lightweight Trolley Railway System Ultrasonic Flaw Detector
1. Pendahuluan
Detektor cacat rel FD-GT-20 adalah produk digital generasi ketiga dari HUATEC Group dengan tampilan warna TFT dan kereta ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar UT Rail Tester TB/T 2340-2012 yang dikeluarkan oleh Kementerian Kereta Api (China), peralatan ini mampu melakukan pekerjaan deteksi untuk rel dengan rentang 43~75kg/m dalam jenis. Secara efisien menemukan berbagai cacat di kepala, jaring, danflange dari rel, berlaku untuk kereta api, kereta api berkecepatan tinggi, dan kereta bawah tanah.
Instrumen mengadopsi mode host ultrasonik + terminal operasi dan terhubung melalui WIFI nirkabel. Sambil meningkatkan pengalaman pengoperasian pelanggan, fungsi Internet plus instrumen dapat diperluas untuk mewujudkan berbagai fungsi seperti pemisahan deteksi manusia-mesin, data online, penyimpanan real-time offline, penentuan posisi GPS, penyimpanan cloud data, dll. Dan Anda dapat menyesuaikan terminal operasi ultrasonik Anda sendiri sesuai dengan kebutuhan pelanggan.
2. Fitur
(1) Rangka kereta kompak, tahan lama, dan mudah dirawat;
(2) Tangki air kotak peralatan terintegrasi berkapasitas besar;
(3) Dudukan probe pengangkat integral,probe mudah dilepas dan diganti;
(4) Ukuran kecil dan portabel, dengan panel sentuh tiga-bukti industri;
(5) Indikator kinerja yang sangat baik, sesuai dengan standar yang relevan;
(6) Mendukung penentuan posisi GPS, penyimpanan cloud data, pengenalan ucapan otomatis, dan fungsi lainnya;
(7) Aplikasi fungsional yang memenuhi kebutuhan deteksi cacat.

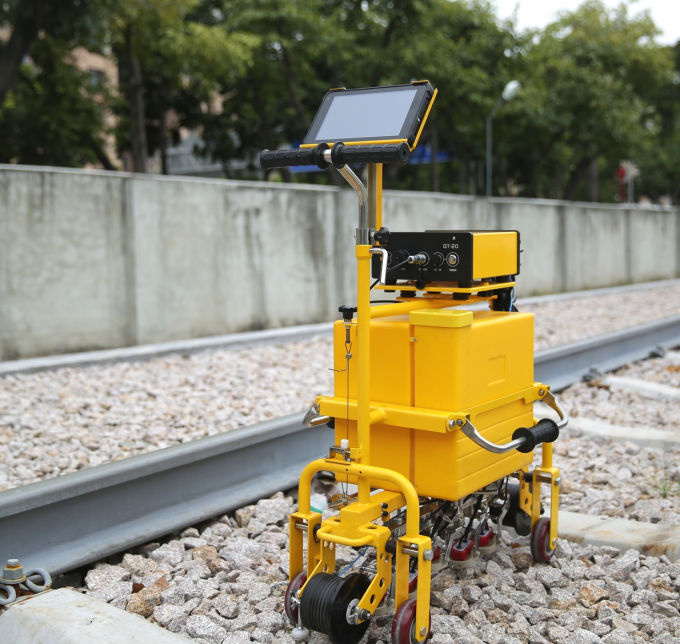

3. Kereta struktur penampilan

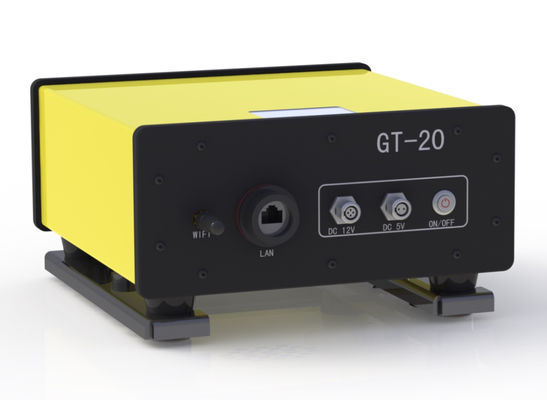

4. Struktur penampilan instrumenInstrumen berukuran kecil dan portabel, dimensi keseluruhan: 94X222X225mm, berat bersih sekitar 1,8kg

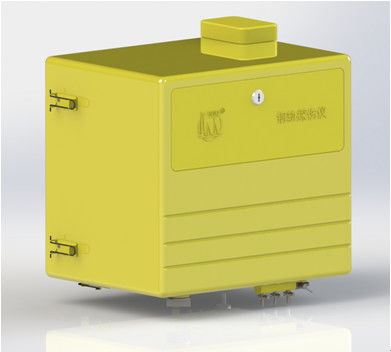

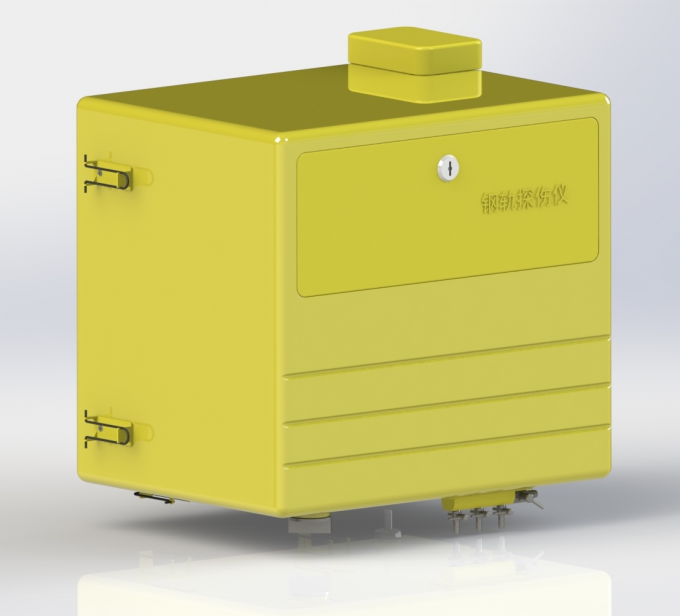

5. Tangki air kotak peralatan terintegrasi berkapasitas besar
Tangki air plastik, diisi dengan air adalah 20L.
6. Dudukan probe terintegrasi
Semua probe ditutup di bagian bawah mobil, yang dapat diangkat atau dilepas dengan satu cara, dan probe dapat dilepas dan diganti dengan lebih mudah.

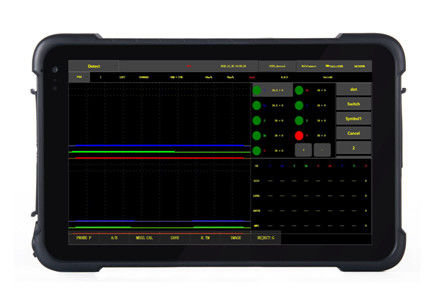

7. Tablet tiga-bukti industri
Tablet layar sentuh tiga-bukti industri, tahan debu, tahan air, dan tahan guncangan.
8. Perangkat lunak aplikasi deteksi cacat khusus instrumen
Untuk karakteristik pengoperasian panel sentuh, perangkat lunak aplikasi yang dirancang khusus membuat pemilihan fungsi dan penyesuaian parameter lebih mudah.
9. Perangkat lunak pemutaran data deteksi cacat komputer
Kecepatan pemutaran data dapat disesuaikan, mendukung pemutaran cerdas, penyaringan acara, statistik, pencarian data, pencetakan, ekspor, dan fungsi lainnya.
Spesifikasi Teknis
| Saluran |
10 saluran: 9 saluran inspeksi dan 1 saluran kalibrasi. |
| Jenis probe |
Probe Dual-elemen sudut berbeda dengan frekuensi antara 2 - 2,5 MHz, termasuk 6 probe 70°, 2 probe 37°, dan 1 probe 0°. |
| Wadah |
BNC |
| Pengaturan probe dan area deteksi |
Deteksi komprehensif kerusakan pada semua bagian utama rel, termasuk:
2 probe 70° memindai sisi kiri kepala rel
2 probe 70° memindai bagian tengah kepala rel
2 probe 70° memindai sisi kanan kepala rel
2 probe 37° memindai pinggang rel (retakan sekrup dan retakan miring lainnya)
1 probe 0° memindai kepala rel, pinggang rel, bagian bawah rel, retakan horizontal lubang sekrup
|
| Rentang Frekuensi |
1.5MHz~3.0MHz |
| Gain |
0~80dB |
| Penolakan |
Mati, besar |
| Rentang Dinamis |
Tidak kurang dari 16dB dengan penolakan min, 2~6dB dengan penolakan maks |
| PRF |
400Hz per saluran |
| Mode Tampilan |
A-scanB-scanA+B scan |
| Rentang deteksi |
Dapat disesuaikan secara manual atau otomatis sesuai dengan jenis rel yang dipilih |
| Kesalahan peredam |
Kesalahan pengoperasian per 12dB tidak melebihi ±1dB |
| Kesalahan Linearitas Vertikal |
≤1% |
| Kesalahan Linearitas Horizontal |
≤15% |
| Pita penguat |
-3dB 1.5MHz~3.0MHz |
| Rentang pemblokiran |
Tidak lebih besar dari 20mm |
| Efek keadaan penekanan pada hasil pengukuran |
Ketika penekanan instrumen dalam keadaan yang berbeda, perbedaan amplitudo adalah 10 dB±2 dB, perubahan ΔM dari perbedaan antara dua gema tidak lebih dari 2 dB. |
| Efek tegangan pengoperasian pada tinggi gema dan sensitivitas deteksi cacat (alarm) dari detektor cacat |
Dalam rentang tegangan pengoperasian yang dinilai, posisi gerbang dan tingkat alarm detektor cacat seharusnya tidak ada perubahan yang signifikan, dan variasi amplitudo gema ΔNd dan perubahan sensitivitas deteksi (alarm) ΔSd tidak lebih dari 1 dB. |
| Kesalahan pengambilan sampel digital |
Variasi amplitudo sinyal maksimum ke minimum seharusnya tidak lebih besar dari ±5% dari tinggi layar |
| Waktu respons detektor cacat digital |
Waktu respons detektor cacat digital seharusnya tidak melebihi 5ms. |
|
Jarak amplitudo
karakteristik
|
Probe gelombang melintang mendeteksi lubang melintang dengan bukaan yang sama dan jalur suara yang berbeda; probe 0° mendeteksi bagian bawah datar besar dengan jalur suara yang berbeda, dan perbedaan ΔW dari tinggi gelombang yang dipantulkan harus memenuhi persyaratan berikut:
Probe 0°: ΔW ≤ 12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo rentang; ΔW ≤ 8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm:
Probe 37°: ΔW≤12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo rentang; ΔW≤8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm;
Probe 70°: ΔW ≤ 12 dB dalam rentang dari 10mm hingga 70mm yang sesuai dengan kedalaman deteksi.
|
| SNR |
Probe O°: Deteksi permukaan bawah pada blok uji, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 24 dB; rasio sinyal-ke-noise tidak kurang dari 16 dB.
Probe 37°: mendeteksi lubang sekrup dan retakan atas 3mm pada kemiringan 37° pada blok uji, buat kedua gelombang sama, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 22dB; rasio sinyal-ke-noise tidak kurang dari 8dB.
Probe 70°: Pada blok uji, gelombang sekunder digunakan untuk mendeteksi lubang bawah datar φ4mm. Ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 20dB; rasio sinyal-ke-noise tidak kurang dari 10dB.
|
| Kelebihan Sensitivitas |
Probe 0°: mendeteksi permukaan bawah 110mm dari blok uji, ketika gelombang setinggi 80%, margin sensitivitas tidak kurang dari 36dB
Probe 37° dan probe 70°: Deteksi lubang tembus melintang Φ3×65 pada blok uji, margin sensitivitas tidak kurang dari 40dB ketika gelombang setinggi 80%
|
| Kemampuan deteksi cacat dinamis (kemampuan deteksi cacat) |
Dengan probe khusus rel 0°, 37°, 70°, semua cacat manual pada blok uji perbandingan rel kecuali retakan ke bawah 15° dapat ditemukan dan indikasi alarm yang sesuai dikeluarkan. |
| Mode penyesuaian gerbang alarm |
Posisi awal, lebar, dan level gerbang alarm dapat disesuaikan secara manual |
| Mode alarm |
Alarm real-time (alarm gelombang masuk dan alarm gelombang hilang)
Alarm gelombang ganda lubang sekrup
Tunda satu dari dua alarm
|
| Indikasi alarm |
Mode alarm suara dan cahaya, volume dan frekuensi alarm dapat disesuaikan. |
| Pengukuran bentuk gelombang |
Ukur dan tampilkan secara otomatis jalur suara gelombang tertinggi, jarak horizontal dan vertikal di gerbang. |
| Kurva gain |
Pengguna dapat menyesuaikan kurva gain (8 titik) sesuai dengan kebutuhan aktual. |
| Catatan deteksi cacat |
Rekaman data lengkap (hingga 50 km), data dapat diekspor dan diputar kembali |
| Metode input operasi |
Input layar sentuh |
| Tampilan |
Resulotion1280×800 |
| Layar sentuh |
Kapasitif, berkekuatan tinggi, tahan gores,
mendukung tulisan tangan
|
| Port |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Daya |
DC 12V (paket baterai lithium) |
| Waktu kerja |
≥8h |
| Kapasitas tangki air |
≥20L |
| Akurasi tampilan gambar tipe B |
Baik ordinat maupun absis adalah 2mm |
| Akurasi roda kode |
2mm |
| Kecepatan deteksi cacat |
Maks 5.0km/jam |
| Suhu kerja |
-15℃~45℃ |
| Dimensi |
Dimensi keseluruhan kendaraan dalam kondisi kerja adalah sekitar 780mm × 290mm × 1006mm. |
| Berat |
Rangka sekitar 24kg; instrumen ultrasonik sekitar 2,4kg; baterai instrumen 830g; terminal operasi (komputer tablet tiga-bukti) 730g; kereta yang dilengkapi dengan 5 kelompok probe sekitar 1,4kg. |
