Skema Konfigurasi Sistem Kalibrasi Getaran Frekuensi Menengah
1. Deskripsi Umum
Skema ini terutama mewujudkan kalibrasi otomatis/manual dari sensitivitas, linearitas, karakteristik amplitudo-frekuensi dan fase-frekuensi sensor getaran, dan membentuk laporan pengujian yang sesuai. Sistem ini memiliki struktur yang sederhana, mudah dioperasikan dan digunakan, serta sesuai dengan JJG233-2008 "Peraturan Verifikasi untuk Sensor Percepatan Piezoelektrik", GB/T20485.21-2007/ISO16063-21:2003 "Metode Kalibrasi untuk Sensor Getaran dan Guncangan Bagian 21 Metode Perbandingan Kalibrasi Getaran", "JJG 134-2003 Persyaratan Pengujian dan Kalibrasi seperti Peraturan Verifikasi untuk Sensor Kecepatan Magnetoelektrik dan Peraturan Verifikasi untuk JJG 676-2000 Vibrometer Kerja.
2. Kinerja Utama
Rentang frekuensi yang tersedia: 5Hz-10kHz;
Amplitudo getaran yang tersedia: 0-± 700m/s2;
Dapat memverifikasi/mengkalibrasi tegangan, muatan, keluaran IEPE percepatan, kecepatan, dan sensor serta penguji getaran lainnya secara akurat. Mendukung metode perbandingan titik-ke-titik, metode frekuensi sapuan sinusoidal, metode eksitasi acak, dan metode eksitasi kejut serta metode verifikasi/kalibrasi lainnya.
3. Komposisi Dasar

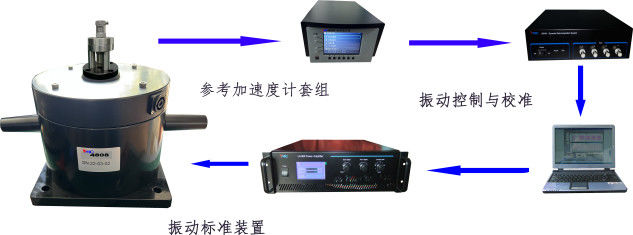

Skema ini terdiri dari akselerometer standar, penguat muatan kebisingan rendah, meja getaran kecil, penguat daya linier, pengumpul data dinamis, dan perangkat lunak pengujian dan kontrol karakteristik sensor. Pengujian otomatis dan kontrol loop tertutup dari sensitivitas sensor, linearitas amplitudo, dan respons frekuensi diwujudkan melalui kontrol komputer.
Catatan: Akselerometer yang diuji tergantung pada produk yang sebenarnya, dan gambar hanya untuk referensi akselerometer keluaran muatan.
4. Parameter teknis peralatan
4.1. Meja Getaran
Meja goyang standar HG-5024M menggunakan bahan magnet permanen Ndfeb langka; Ia memiliki karakteristik volume kecil, ringan, rentang frekuensi lebar, struktur yang masuk akal, dan keandalan yang tinggi. Dirancang khusus untuk kalibrasi getaran, uji getaran, dan uji getaran dari sumber getaran standar, dapat digunakan sebagai kalibrasi sensor getaran, kalibrasi dan pengujian, juga dapat digunakan untuk bagian instrumen berukuran besar dan sedang dari getaran lingkungan, uji kelelahan, pengukuran struktur kecil dan sedang dari respons dinamis, uji frekuensi resonansi dan impedansi mekanis, uji modal.
| Gaya eksitasi sinusoidal maksimum |
≥120N (Pendinginan udara 200N) |
| Frekuensi operasi |
5Hz～10000Hz |
| Percepatan maksimum |
1m/s2～700m/s2 (Nilai puncak) |
| Kecepatan maksimum |
1.4m/s (Nilai puncak) |
| Perpindahan maksimum |
12.7mm (puncak-ke-puncak) |
| Fluks kebocoran |
＜5mT |
| Rasio sinyal-ke-derau |
≥50dB |
| Stabilitas frekuensi |
≤0.1% |
| Stabilitas amplitudo |
≤0.3% |
| Tingkat distorsi |
≤5% |
| Getaran melintang |
≤10% |
| Kesalahan indikasi frekuensi |
≤0.1% |
| Kekakuan penyangga |
5.6N/mm |
| Impedansi dc koil |
0.8Ω |
| Arus input maksimum |
15Arms (Pendinginan udara 25Arms) |
| Kualitas bagian yang bergerak |
180 g |
| Berat |
35kg |
| Ukuran meja |
Ф62.5mm (Lubang pemasanganФ50.8,5-M8) |
| Dimensi keseluruhan |
Ф215×200mm |
| Rentang suhu |
Suhu pengoperasian: 5℃ ~ 40℃;
Suhu penyimpanan: -20℃ ~ 70℃.
|
| Kelembaban relatif |
Tidak lebih dari 75% (Suhu tidak lebih dari 30℃) |
| Ekspor |
Soket 4-pin |
| Penguat daya yang direkomendasikan |
LA-500 (20V25A) |
Catatan: HG-5024M dapat digunakan sebagai meja goyang standar untuk konstruksi standar sesuai dengan Peraturan Verifikasi Meja Goyang Standar JJG 298-2015.
Rentang frekuensi: 10-10000Hz; Amplitudo maksimum: 300m/s2.
4.2. Penguat daya linier
Penguat daya LA-500 mengadopsi sasis 19 inci standar, tampilan LCD warna asli saat ini, tegangan, frekuensi sinyal, dan perlindungan, keluaran daya linier, distorsi rendah, rasio sinyal-ke-derau yang baik; Dengan tegangan keluaran, indikasi arus, dan lubang pemantauan akhir; Beberapa fungsi perlindungan; Langsung menggerakkan shaker modal seri MS dan shaker kecil seri VT/SVT
| Model produk |
LA-500 |
| Daya keluaran terukur |
500 VA |
| Impedansi input |
>10 kΩ |
| Tegangan keluaran terukur |
25 Vrms |
| Arus keluaran terukur |
20Arms |
| Distorsi nonlinier |
＜1% |
| Rasio sinyal-ke-derau |
≥80dB |
| Penguatan |
10 V/V±2dB |
| Respons frekuensi Hz |
Arus searah |
0 - 50k±1dB |
| Arus bolak-balik |
20 - 50k±1dB |
| Rentang frekuensi Hz |
Rasio daya penuh |
20 - 5k |
| Daya yang diturunkan |
0 - 50k |
| W╳H ╳D mm |
483╳132.5
╳480
|
| Kg |
22.5 |
| Catu daya |
220V50Hz8A |
| Dilengkapi dengan model vibrator: |
SVT-03 |
4.3. Lihat akselerometer
Akselerometer referensi HG-8305 mengadopsi struktur kompresi tengah, karakteristik suhu yang baik, stabilitas jangka panjang yang tinggi, ketahanan benturan yang kuat; Pemasangan ganda M5 (10-32 opsional) di bagian bawah dan atas dapat mewujudkan kalibrasi presisi sensitivitas sensor dalam mode back-to-back, transmisi nilai getaran standar, dan fungsi standar verifikasi yang stabil.
Kurva respons frekuensi
Kurva suhu
| Sensitivitas referensi (±10%) |
0.110 pC/(m/s2) |
| Rentang frekuensi operasi |
0.2Hz～10kHz |
| Percepatan getaran sinus operasi maksimum |
9800m/s2 |
| Rentang frekuensi amplitudo |
±2% |
0.2Hz～5kHz |
|
| ±10% |
5Hz～10kHz |
|
| Respons fase-frekuensi (±1°) |
0.2Hz～10kHz |
|
| Frekuensi alami pemasangan |
≥40kHz |
|
| Sensitivitas melintang |
≤2% |
|
| Rentang suhu pengoperasian |
–74~+200℃ |
|
| Resistansi isolasi |
≥1011Ω |
|
| Stabilitas tahunan |
≤0.5% |
|
| Linearitas amplitudo percepatan |
≤0.5% |
|
| Sensitivitas suhu transien |
0.5ms-2/℃ (0.3Hz) |
|
| Sensitivitas magnetik |
1ms-2/T |
|
| Sensitivitas regangan dasar |
0.01ms-2/με |
|
| Bagian sensitif |
kuarsa |
|
| Kapasitansi |
～70 pF |
|
| Berat |
38G |
|
| Mode pemasangan |
10-32 |
|
| Mode keluaran |
10-32 |
|
| Mode keluaran |
Polaritas positif |
|
| Torsi pemasangan |
0.5Nm～3.5Nm |
|
Catatan: Penguat muatan HG-8305 dan HG-8102B digunakan sebagai kit getaran dan dapat digunakan sebagai akselerometer referensi sesuai dengan Peraturan Verifikasi JJG 233-2008 untuk akselerometer Piezoelektrik.
4.4. Penguat muatan kebisingan rendah
HG-8102B: penguat muatan kebisingan rendah multi-mode dengan normalisasi sensitivitas sensor 4-bit, dengan muatan, tegangan, IEPE, dan tiga mode input lainnya, penguatan, high-pass, low-pass, dan opsi multi-file yang dinormalisasi; Ukuran kecil, integrasi tinggi; Empat set keluaran desimal yang dinormalisasi (1.000~10.99pC/UNIT); Cocok untuk pengukuran dan kalibrasi presisi.
| Masukan |
tegangan /IEPE (4mA/24VDC):±10V ; Muatan listrik:±106pC |
| Ekspor |
±10VP/5 mA (Maks) |
| Offset dc |
±10mV |
| Kebisingan |
≤5μVrms (Penguatan maksimum dilipat ke input) |
| Gradasi penguatan |
0.1；1；10；100；1000mV/pC (Ketika kapasitansi sumber adalah 1nF) |
| Presisi |
±0.5% |
| Filter low-pass: |
0.3,1k,3k,10k,30k,100kHz (Frekuensi cut-off - 3dB±1dB, Tingkat atenuasi -12dB/OCT) |
| Filter high-pass: |
0.3,1,3,10,30,100Hz (Frekuensi cut-off - 3dB±1dB, Tingkat atenuasi -6dB/OCT) |
| Suhu |
Suhu pengoperasian:0℃- +50℃；Suhu penyimpanan:-55℃-+85℃ |
| Kelembaban |
95%R.H. Maks |
| Catu daya |
Arus bolak-balik:220V50Hz |
| Dimensi |
45mm (W) ╳122mm (H) ╳200mm(D) |
| Berat |
1.5KG |
| Mode koneksi |
Mode input:M5；Mode output:BNC；Sumber daya:3GTJE3(AC) |
| Garis masukan: |
Kabel kebisingan rendah 2 m kepala ganda M5 STYV-1 |
| Garis keluaran |
Kabel keluaran BNC 2 m kepala ganda 50Ω |
| Kabel daya |
3GTJA(AC)； 1PCS |
4.5. Pengumpul Data Dinamis (Pengontrol)
Pengumpul data dinamis HG-9204H adalah pengumpul data dinamis input 4-saluran dan output 2-saluran dengan laju pengambilan sampel yang tinggi. Dapat dikombinasikan dengan perangkat lunak pengukuran dan kontrol dasar HG-9800-02 untuk membentuk sistem akuisisi data dinamis, dan juga dapat dikombinasikan dengan perangkat lunak pengujian karakteristik sensor HG-9800-05 untuk membentuk sistem kontrol getaran loop tertutup.
| Masukkan jumlah saluran |
4 |
|
| Mode sinyal |
Muatan, tegangan, IEPE |
|
| Lebar pita input sinyal tegangan |
DC-100kHz |
|
| Lebar pita input sinyal IEPE |
0.3Hz-100kHz |
|
| Rasio sinyal-ke-derau |
≥96 dB |
|
| Digit AD |
16 |
|
| Presisi AD |
优于±0.5％ |
|
| Rentang input |
tegangan /IEPE: ±10Vp
Rentang input muatan:±1×105pC
|
|
| Penguatan bawaan |
tegangan /IEPEinput:1 kali, 10 kali, 100 kali Input muatan: 0.1, 1, 10, 100 kali |
|
| Catu daya eksitasi IEPE |
4mA±1mA /(20-24VDC); |
|
| Laju pengambilan sampel saluran tunggal |
Maksimum 1 M pengambilan sampel paralel per saluran |
|
| Ekspor DA |
2 keluaran independen |
|
| Resolusi DA |
16bit |
|
| Laju konversi DA |
500kHz; |
|
| Amplitudo keluaran sinyal |
±10VP; |
|
| Presisi |
Lebih baik dari ± 0.5% |
|
| |
| dimensiw×D×H(mm) |
W240mm×H69mm×D277mm |
|
| Berat (g) |
3.5Kg |
|
| Catu daya |
100 – 240V AC ,50/60HZ |
|
| Perangkat lunak pendukung |
Perangkat lunak akuisisi dan kontrol sinyal HG-9800 |
|
4.6. Sistem pengujian dan kontrol karakteristik sensor (Komputer & perangkat lunak)
Modul Pengujian dan kontrol Karakteristik Sensor HG-9800-05:
Dengan sensor standar kami, penguat daya, meja goyang standar, pengontrol, dll., sensitivitas, linearitas amplitudo, respons frekuensi sensor percepatan dapat diuji secara otomatis, rentang frekuensi dapat mencapai 40kHz, dan laporan pengujian dapat dihasilkan secara otomatis.
1, uji frekuensi titik: dapat mengatur setiap set nilai frekuensi dan amplitudo getaran (dapat mengatur percepatan, kecepatan, perpindahan, dll.), secara otomatis menyelesaikan uji getaran titik tunggal, multi-titik dan membentuk laporan;
2, uji sapuan frekuensi: atur titik frekuensi referensi, batas atas dan bawah dari titik frekuensi, dan secara otomatis mewujudkan uji sensitivitas dan respons frekuensi;
3, uji acak (cepat): menggunakan sinyal acak, dengan cepat menyelesaikan uji respons frekuensi sensor getaran;
4. Secara otomatis menyelesaikan pengujian linearitas amplitudo dan membentuk laporan;
1. Konfigurasi dasar dan harga
| |
Nama |
Nomor model |
Kuantitas |
Harga referensi |
-
|
Akselerometer standar |
HG-8305 |
1 |
|
-
|
Uji perlengkapan back to back |
|
1 |
|
-
|
Penguat muatan kebisingan rendah |
HG-8102B |
1 |
|
-
|
Meja goyang standar |
HG-5024M |
1 |
|
-
|
Penguat daya linier |
LA-500 |
1 |
|
-
|
Pengumpul Data Dinamis 4-saluran (Pengontrol) |
HG-9204H |
1 |
|
-
|
Perangkat lunak pengujian dan kontrol karakteristik sensor |
HG-9800 |
1 |
|
-
|
Komputer dan printer uji |
|
1 |
|
-
|
Dukungan teknis dan layanan |
|
1 |
|
| |
|
|
Catatan: Harga di atas tidak termasuk biaya kalibrasi.
