HRD-120 Mesin Deteksi Cacat Dlaw Terpadu untuk Cacat Tali Kawat di Tambang, Kereta Gantung, dan Derek
一. Ikhtisar Produk
◆ On-line deteksi tali kawat internal dan eksternal kawat putus, keausan, karat, deformasi, untaian lepas, kawat terlewat, perubahan material, dan cacat lainnya.
◆ Laporan hasil pengujian dapat memenuhi standar berbagai industri dan memiliki jumlah kawat putus dan rasio area kawat putus terhadap total area putus kawat.
◆ Penggunaan antarmuka USB komputer (kabel) atau "jaringan Wi-Fi sendiri" (nirkabel) pemrosesan analisis pengambilan sampel langsung, dengan alarm suara dan cahaya online dan hasil tampilan real-time.
◆ Struktur melingkar sensor, mengelilingi sekeliling, magnetisasi aksial, magnetisasi instan tali kawat ke keadaan jenuh.
◆ Sensor mengadopsi cangkang aluminium paduan, dengan fungsi tahan air, tahan debu, tahan guncangan, dan tahan lembab.
◆ Pengoperasian yang stabil, kinerja yang andal, akurasi deteksi yang tinggi, kinerja anti-interferensi yang kuat, data yang akurat.
◆ Perangkat lunak ADAPTS ke Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 berbagai sistem operasi komputer
◆ Banyak digunakan di bidang pertambangan, kereta gantung, peralatan pengangkat, elevator, permesinan pelabuhan, jembatan kabel, dan bidang lainnya.
二.Konfigurasi dan model sistem

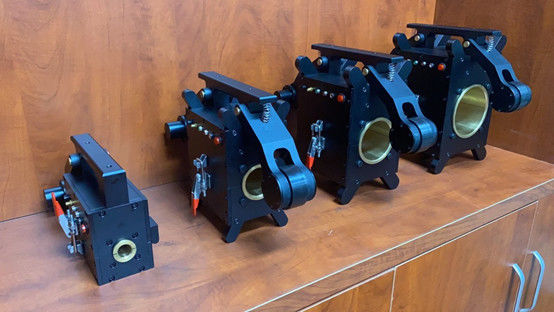

Semua perlu disesuaikan: Mesin deteksi cacat tali kawat (48mm kecil - 78mm sedang - 108mm besar)
| |
SN. |
Konfigurasikan nama dan model |
Kuantitas |
Tanda |
| Unit penginderaan |
1 |
• Unit penginderaan terintegrasi
• Eksitator bolak-balik berkecepatan tinggi • Konsentrator sinyal konduktivitas tinggi
• Tampilan Grup sensitivitas magnetik Hall • Selongsong pemandu aus pemusatan mengambang
• Encoder jarak presisi tinggi • Perangkat bergulir roda penentu posisi otomatis
|
1 set |
Encoder disertakan |
| 2 |
• Alarm real-time (konversi digital ke analog hi-fi)
• Modul konversi analog-ke-digital AD • Modul penolakan kebisingan otomatis
• Modul alarm visual dan pendengaran cacat • Modul jaminan kualitas deteksi
• Mode plug and play DAQ
|
1 set |
Termasuk penangkapan Wi-Fi |
| |
3 |

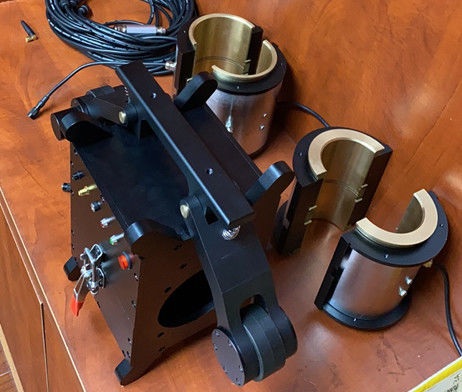

Selongsong pelapis yang dapat diganti |
5 set |
Spesifikasi khusus dibahas secara terpisah |
| Unit pemrosesan |
4 |
Kabel transmisi USB |
1 buah |
Dibuat khusus sepanjang 20 meter |
| 5 |
Antena Wi-Fi |
2 buah |
Satu untuk suku cadang |
| 6 |
Perangkat lunak pemrosesan real-time sinyal versi V3.0 |
1 set |
|
| 7 |
Komputer akuisisi data (tipe Tablet) |
1 unit |
Termasuk pengisi daya |
| Unit aksesori |
8 |
Kotak instrumen khusus |
1 buah |
Roda pergeseran batang tarik khusus |
| 9 |
Pengisi daya all-in-one |
1 buah |
Lampu merah: Mengisi daya
Hijau: Penuh
|
| 10 |
Kabel pengaman traksi fleksibel |
1 buah |
Koneksi fleksibel untuk unit penginderaan |
| 11 |
Manual pengoperasian (data teknis terkait) |
1 buah |
|
| 12 |
Sertifikat (Kartu garansi) |
1 buah |
|
| 13 |
Daftar kemasan |
1 buah |
|
Catatan: 1, di antaranya 7 komputer dual-use tablet bersifat opsional (sesuai permintaan, biayanya tambahan);
2, semua ukuran dapat disesuaikan sesuai permintaan (dan dapat disesuaikan secara akurat dengan pelapis yang dapat diganti); Seperti bushing yang dapat diganti 48mm+24mm
三. Inti teknis dan kualifikasi hukum
1. Instrumen virtual: ketidakpastian tak terbatas tali. Hanya penerapan teknologi instrumen virtual, mengganti instrumen tradisional dengan perangkat lunak, dan pemrosesan pengambilan sampel langsung oleh komputer yang dapat memastikan tidak ada deteksi yang terlewat dan tidak ada kesalahan penilaian, seperti menonton film, memindai tali kawat selama seluruh proses, hasilnya akurat dan pengulangan yang baik.
2. Tiga instrumen tetap: Menurut standar nasional untuk pembuangan tali kawat di berbagai industri, produk ini menerapkan deteksi non-destruktif online kawat putus internal dan eksternal, karat, keausan, perubahan luas penampang logam, untaian lepas, kawat terlewat, deformasi, anomali material, dan cacat lainnya secara kualitatif, kuantitatif, penentuan posisi, elektromagnetik.
3. Instrumen hukum: sejalan dengan standar Amerika ASTM1571-2021 dan standar nasional GB/T21387-2008.
四. Indikator teknis
Seluruh seri dapat mendeteksi rentang diameter tali kawat: φ1.5-300mm (perlu mengkonfigurasi sensor spesifikasi seri yang berbeda)
Kecepatan relatif sensor dan tali kawat: 0.0-6.0 m/s Terbaik: 0.1-0.5 m/s
Celah terbaik antara selongsong pemandu sensor dan tali kawat adalah 2-4 mm, dan celah yang diizinkan adalah 0-15mm
Kemampuan deteksi cacat kawat putus (LF)
Kualitatif: akurasi deteksi kualitatif kawat putus terpusat tunggal adalah 99.99%
Kuantitatif: Jumlah kawat putus di satu tempat memungkinkan satu atau satu akar yang setara untuk salah menilai
Tingkat akurasi lebih dari 92% ketika jumlah kawat putus di satu tempat terdeteksi tanpa kesalahan selama lebih dari 100 kali
Laju perubahan kuantitatif penampang logam (LMA)
The kesalahan pengulangan yang diizinkan dari sensitivitas deteksi adalah ±0.055%
The kesalahan yang diizinkan dari nilai indikasi presisi pengujian: ± 0.2%
Posisi (L) Kemampuan Deteksi: Persentase kesalahan nilai indikasi panjang deteksi: ±0.2%
Catu daya: 5V dari baterai komputer
Berat sensor: spesifikasi umum < 10kg (disesuaikan sesuai dengan situasi aktual)
Suhu sekitar: -10℃~40℃ Tekanan atmosfer: 86~106Kpa Kelembaban relatif: ≤85%
