Deteksi Cacat Tali Kawat Internal dan Eksternal Terintegrasi Pada Deteksi Garis Kerusakan Kawat Putus Internal dan Eksternal Tali Kawat

Deteksi Cacat Tali Kawat Internal dan Eksternal Terintegrasi Pada Deteksi Garis Kawat Putus Internal dan Eksternal Tali Kawat

1). Ikhtisar Produk

◆ On-line deteksi tali kawat internal dan eksternal kawat putus, keausan, karat, deformasi, untaian lepas, kawat terlewat, perubahan material, dan cacat lainnya.

◆ Laporan hasil pengujian dapat memenuhi standar berbagai industri dan memiliki jumlah kawat putus dan rasio area kawat putus terhadap total area putus kawat.

◆ Penggunaan antarmuka USB komputer (kabel) atau "jaringan Wi-Fi sendiri" (nirkabel) pemrosesan analisis pengambilan sampel langsung, dengan alarm suara dan cahaya online dan hasil tampilan real-time.

◆ Struktur melingkar sensor, keliling mengelilingi, magnetisasi aksial, magnetisasi instan tali kawat ke keadaan jenuh.

◆ Sensor mengadopsi cangkang aluminium paduan, dengan fungsi tahan air, tahan debu, tahan guncangan, dan tahan lembab.

◆ Pengoperasian yang stabil, kinerja yang andal, akurasi deteksi yang tinggi, kinerja anti-interferensi yang kuat, data yang akurat.

◆ Perangkat lunak ADAPTS ke berbagai sistem operasi komputer Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Banyak digunakan di bidang pertambangan, kereta gantung, peralatan pengangkat, elevator, permesinan pelabuhan, jembatan kabel, dan bidang lainnya.

2).Konfigurasi dan Model Sistem

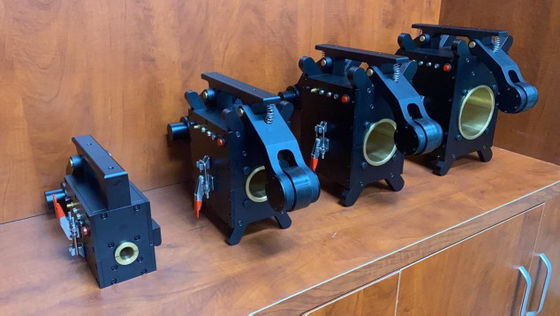

Semua perlu disesuaikan: Mesin deteksi cacat tali kawat (48mm kecil - 78mm sedang - 108mm besar)

Catatan: 1, di antaranya 7 komputer dual-use tablet bersifat opsional (sesuai permintaan, biayanya tambahan);

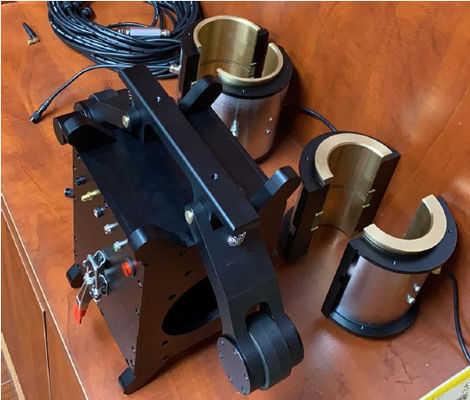

2, semua ukuran dapat disesuaikan sesuai permintaan (dan dapat disesuaikan secara akurat dengan pelapis yang dapat diganti); Seperti bushing yang dapat diganti 48mm+24mm

3). Inti teknis dan kualifikasi hukum

1. Instrumen virtual: ketidakpastian tak terbatas tali. Hanya penerapan teknologi instrumen virtual, mengganti instrumen tradisional dengan perangkat lunak, dan pemrosesan pengambilan sampel langsung oleh komputer yang dapat memastikan tidak ada deteksi yang terlewat dan tidak ada kesalahan penilaian, seperti menonton film, memindai tali kawat di seluruh proses, hasilnya akurat dan pengulangan yang baik.

2. Tiga instrumen tetap: Sesuai dengan standar nasional untuk memo tali kawat di berbagai industri, produk ini menerapkan deteksi non-destruktif online kawat putus internal dan eksternal, karat, keausan, perubahan luas penampang logam, untaian lepas, kawat terlewat, deformasi, anomali material, dan cacat lainnya secara kualitatif, kuantitatif, penentuan posisi, dan elektromagnetik.

3. Instrumen hukum: sejalan dengan standar Amerika ASTM1571-2021 dan standar nasional GB/T21387-2008.

4). Indikator teknis

Seluruh seri dapat mendeteksi rentang diameter tali kawat: φ1.5-300mm (perlu mengkonfigurasi seri sensor spesifikasi yang berbeda)

Kecepatan relatif sensor dan tali kawat: 0.0-6.0 m/s Terbaik: 0.1-0.5 m/s

Celah terbaik antara selongsong pemandu sensor dan tali kawat adalah 2-4 mm, dan celah yang diizinkan adalah 0-15mm

Kemampuan deteksi cacat kawat putus (LF)

Kualitatif: akurasi deteksi kualitatif kawat putus terpusat tunggal adalah 99.99%

Kuantitatif: Jumlah kawat putus di satu tempat memungkinkan satu atau satu akar yang setara untuk salah menilai

Tingkat akurasi lebih dari 92% ketika jumlah kawat putus di satu tempat terdeteksi tanpa kesalahan selama lebih dari 100 kali

Laju perubahan kuantitatif penampang logam (LMA)

The kesalahan pengulangan yang diizinkan dari sensitivitas deteksi adalah ±0.055%

The kesalahan yang diizinkan dari nilai indikasi presisi pengujian: ± 0.2%

Kemampuan Deteksi Posisi (L): Persentase kesalahan nilai indikasi panjang deteksi: ±0.2%

Catu daya: 5V dari baterai komputer

Berat sensor: spesifikasi umum < 10kg (disesuaikan sesuai dengan situasi aktual)

Suhu sekitar: -10℃~40℃ Tekanan atmosfer: 86~106Kpa Kelembaban relatif: ≤85%
