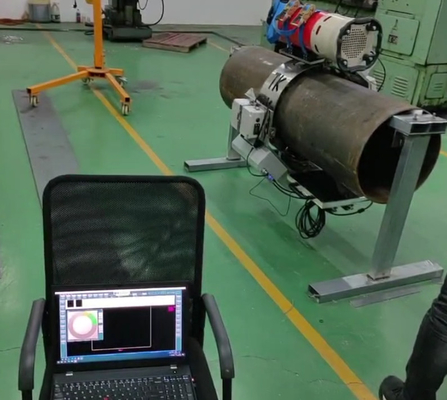

HXPC-200ASistem Penjelajah Tembok Luar Saluran Pipa
1. Pengantar Umum
(1) Merek peralatan: HUATEC
(2) Model: HXPC-200A
(3) Kecepatan perjalanan: ≥100mm/s;
(4) Mode berjalan mengadopsi jenis jalur untuk memastikan orientasi vertikal las: ± 1mm, orientasi arah berjalan
Keakuratan: ±1mm;
(5) Hal ini dapat memenuhi persyaratan penggerak dari mesin sinar arah satu-bayangan double-wall untuk pipa dengan diameter kurang dari 1600mm;
(6) Gunakan sistem komunikasi nirkabel 5G dual-band, jarak kontrol: 100 meter (tanah terbuka);
(7) Penggunaan catu daya baterai lithium suhu rendah terintegrasi 36V, mudah diganti, dapat bekerja normal pada minus 40°C;
(8) Jam kerja: lebih dari 8 jam;
(9) Konsumsi daya: ≤ 150W;

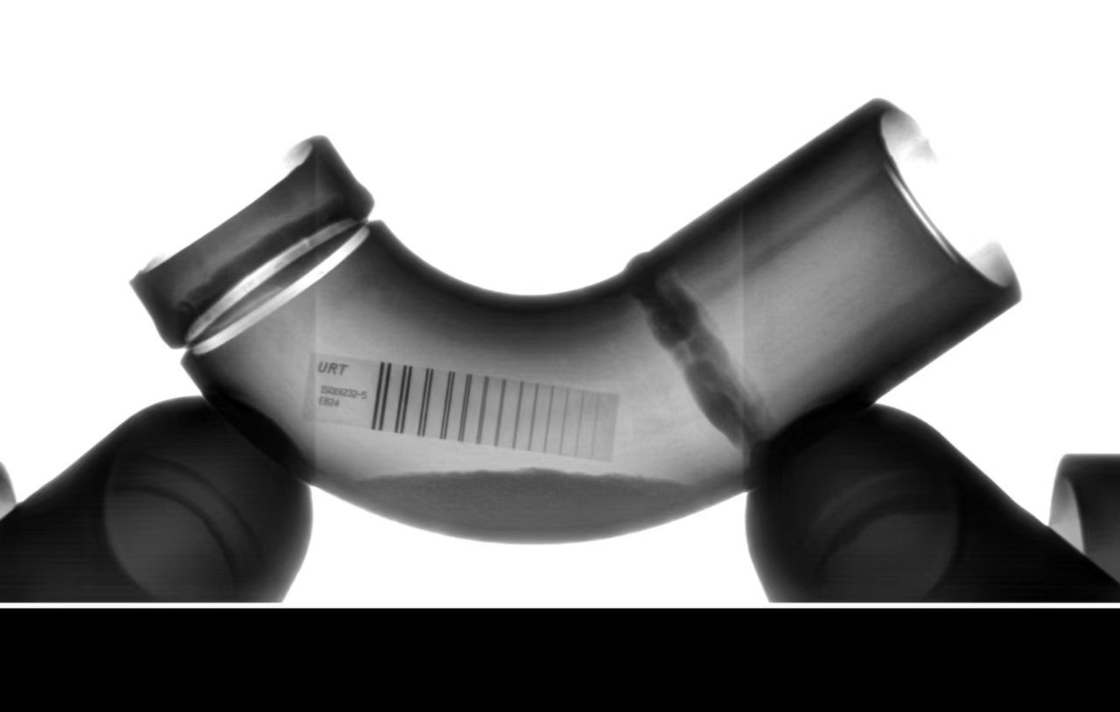

(10) Penggerak sinkron dengan kendaraan pendakian dinding tabung (scaner datar) untuk menyelesaikan persyaratan deteksi transillumination DR double-wall single-shadow
| Merek peralatan: HUATEC |
Model: HXPC-200A |
| Kecepatan perjalanan: ≥ 100 mm/s; |
Konsumsi daya: ≤ 150W; |
| Waktu kerja: lebih dari 8 jam; |
Nama peralatan: mesin deteksi cacat sinar-X frekuensi tinggi portabel tekanan konstan |
| - Tube sinar: tabung logam keramik |
Model: XXG 300JYGF |
| Rentang regulasi tegangan tabung sinar-X: 50-300kV |
Langkah regulasi tegangan tabung: 1kV/langkah |
| Langkah regulasi arus tabung: 0,1mA/langkah |
Waktu paparan maksimum: 99 menit 59 detik |
2. Detektor cacat sinar-X portabel
(1) Nama peralatan: mesin deteksi kesalahan sinar-X frekuensi tinggi portabel tekanan konstan
(2) Model: XXG 300JYGF
(3) Tabung sinar-X: tabung logam keramik
(4) Mode pasokan listrik tabung sinar-X: tegangan konstan
(5) Rentang regulasi tegangan tabung sinar-X: 50-300kV
(6) Langkah regulasi tegangan tabung: 1kV/langkah
(7) arus tabung sinar-X: 0,5-3,0mA
(8) Langkah regulasi arus tabung: 0,1mA/langkah
(9) Waktu paparan maksimum: 99 menit 59 detik
(10) Jangka waktu pengaturan tekanan tinggi: 0-99 detik
(11) Daya maksimum tabung sinar-X: 900W
(12) Frekuensi operasi: 100kHz
(13) Ukuran fokus: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
(14) Ketebalan penetrasi: 65mm (baja A3, jarak fokus 700mm, film HUATEC D7, hitam negatif ≥ 2.0, 10
Permenit)
(15) Tingkat beban sementara: 100% (pada suhu sekitar 20°C, kondisi daya maksimum)
(16) Sudut radiasi: 40° x 55°
(17) Filter internal: 1mmBe
(18) Filter tambahan: 4mm Alequivalent
(19) Ukuran kepala pipa: φ295mmx775mm (termasuk cincin ujung)
(20) Berat kepala tabung: 29kg
(21) Kabel koneksi: 50M
(22) Kabel listrik: 10M
(23) Ukuran pengontrol: 465mmx154mmx323mm
(24) Berat pengontrol: 11,3kg
(25) Daya masukan: 200-250VAC, 47-400Hz
(26) Metode pendinginan anode: pendinginan udara paksa
(27) Suhu lingkungan yang diizinkan: -20°C~+40°C
3Aksesoris standar termasuk:
DR panel detektor pipa dinding luar mesin memanjat
Mesin sinar-X pipa dinding luar mesin memanjat
Detektor datar digital 1024,76μm,area gambar 233 x 97mm
Perangkat lunak pengambilalihan dan pemrosesan gambar digital
Komputer laptop
Detektor kesalahan sinar-X dengan frekuensi tinggi dan tekanan konstan (arah)
Kereta panduan crawler: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 pcs.
