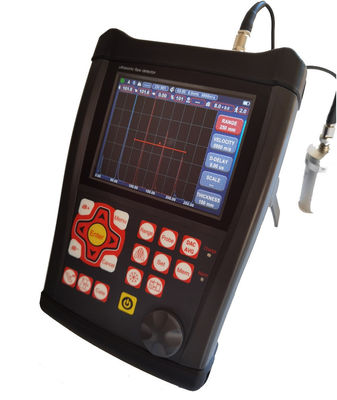

FD630 TOFD Mode Ketebalan Uji Ultrasonik Defect Detector

Spesifikasi

Rentang: 0-15000 mm, pada kecepatan baja

Kecepatan Material:100～20000 m/s

Frekuensi Pengulangan Pulsa:10-10000Hz

Rentang dinamis:≥38dB

Linearitas: Horizontal: +/-0.2% FSW, Vertikal: 0.25% FSH, Akurasi Amplifier +/-1 dB.

Daya Resolusi:>40dB (5P14)

Sisa Sensitivitas:>66dB

Tolak (penekanan): 0 hingga 80% tinggi layar penuh

500 pengaturan independen, kriteria apa pun dapat dimasukkan secara bebas, kita dapat bekerja di lokasi tanpa blok uji；

Memori besar dari 1000 grafik A

Mode Uji: Gema pulsa, elemen ganda, dan transmisi tembus

Jenis Probe: Lurus Tunggal, Sudut Tunggal, Ganda Lurus, Ganda Sudut

Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan

Satuan: Inci atau milimeter

Persyaratan Daya: AC Mains 100-240 VAC, 50-60 Hz

Penundaan Tampilan: -20 hingga 3400 µs

Penundaan Probe/Offset Nol: 0 hingga 99.99µs

Paket baterai Li-ion isi ulang internal berperingkat 7.2V pada 8000 mAh

Waktu pengoperasian nominal 15 jam tergantung pada kecerahan tampilan

Waktu pengisian ulang tipikal 4 jam

H×W×D(mm):260×175×60 (mm)

Berat: 1.2kg

Suhu Pengoperasian: -10℃ hingga 50℃

Suhu Penyimpanan: -30℃ hingga 50℃

Energi Pulsa: 200V, 300V, 400V, 500V dapat dipilih

Perbaikan: Gelombang setengah positif, gelombang setengah negatif, gelombang penuh, Sistem RF

Bandwidth (bandpass amplifier): 0.1 hingga 300 MHz

Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan

Sensitivitas: Maks 120 dB dalam resolusi yang dapat dipilih 0.1, 1.0, 2.0, 6.0 dB.

Koneksi Transduser: BNC atau LEMO

Fungsi

Tampilan otomatis lokasi cacat yang tepat (Kedalaman d, level p, jarak s, amplitudo, sz dB,ф).

Pengukuran cacat: Pengukuran cacat otomatis menggunakan AVG/AVG atau DAC, mempercepat pelaporan penerimaan atau penolakan cacat.

Kalibrasi otomatis titik nol transduser, Sudut, Tepi depan, dan Kecepatan material.

Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.

Menghubungkan U-disk, unit dapat memperoleh memori tanpa batas, keluaran laporan PDF, dan sistem Pembaruan.

Membuat video proses pengujian secara otomatis dan memutar; gunakan upan, panjang video tidak terbatas.

Bscan Warna.

TOFD.

Diagram las.

Ada 15 standar di unit.

Koneksi Bluetooth ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di lokasi.　AWS D1.1.

Fitur Koreksi Permukaan Melengkung.

Fungsi Pengukuran Tinggi Retak.

Perbesar gerbang: penyebaran rentang gerbang di seluruh lebar layar.

Fungsi penguatan otomatis.

Amplop: Tampilan simultan A-scan langsung pada laju pembaruan 60 Hz dan amplop A-scan

tampilan.

Peak Hold: Bandingkan bentuk gelombang puncak beku dengan A-Scan langsung untuk dengan mudah menafsirkan hasil pengujian.

Pembekuan Pemindaian: Pembekuan tampilan menyimpan data bentuk gelombang dan jalur suara.

Alarm: Bunyi bip dan LED.

Jam Waktu Nyata.

Isi gema.

Tanda tangkap.

Warna gema di dalam Gerbang.

Paket Instrumen Dasar

Detektor Cacat Ultrasonik Portabel

Transduser Sinar Lurus (2.5 MHz, Φ20)

Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°)

Kabel Interkoneksi untuk transduser (Q9-C5, atau C9-C5 opsional)

Paket Baterai Li-Ion Isi Ulang, 7.8 amp jam

Unit catu daya/pengisi daya

Manual Pengoperasian dalam Bahasa Inggris

Perangkat Lunak Aplikasi

Tali
