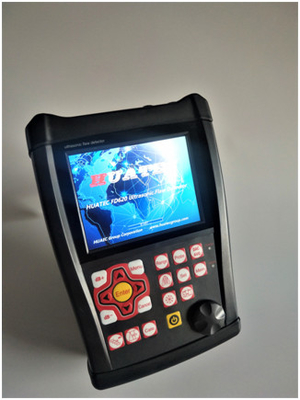

FD620 High Speed Real-time Defect Detection Video Recording Ultrasonic Defect Detector
★kalibrasi probe, membuat kurva dan operasi lainnya diminta oleh kotak dialog dalam seluruh proses, tidak perlu membaca manual
★ Semua alat termasuk apa yang Anda butuhkan: DAC, AVG, warna Bscan, AWS, dll
★Pulse Repetition Frequency: 30-3000Hz, penyesuaian yang tepat, pemindaian kecepatan tinggi, tidak pernah kehilangan deteksi
★ Rasio sinyal ke kebisingan yang tinggi, gema yang jelas dan stabil, desain anti-bising, sempurna untuk kondisi kerja yang sulit
★ 10-digit AD, high speed sampling mengarah pada diagram gema yang lebih baik dengan semua detail.
★ Layar berwarna nyata yang jernih.
★ Perekam video deteksi kesalahan waktu nyata kecepatan tinggi. penyimpanan data USB tak terbatas.
★ Koneksi gigi biru, aplikasi seluler menghasilkan laporan deteksi cacat di tempat dan mewujudkan pencetakan
★ IP65 standar. paduan + Silica gel kasus, tahan air dan debu, padat dan tahan lama. dukungan Damping membuatnya berdiri di setiap sudut.
★ Baterai bertahan 15 jam dengan satu kali pengisian. Setiap baterai memiliki kontrol pengisian sendiri sehingga dengan dua baterai dapat bekerja sepanjang waktu.
Spesifikasi
| Jangkauan |
0-25000 mm, pada kecepatan baja
|
| Kecepatan bahan |
100 ‰ 20.000 m/s
|
| Frekuensi Pengulangan denyut nadi |
30-3000Hz
|
| Jangkauan Dinamis |
≥ 38dB
|
| Linearitas |
Horizontal: +/- 0,2% FSW,
Vertikal: 2,5% FSH, Keakuratan Amplifier +/-1 dB
|
| Kekuatan Mengatasi Masalah |
> 40dB (5P14)
|
| Sisa-sisa Sensitivitas |
> 62dB
|
| Penolakan (penghapusan) |
0 sampai 80% tinggi layar penuh
|
| Memori besar |
1000 A grafik, 500 pengaturan independensi, setiap kriteria dapat dimasukkan secara bebas, kita dapat bekerja di tempat kejadian tanpa blok uji
|
| Modus Uji |
Pulse echo, elemen ganda dan transmisi melalui
|
| Jenis Sonde |
Satu lurus, sudut tunggal, lurus ganda, sudut ganda, melalui, merangkak, permukaan
|
| Monitor Gerbang |
Dua gerbang independen dikendalikan di seluruh rentang menyapu
|
| Satuan |
Inci atau milimeter
|
| Kebutuhan Daya |
AC Main 100-240 VAC, 50-60 Hz
|
| Tampilkan Penundaan |
-20 sampai 3400 μs
|
| Probe Delay/Zero Offset |
0 sampai 99,99μs
|
| Kekuatan |
Baterai Li-ion internal yang dapat diisi ulang 7,2V pada 8000 mAh
Waktu operasi nominal 15 jam tergantung pada kecerahan layar
4 jam waktu pengisian daya khas
|
| H×W×D(mm) |
260×175×60 (mm)
|
| Suhu operasi |
-10°C sampai 50°C
|
| Suhu penyimpanan |
-30°C sampai 50°C
|
| Energi Pulsa |
200V, 300V, 400V, 500V dapat dipilih
|
| Perbaikan |
Positif setengah gelombang, negatif setengah gelombang, full wave, RF System
|
| Bandwidth (amplifier bandpass) |
0.2 sampai 20 MHz
|
| Monitor Gerbang |
Dua gerbang independen dikendalikan di seluruh rentang menyapu
|
| Sensitivitas |
120 dB maksimal dalam resolusi yang dapat dipilih 0.1, 1.0, 2.0, 6,0 dB
|
| Koneksi Transduser |
BNC atau LEMO
|
Fungsi
Tampilan otomatis lokasi kesalahan yang tepat ((Lebar d,level p,jarak s,amplitudo,sz dB,ф).
Ukuran cacat: Ukuran cacat otomatis menggunakan AVG/AVG atau DAC, kecepatan pelaporan penerimaan atau penolakan cacat.
Kalibrasi otomatis transduser Zero-point, Angle, tepi depan dan material Velocity.
Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.
Menghubungkan Memory Disk, unit bisa mendapatkan memori tak terbatas.
Otomatis membuat video proses tes dan bermain; menggunakan U Disk, panjang video tidak terbatas.
Color B-scan.
Ada 13 standar internasional yang dibangun di dalam unit.
Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat.1.
Fitur koreksi permukaan melengkung.
Fungsi pengukuran ketinggian retakan.
Magnify gate:Penyebaran rentang gerbang di seluruh lebar layar.
Fungsi keuntungan otomatis.
Envelope: Tampilan simultan live A-scan pada tingkat update 60 Hz dan envelope display A-scan.
Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.
Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jalur suara.
Alarm: Beep dan LED.
Jam Waktu Nyata.
Isi echo.
Menangkap target.
Warna Echo di dalam Gerbang.
Paket standar
Detektor Kecacatan Ultrasonik Portable FD620 1
Transduser sinar lurus (4 MHz, Φ10) 1
Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°) 1
Kabel penghubung untuk transduser (BNC-LEMO 00,atau opsional LEMO 01-LEMO 00) 1
Paket baterai Li-ion yang dapat diisi ulang, 8 ampere 1 jam
Sumber daya listrik/unit pengisi daya 1
Manual Operasi dalam bahasa Inggris 1
Perangkat Lunak Aplikasi 1
Tali 1
