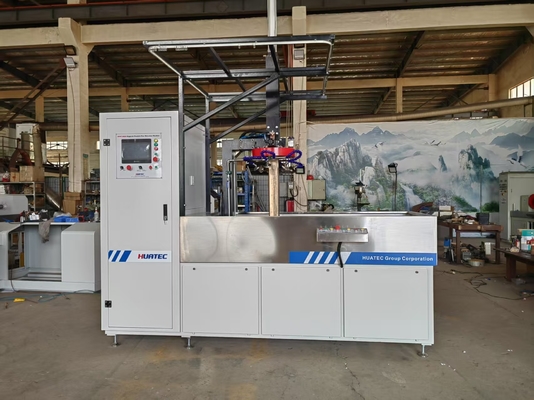

Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A

Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A
Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A

Gambar besar :  Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A

Detail produk:
Place of Origin: China
Nama merek: HUATEC
Sertifikasi: CE ISO
Model Number: HNP-6000A
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1 set
Delivery Time: 10-20 work days
Payment Terms: T/T, Western Union, Paypal
Supply Ability: 50 Set per month

Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A

Deskripsi
Longitudinal magnetizing flux potential(AT): 12000 Inside diameter of coil(mm): 400
Control mode: Manual/semi-automatic Longitudinal magnetic potential: 0~12000AT
Detection sensitivity: A1 standard test film (15/50) clearly displayed
Menyoroti:

Mesin Deteksi Kelemahan Partikel Magnetik

,

Mesin Deteksi Cacat Partikel Fluoresen Magnetik

,

Deteksi cacat partikel fluoresen magnetik

Mesin deteksi cacat partikel magnetik fluoresen HMP-6000A



Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 0Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 1Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 2Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 3Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 4



Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 5

Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 6

Mesin Deteksi Cacat Partikel Fluoresen Magnetik HMP-6000A 7



(1) Proses pengujian:

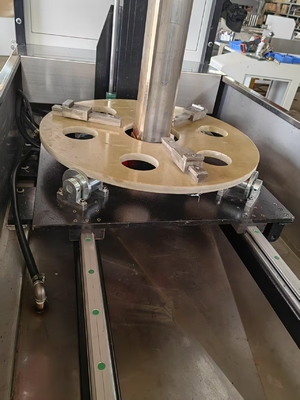

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking



Prinsip kerja

Deteksi cacat partikel magnetik menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja,yang memanfaatkan perbedaan antara cacat permukaan dan hampir permukaan produk baja (seperti retakan), inklusi slag, garis rambut, dll.) permeabilitas dan permeabilitas magnetik dari baja.membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetikDengan demikian menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - tanda magnetik, di bawah kondisi pencahayaan yang tepat, menunjukkan lokasi dan bentuk cacat



penggunaan

Mesin deteksi cacat partikel magnetik fluoresensi digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja ferromagnetik (seperti cincin bantalan, cincin gigi, silinder, kerucut, dll.) karena penempaan,pemadam, penggilingan, kelelahan yang disebabkan oleh retakan dan penyertaan slag dan cacat kecil lainnya.



Menegakkan standar

Mesin deteksi cacat partikel magnetik: GB/ T8290-2011

Kondisi pengamatan untuk inspeksi partikel magnetik: GB/T 5097-2020/ ISO 3059:2012

American Society for Materials and Testing: Metode Uji Partikel Magnetik ASTM E1444-01

Uni Eropa, standar internasional: DIN EN ISO 9934-2-2003



Parameter teknis

Jarak elektroda: 0~500mm

Arus lingkar: 0~8000A

Potensi magnet longitudinal: 0 ~ 12000AT

Metode deteksi: deteksi partikel magnetik fluoresensi

Mode magnetisasi: magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit

Mode penjepit: penjepit pneumatik

Efek demagnetisasi: remanensi kurang dari 0,3mT

Sensitivitas deteksi:Film uji standar A1 (15/50) ditampilkan dengan jelas

Sumber daya: AC tiga fase 5 kabel 380V 50Hz



Daftar parameter teknis

arus

nama

AC


Arus magnetisasi lingkaran(A) 6000A
Potensi fluks magnetisasi longitudinal(AT) 12000
Diameter dalam kumparan(mm) 400
Jarak elektroda maksimum(mm) 500
tuan rumah Tipe split (kabin kontrol listrik terpisah dari mesin utama)
sensitivitas Sebuah tipe shim ((15/50)Tampilan jelas
Tingkat beban sementara ≤ 30%
Modus kontrol Manual/semi-otomatis

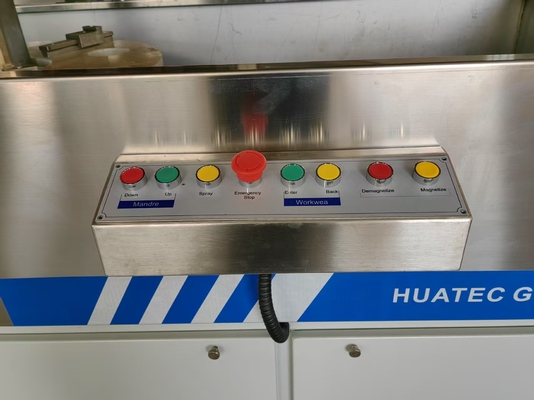

Antarmuka operasi Tombol / layar sentuh
Modus penjepit Pneumatik
Metode magnetisasi AC Magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit
Demagnetisasi AC Demagnetisasi atenuasi otomatis
Sinar UV Gantung, genggam
Waktu penyemprotan 3 ′′ 6 ′′ / Operasi manual
Waktu magnetisasi 0.5 "~ 2" / waktu
Waktu demagnetisasi 3 sampai 5 inci/waktu
Sumber udara 0.4-0.8MPa
Sumber daya Tiga fase lima kabel, 380V ± 10%, 50Hz



Tabel konfigurasi:

1 set mesin deteksi cacat partikel magnetik fluoresensi

1 set mekanisme penyaringan batang

1 set Pneumatic platform angkat

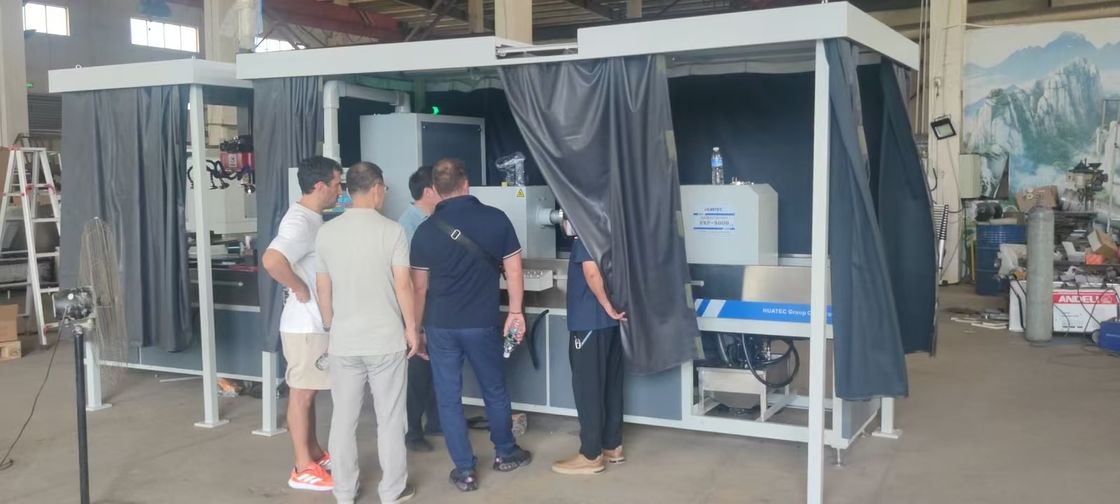

1 set Kamar gelap

1 set film uji standar

1 magnetometer residual

1 set switch kaki

1 lampu UV genggam
