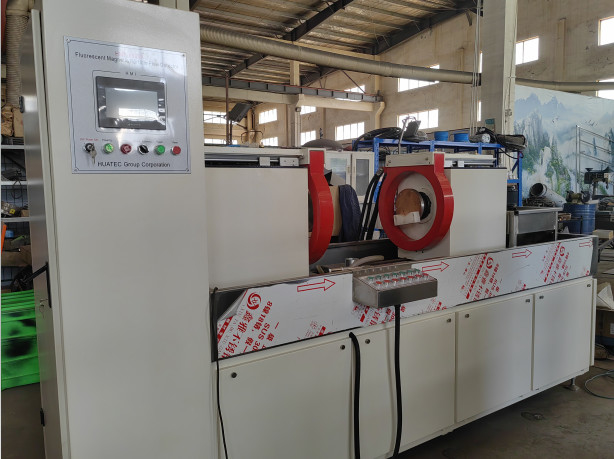

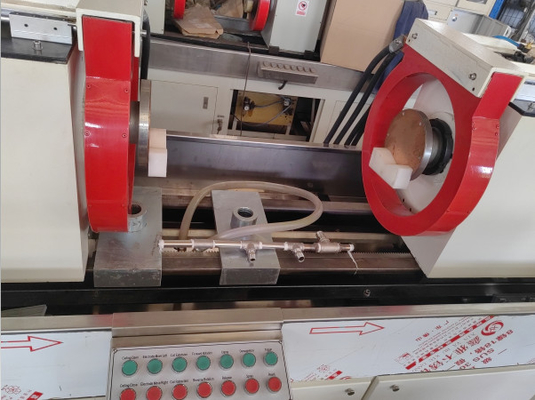

HMP-5000 Detektor Kerusakan Partikel Fluoresen Magnetik
Prinsip kerja
Menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja.Ini memanfaatkan perbedaan antara permeabilitas cacat permukaan dan hampir permukaan produk baja (seperti retakan), inklusi slag, garis rambut, dll) dan permeabilitas magnet baja, medan magnet pada diskontinuitas bahan ini akan terdistorsi setelah magnetisasi,membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetik, menggunakan karakteristik kebocoran magnetik di tempat cacat untuk menyerap bubuk magnetik,sehingga menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - tanda magnetik, dalam kondisi pencahayaan yang tepat, lokasi dan bentuk cacat dinyatakan sesuai.
| Parameter teknis |
|
|
Saat ini
Nama
|
HWDC/FWDC
(Opsional)
|
|
| |
| Arus magnetisasi lingkaran (A) |
5000 |
|
| Magnetisasi longitudinal MMF (AT) |
12000,16000,18000,20000 |
|
| Diameter dalaman kumparan opsional (mm) |
350,400,500,600 |
|
| Jarak elektrode maksimum opsional (mm) |
1000,1500,2000,3000,5000 |
|
| Mesin utama |
Tipe terintegrasi/dibagi (kabin kontrol terpisah dari mesin utama) |
|
| Sensitivitas |
Tampilan yang jelas pada benda uji Tipe A (30/50,15/50,7/50) |
|
| Siklus kerja |
≤ 30% |
|
| Modus kontrol |
Manual/Automatik |
|
| Antarmuka operasi |
Ammeter digital/Touchscreen |
|
| Mekanisme penjepit |
Manual/Pneumatic |
|
| Mode rotasi |
Manual/Listrik |
|
| Gerakan elektroda ekor |
Manual/Listrik |
|
| Metode magnetisasi AC |
Magnetisasi lingkar, longitudinal, komposit |
|
| Demagnetisasi AC |
Demagnetisasi peluruhan otomatis |
|
| Modus koreksi |
Hal ini dapat dilakukan dengan menggunakan alat pengukur gelombang (HWDC). |
|
| Metode magnetisasi AC/DC |
magnetisasi keliling AC,
Magnetisasi lingkaran DC, magnetisasi longitudinal AC, magnetisasi longitudinal DC, magnetisasi komposit lingkaran AC + DC longitudinal,Magnetisasi komposit longitudinal DC circumferential + AC
|
|
| Demagnetisasi DC |
Demagnetisasi frekuensi ultra rendah |
|
| Lampu UV |
Tergantung / Di tangan |
|
| Waktu penyemprotan |
3 ¢ 6 detik / Kontrol manual |
|
| Waktu magnetisasi |
0.52 detik per siklus |
|
| Waktu pengamatan rotasi |
5 ¢ 10 detik |
|
| Waktu demagnetisasi |
35 detik per siklus |
|
| Pasokan udara |
0.4-0.8MPa |
|
| Sumber daya listrik |
Tiga fase lima kawat, 380V±10%, 50Hz |
|
| Dimensi keseluruhan (mm) |
Panjang: 1,5m + jarak elektroda |
|
| Lebar: 2,000Tinggi: 2,200 |
|
Aplikasi
Ini dirancang untuk mendeteksi permukaan dan dekat permukaan mikro-cacat (misalnya, retakan, inklusi slag) dari benda kerja ferromagnetik (seperti baut, pin, bushing, gigi, cincin gigi, poros engkol, dll.)) disebabkan oleh pemalsuan, pemadam, penggilingan, kelelahan, dan proses lainnya.
Standar Kepatuhan
Detektor defek partikel magnetik: GB/T 8290 2011
Kondisi pengamatan untuk inspeksi partikel magnetik: GB/T 5097-2020 / ISO 3059:2012
Standar ASTM: Metode Deteksi Partikel Magnetik ASTM E1444-01
Standar UE/Internasional: DIN EN ISO 9934-2:2003
Parameter teknis
Jangkauan deteksi: Diameter: 0~260 mm, Panjang: 1,200 mm (Jangkauan yang dapat disesuaikan 0~3,000 mm)
Metode deteksi: deteksi partikel magnetik fluoresensi atau non-fluoresensi
Metode magnetisasi: magnetisasi lingkar, longitudinal, dan komposit
Jarak elektroda: 0 ‰ 1200 mm, rentang yang dapat disesuaikan 0 ‰ 6000 mm
Mekanisme penjepit: penjepit manual/pneumatik
Arus magnetisasi: 0 ‰ 6000A
Efek demagnetisasi: Magnetisme residual <0,3 mT
Sensitivitas: Tampil jelas pada alat uji standar tipe A1 (15/50 μm)
Sumber daya: AC tiga fase lima kawat 380V 50Hz
Konfigurasi standar:
Unit utama inspeksi partikel magnetik
DigitalAmmeter
Ruang Gelap Lampu dengan Tirai Pelindung
Lampu UV gantung
Partikel Fluoresen Magnetik
Tabung Uji Konsentrasi Suspensi Magnetik
Magnetometer
Konfigurasi Opsional:
Kamar gelap setengah tertutup
Ruang gelap tertutup sepenuhnya
Magnetisasi DC (HWDC/FWDC)
Panel kontrol layar sentuh
Pengamatan rotasi (manual/elektrik)
Elektrode ekor yang dipindahkan secara listrik
Mat jaring tembaga tahan api
| Model |
Konfigurasi |
Gerakan elektroda ekor |
Pengamatan Rotasi |
Panel Operasi |
| Manual |
Listrik |
Manual |
Listrik |
Ammeter digital |
Layar sentuh |
| Ekonomi |
Basic Darkroom |
√ |
|
√ |
|
√ |
|
| Standar |
Kamar Gelap setengah tertutup |
√ |
|
|
√ |
√ |
|
| Lanjutan |
Kamar Gelap Tutup |
|
√ |
|
√ |
|
√ |
