HRD-120 Integrated Internal dan External Wire Rope Defect On Line Detection Machine

HRD-120 Integrated Internal dan External Wire Rope Defect On-line Detection Machine

一. Ringkasan produk

◆On-linedeteksi tali kawatinternal dan eksternalkabel yang rusak, keausan, karat, deformasi, untaian yang longgar, kawat yang terputus, perubahan bahan dan cacat lainnya.

◆ Laporan hasil uji dapat memenuhi standar industri yang berbeda dan berisi jumlah kawat yang rusak dan rasio luas kawat yang rusak terhadap total luas kawat yang rusak.

◆ Penggunaan antarmuka komputer USB (kabel) atau "jaringan Wi-Fi sendiri" (tanpa kabel) analisis pemrosesan sampling langsung, dengan alarm suara dan cahaya online dan tampilan hasil secara real-time.

◆ Sensor struktur melingkar, lingkaran lingkar, magnetisasi aksial, magnetisasi tali kawat instan ke keadaan jenuh.

◆ Sensor ini menggunakan lapisan aluminium paduan, dengan fungsi tahan air, tahan debu, tahan kejut dan tahan kelembaban.

◆ Operasi yang stabil, kinerja yang dapat diandalkan, akurasi deteksi yang tinggi, kinerja anti-interferensi yang kuat, data yang akurat.

◆ Perangkat Lunak DAPTAS ke Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 berbagai sistem operasi komputer

◆ Digunakan secara luas di pertambangan, jalur kabel, peralatan angkat, lift, mesin pelabuhan, jembatan kabel dan bidang lainnya.

二.Konfigurasi dan model sistem

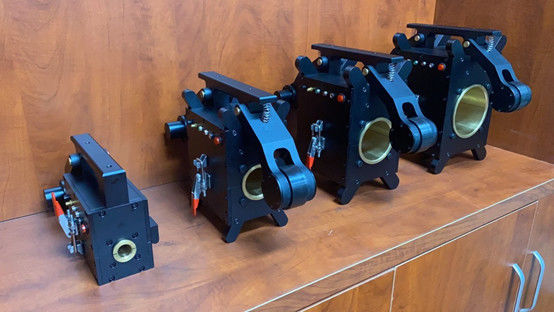

Semua perlu disesuaikan: Mesin deteksi cacat tali kawat (48mm kecil - 78mm menengah - 108mm besar)

Catatan: 1, di antaranya 7 tablet komputer dual-use opsional (menurut permintaan, biaya tambahan);

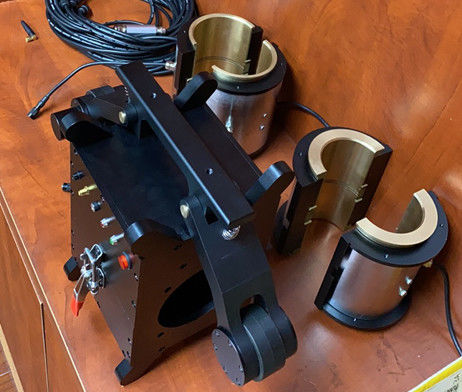

2, semua ukuran dapat disesuaikan sesuai permintaan (dan dapat disesuaikan dengan tepat lapisan yang dapat diganti); Seperti 48mm + 24mm busing yang dapat diganti

三.Kualifikasi inti teknis dan hukum

1. instrumen virtual: tali ketidakpastian tak terbatas. hanya penerapan teknologi instrumen virtual, mengganti instrumen tradisional dengan perangkat lunak,dan pemrosesan pengambilan sampel langsung oleh komputer dapat memastikan tidak ada deteksi yang hilang dan tidak ada penilaian yang salah, sama seperti menonton film, memindai kawat sepanjang proses, hasilnya akurat dan dapat diulang.

2. Tiga instrumen tetap: Menurut standar nasional untuk kawat tali scrap di industri yang berbeda, produk ini menerapkan elektromagnetik kualitatif, kuantitatif, penentuan posisi,deteksi non-destruktif tali kawat secara online kabel internal dan eksternal yang rusak, karat, keausan, perubahan luas bagian logam, untaian longgar, kabel lompat, deformasi, anomali material dan cacat lainnya.

3Instrumen hukum: sesuai dengan standar ASTM1571-2021 Amerika dan standar nasional GB/T21387-2008.

四. Indikator teknis

Seluruh seri dapat mendeteksikisaran diameter tali kawat:φ1.5-300mm (harus mengkonfigurasi berbagai seri spesifikasi sensor)

Sensor dan kecepatan relatif tali kawat: 0,0-6,0 m/s Terbaik: 0,1-0,5 m/s

Celah terbaik antara lengan panduan sensor dan tali kawat adalah 2-4 mm, dan celah yang diizinkan adalah 0-15mm

Kemampuan untuk mendeteksi cacat kabel yang rusak (LF)

Kualitatif:Keakuratandari deteksi kualitatif dari kawat rusak tunggal terpusat adalah99.99%

Kuantitatif: Jumlah kabel yang rusak di satu tempat memungkinkan satu atau satu akar setara untuk salah menilai

Tingkat akurasi lebih dari 92% ketika jumlah kabel yang rusak di satu tempat terdeteksi tanpa kesalahan lebih dari 100 kali

Tingkat perubahan kuantitatif dari metal cross section (LMA)

Peraturankesalahan repeatability yang diizinkansensitivitas deteksi adalah± 0,055%

Peraturankesalahan yang diizinkandari nilai indikasi presisi uji:± 0,2%

Posisi (L) Kemampuan deteksi: persentase kesalahan dari nilai indikasi panjang deteksi: ±0,2%

Sumber daya listrik:5V dari baterai komputer

Berat sensor: spesifikasi umum < 10kg (disesuaikan sesuai dengan situasi aktual)

Suhu lingkungan:- 10°C~40°CTekanan atmosfer:86 ~ 106Kpa Kelembaban relatif:≤ 85%
