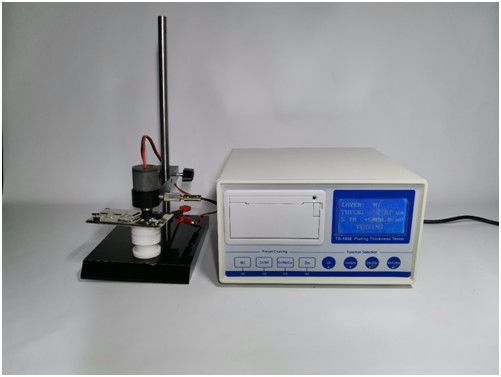

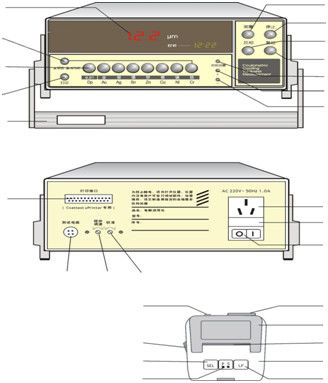

HUATEC TG-100ECoulometricKetebalan Penguji Lapisan Logam Ketebalan Gauge Gauge ketebalan elektrolitik Inbuilt Printer

Cara memilih larutan elektrolitik

Penunjukan larutan elektrolitik dan kombinasi logam dan basa yang terdeposit

Cara mengukur logam plating lapisan tunggal

Contoh: Pengukuran zinc plating dengan passivasi putih pada substrat baja, ketebalannya adalah 10μm.

1. Gunakan karet untuk menghapus film pasivasi di permukaan zinc plating dari barang yang akan diukur.
2. Tekan kepala pengujian secara vertikal pada permukaan benda yang akan diukur, tekan cukup sampai tidak ada kebocoran.
3. Solusi elektrolitik A8 dipilih dari tabel 2 untuk kombinasi zinc plating pada substrat baja. Sel harus diisi dengan 2 ml larutan elektrolitik dengan menggunakan dropper.Sel tidak akan penuh. (Level larutan sekitar 3 mm dari bukaan sel)
4. Masukkan pipet ke bagian bawah sel elektrolisis, menghisap berulang kali untuk menghilangkan gelembung udara dari sel,memungkinkan larutan elektrolitik untuk bersentuhan sepenuhnya dengan plating seng, sebelum menempatkan pengaduk ke posisi yang diberikan.
5. Tekan tombol Zn.
6. Masukkan colokan sinyal ke lubang sekrup elektroda, pasang klip sinyal merah ke benda yang dilapisi dan pastikan bahwa koneksi telah dilakukan dengan benar.
7. Tekan tombol pengukuran, penggerak mulai berputar, sementara alarm berbunyi, pengukuran akan dihentikan secara otomatis, ketebalan 10 μm telah ditampilkan pada indikator,Tekan tombol berhenti.
8. Tekan tombol cetak untuk mendapatkan daftar hasil pengukuran. (jika Anda tidak membutuhkan daftar, Anda dapat melewatkan langkah ini)
9. Angkat pengaduk, bersihkan larutan elektrolitik yang digunakan dengan menggunakan pipet, angkat kepala pengujian, lepaskan barang tersebut.
10. Bersihkan permukaan dalam sel dan gasket dengan mencuci dengan air dan mengusap.

Bagaimana mengukur plat kromium keras

Contoh: Pengukuran plat kromium keras pada substrat baja, ketebalan plat kromium keras adalah 35μm.

1. Gunakan karet untuk menghapus film pasivasi pada permukaan kromasi dari barang yang akan diukur.
2. Tekan kepala pengujian secara vertikal pada permukaan benda yang akan diukur, gunakan tekanan yang cukup sampai tidak ada kebocoran.
3. Solusi elektrolitik A2 dipilih dari tabel 2, sel harus diisi dengan 2 ml larutan elektrolitik dengan menggunakan dropper.(Level larutan sekitar 3 mm dari bukaan sel)
4. Masukkan pipet ke bagian bawah sel elektrolisis.memungkinkan larutan elektrolitik untuk bersentuhan sepenuhnya dengan plat kromium.

Catatan: Saat mengukur plating krom, penempatan pengaduk tidak diperlukan.

5. Menekan plating tombol Cr pilih dan tombol pengukuran Cr. (plating tombol Cr pilih: --- mengukur krom hiasan --- mengukur krom keras)
6. Masukkan colokan sinyal ke lubang sekrup elektroda, pasang klip sinyal merah ke benda yang dilapisi dan pastikan bahwa koneksi telah dilakukan dengan benar.
7. Tekan tombol pengukuran, pengaduk mulai berputar,ketika ketebalan 15μm ditampilkan pada indikator tekan tombol stop kemudian tekan tombol print (jika tidak tester tidak bisa bekerja normal), perbarui larutan elektrolitik, tekan lagi tombol pengukuran.Catat ketebalan plating kromium keras.
8. Bersihkan larutan elektrolitik yang digunakan dengan menggunakan pipet. Angkat kepala pengujian.
9. Bersihkan permukaan bagian dalam sel dan gasket dengan mencuci dengan air dan menghapus.

Bagaimana mengukur multi-lapisan plating

Contoh: Pengukuran ketebalan endapan multi-lapisan yang terdiri dari tembaga,ketebalan lapisan komponen adalah 0,4μm krom, 14μm nikel, 10μm tembaga.

1. Gunakan karet untuk menghapus film pasivasi pada permukaan plating pada barang yang akan diukur
2. Tekan kepala pengujian secara vertikal pada permukaan benda yang akan diukur, gunakan tekanan yang cukup sampai tidak ada kebocoran.
3. Solusi elektrolitik A2 dipilih dari tabel 2, sel harus diisi dengan 2 ml larutan elektrolitik dengan menggunakan dropper.(Level larutan sekitar 3 mm dari bukaan sel)
4. Masukkan pipet ke bagian bawah sel elektrolisis.memungkinkan larutan elektrolitik untuk bersentuhan sepenuhnya dengan plat kromium.

Catatan: Saat mengukur plating krom, penempatan pengaduk tidak diperlukan.

5. Tekan tombol T & Cr.
6. Masukkan colokan sinyal ke lubang sekrup elektroda, pasang klip sinyal merah ke benda yang dilapisi dan pastikan bahwa koneksi telah dilakukan dengan benar.
7. Tekan tombol pengukuran, penggerak mulai berputar, sementara buzzer alarm, pengukuran akan dihentikan secara otomatis, ketebalan 0,4μm telah ditampilkan pada indikator,Tekan tombol pengukuran 1 ∼ 2 kaliCatat ketebalan plating krom (nilai pengukuran didasarkan pada nilai yang diperoleh dari berbunyi pertama).
8. Bersihkan larutan elektrolitik yang digunakan dengan menggunakan pipet tanpa mengangkat bagian atas sel.Cuci sel 1-2 kali dengan air deionisasi sebelum mengisi sel dengan 2 ml larutan elektrolitik A5 (lihat Tabel 2)., larutan elektrolitik A5 untuk perpaduan nikel pada substrat tembaga), dan kemudian menempatkan pengaduk ke posisi pemberi.
9. Ulangi langkah 7 seperti di atas dan catat ketebalan 14μm dari plating nikel.

10. Ulangi langkah 7, 8 seperti di atas dan catat ketebalan 10μm dari plating tembaga.
11. Bersihkan larutan elektrolitik yang digunakan dengan menggunakan pipet. Angkat kepala pengujian.
12. Bersihkan permukaan dalam sel dan gasket dengan mencuci dengan air dan mengusap.

Rumus dan metode persiapan larutan elektrolitik

Persyaratan: Larutan elektrolitik membutuhkan persiapan dari kelas murni bahan kimia analitis dan air suling.

Fitur

• Memungkinkan pengukuran ketebalan lapisan tunggal logam galvanisasi
• Jenis plating standar yang telah ditetapkan adalah: krom dekoratif, krom keras, nikel, tembaga (tembaga pada zat besi atau non-logam), seng, timah, perak, dan emas 8 jenis plating.Jika Anda ingin menguji jenis plating lainnya, Anda harus memodifikasi jenis plating yang telah ditetapkan. misalnya, jika Anda perlu menguji nikel elektroless (pelanggan mungkin tidak menguji perak), Anda dapat mengubah perak untuk nikel elektroless.
• Memungkinkan pengukuran ketebalan lapisan individu dari lapisan galvanis multi-lapisan
• Memungkinkan pengukuran ketebalan lapisan galvanis pada bahan tidak konduktif seperti plastik
• Tampilan digital memungkinkan pembacaan langsung tebal yang diukur dengan mudah dan akurat dalam sistem desimal
• Dilengkapi dengan printer miniatur, yang dapat secara otomatis mencetak jenis plating, ketebalan dan waktu pengujian
• Perbedaan potensial tidak dapat diukur
• Dirancang untuk digunakan sesuai dengan prosedur pengujian standar yang sesuai dengan Spesifikasi ISO

Spesifikasi

Model: TG-100E

Sumber daya: AC 220V±10%, 50 ∼60Hz

Konsumsi daya: Tidak lebih dari 25 W

Berat kotor: Sekitar 9 kg

Ukuran kemasan: 370×440×230 ((mm) untuk badan penguji

Jangkauan pengukuran: kesalahan 050μm: ≤±10%

Daftar rinci:

Badan penguji TG-100E 1

Stand pengujian potensial 1

Kabel sinyal untuk transduser potensial 1

Sel elektrolisis 1

Gasket 1

Larutan elektrolisis A2, A4, A5, A8 1

Karet 1

Botol porsinya 2

Puting 1

Instruksi, kartu jaminan 1

Pengukuran sebelum pemeriksaan

1.Letakkan penguji, tempat pengujian dan tempat bahan kimia di meja kerja secara merata dan lurus.

2. Pastikan bahwa catu daya adalah AC 220V.
3. Sambungkan penguji ke meja pengujian menggunakan kabel.
4. Tekan tombol pemasangan pilih, pemotongan klip sinyal ke terminal colokan sinyal, menyalakan saklar daya dan kemudian tekan tombol pengukuran,pengaduk harus berputar dan yang ditampilkan mulai menghitung. Putuskan jalur penghubung antara klip sinyal dan terminal colokan sinyal, tester harus segera berhenti untuk menghitung dan alarm.Dengan demikian kondisi penguji dapat dianggap normal.
