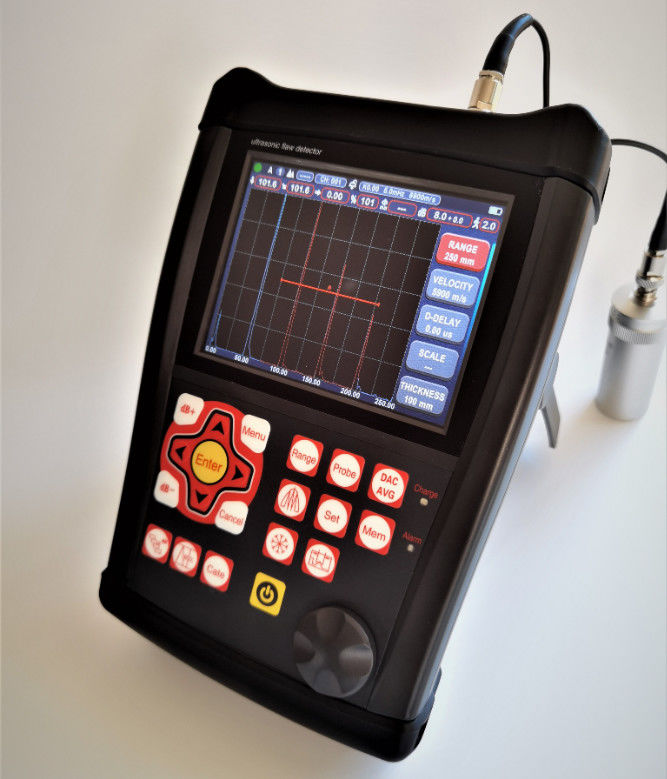

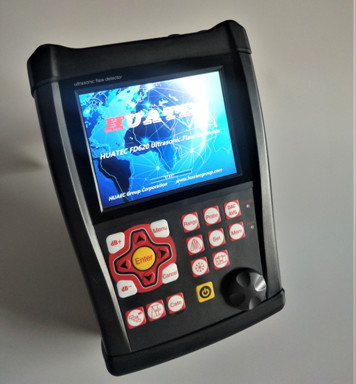

FD630 Detektor Kecacatan Ultrasonik Efisien Tinggi TOFD Deteksi Ketebalan Pengujian

Spesifikasi

Jangkauan: 0-15000 mm, pada kecepatan baja

Kecepatan material:100 ∼20000 m/s

Frekuensi Pengulangan Pulsa: 10 - 10000Hz

Jangkauan dinamis:≥38dB

Linearitas: Horizontal: +/- 0,2% FSW, Vertikal: 0,25% FSH, Keakuratan Amplifier +/- 1 dB.

Kekuatan Resolusi:> 40dB (5P14)

Sensitivitas Sisa:> 66dB

Penolakan (penindasan): 0 sampai 80% tinggi layar penuh

500 pengaturan kemandirian, setiap kriteria dapat dimasukkan secara bebas, kita dapat bekerja di tempat kejadian tanpa blok uji;

Memori besar 1000 A grafik

Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui

Tipe probe: lurus tunggal, sudut tunggal, lurus Daul, Daul Anlge

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Satuan: Inci atau milimeter

Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz

Penundaan Tampilan: -20 sampai 3400 μs

Probe Delay/Zero Offset: 0 sampai 99,99μs

Baterai Li-ion internal yang dapat diisi ulang 7,2V pada 8000 mAh

Waktu operasi nominal 15 jam tergantung pada kecerahan layar

4 jam waktu pengisian daya khas

H×W×D(mm):260×175×60 (mm)

Berat:1.2kg

Suhu operasi: -10°C sampai 50°C

Suhu penyimpanan: -30°C sampai 50°C

Energi pulsa: 200V, 300V, 400V, 500V dapat dipilih

Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF System

Bandwidth (amplifier bandpass ): 0,1 hingga 300 MHz

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Sensitivitas: 120 dB maksimal dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.

Koneksi transduser: BNC atau LEMO

Fungsi

Tampilan otomatis lokasi kesalahan yang tepat ((Lebar d,level p,jarak s,amplitudo,sz dB,ф).

Ukuran cacat: Ukuran cacat otomatis menggunakan AVG/AVG atau DAC, kecepatan pelaporan penerimaan atau penolakan cacat.

Kalibrasi otomatis transduser Zero-point, Angle, tepi depan dan material Velocity.

Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.

Menghubungkan U-disk, unit dapat mendapatkan memori tak terbatas, laporan PDF keluar put dan sistem Upadte.

Membuat video otomatis dari proses tes dan bermain; gunakan uppan, panjang video tidak terbatas.

Pindai warna B.

TOFD.

Diagram las.

Ada 15 standar di unit.

Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat.1.

Fitur koreksi permukaan melengkung.

Fungsi pengukuran ketinggian retakan.

Magnify gate:penyebaran rentang gate di seluruh lebar layar.

Fungsi keuntungan otomatis.

Envelope: Tampilan simultan live A-scan pada tingkat update 60 Hz dan envelope A-scan

tampilan.

Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.

Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jalur suara.

Alarm: Beep dan LED.

Jam Waktu Nyata.

Isi echo.

Menangkap target.

Warna Echo di dalam Gerbang.

Paket Instrumen Dasar

Detektor Cacat Ultrasonik Portable

Transduser sinar lurus (2,5 MHz, Φ20)

Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°)

Kabel interkoneksi untuk transduser (Q9-C5, atau opsional C9-C5)

Paket baterai Li-Ion yang dapat diisi ulang, 7,8 ampere jam

Sumber daya listrik/unit pengisi daya

Manual Operasi dalam bahasa Inggris

Perangkat Lunak Aplikasi

Gelang
