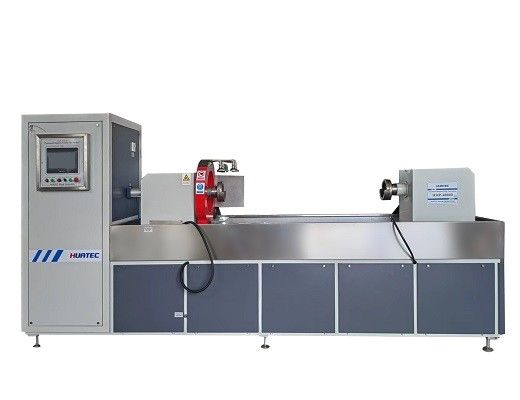

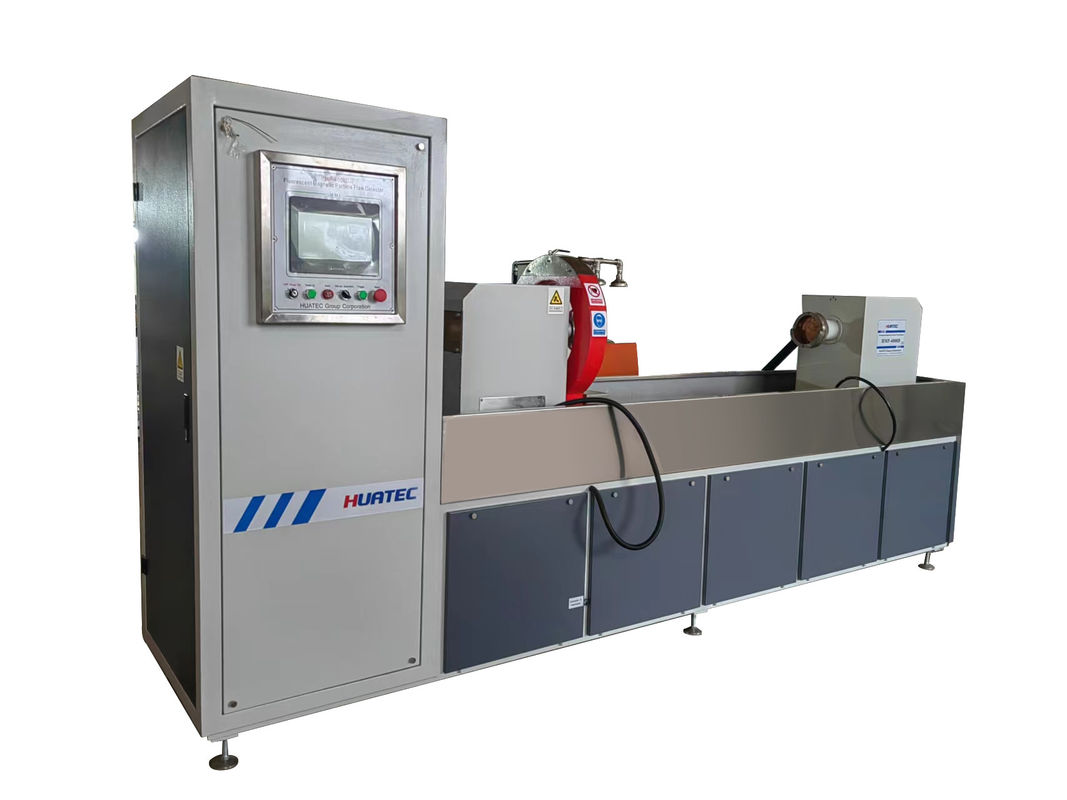

HMP-4000D Detektor Kerusakan Partikel Magnetik presisi tinggi

HMP-4000D Detektor Kerusakan Partikel Magnetik presisi tinggi

1. Deskripsi komponen perangkat

1.1 Informasi Umum Perangkat

Peralatan adalah satu mesin, manual loading dan unloading, peralatan mengadopsi batang penjepit, teknologi magnetisasi komposit, elektroda kanan pneumatik penjepit, penjepit stroke 0-50mm,Automatic attenuation demagnetization, penyemprotan otomatis, pemulihan, pergaulan dan filtrasi suspensi magnetik.

Komponen utama dari peralatan adalah: sistem penjepit, magnetisasi sistem catu daya, sistem kontrol listrik, suspensi magnetik semprotan aduk dan sistem pemulihan filtrasi, lampu hitam,Ruang gelap, sistem demagnetisasi dan sebagainya.

1.2 Sistem penjepit:

1.2.1, desain peralatan mekanisme penjepit horizontal, stroke penjepit 0-1500mm, dapat memenuhi panjang 1500mm, diameter luar 250mm dalam kebutuhan inspeksi benda kerja.Koil magnetisasi longitudinal adalah dua, satu di setiap sisi, masing-masing digerakkan oleh silinder, dan dapat dipindahkan untuk meningkatkan efek magnetisasi bagian sumbu panjang.

1.2.2Peralatan ini mengadopsi metode mand-rod khusus untuk melakukan magnetisasi lingkar benda kerja melalui metode rod,dan memeriksa berbagai retakan radial halus yang mungkin ada di permukaan internal dan eksternalMagnetisasi longitudinal dari benda kerja dilakukan dengan metode kumparan, dan berbagai retakan halus cincin yang mungkin ada di permukaan benda kerja diperiksa.

1.2.3, untuk memastikan posisi yang tepat dari benda kerja untuk memenuhi persyaratan peralatan penjepit.

1.2.4, lingkar longitudinal dapat magnetisasi masing-masing, masing-masing memeriksa permukaan dalam dan luar benda kerja mungkin ada berbagai retakan melintang dan longitudinal;Komposit (serentak) magnetisasi benda kerja juga dapat dilaksanakan pada saat yang sama, dan berbagai cacat halus yang mungkin ada pada permukaan bagian dalam dan luar benda kerja dapat diperiksa secara komprehensif sekaligus.

1.2.5, ada platform kerja yang dirancang di depan meja kerja, yang nyaman untuk operasi pemuatan dan pemuatan.

1.3 Sistem pengendalian catu daya magnetisasi:

Peralatan mengadopsi modus magnetisasi AC, dua set pasokan daya magnetisasi independen di arah lingkar dan longitudinal,dan dua trafo utama memberikan arus magnetisasi masing-masingTeknologi konverter modul dikendalikan digunakan untuk mengontrol ukuran arus sirkuit, dan tegangan terisolasi dikirim ke elektroda dan kumparan yoke.Ukuran saat ini terus diatur dan instrumen yang sesuai diatur untuk menunjukkan untuk memastikan bahwa benda kerja mendapatkan intensitas magnetisasi yang ditentukan. Dengan fungsi kontrol fase power off, untuk menjaga magnet residual yang stabil, dapat digunakan untuk deteksi cacat metode magnet residual.

1.4 Sistem kontrol listrik (layar sentuh opsional, berikut ini termasuk * nomor yang terkait dengan pemilihan layar sentuh):

1) Sistem kontrol listrik dikendalikan oleh PLC, termasuk modul kontrol dan perangkat pelindungnya, perangkat pemicu pengaturan arus, ammeter, tombol kontrol dan lampu indikator, motor,silinder, kopling ganda, katup solenoid, saklar udara, relay perantara dan perangkat kontrol lainnya.

2) Seperti yang dikonfirmasi oleh kedua belah pihak melalui negosiasi, peralatan mengadopsi desain terpadu elektromekanis, dan kotak kontrol distribusi daya terletak di bagian belakang peralatan.Operasi penghentian daya dasar dilakukan pada permukaan lemari, pintu lemari diatur dengan kunci pintu, pencegahan debu, filtrasi, sistem pendingin udara, dllPemasok harus memastikan keamanan listrik dan pemeliharaan integrasi mekanik dan listrik..

3) Selain pengoperasian otomatis, peralatan ini juga dilengkapi dengan tombol fungsi manual untuk berbagai fungsi, yang dapat diwujudkan secara manual: penjepit benda kerja (pneumatik), penyemprotan,magnetisasi, pelepasan benda kerja (pneumatik) dan tindakan lainnya.

4) Papan sirkuit lingkar dan longitudinal dapat digunakan secara universal.

5) Waktu magnetisasi dan interval magnetisasi dapat disesuaikan.

6) Dilengkapi dengan saklar kaki, memulai program otomatis dapat dikendalikan oleh tombol "memulai otomatis" atau saklar kaki.

7) Kerangka peralatan tertanam dengan aman, dan resistensi isolasi dari seluruh mesin adalah ≥2MΩ.

8) Peralatan memiliki perlindungan keamanan yang sempurna dan fungsi alarm.

*9) Menggunakan layar sentuh preset arus, Anda dapat preset arus, secara otomatis melacak arus, nilai kesalahan tidak lebih dari 5%.

* 10) Alarm otomatis dan tampilan peringatan ketika arus tidak normal atau hilang.

* 11) Dengan 30 kelompok fungsi penyimpanan proses magnetisasi, lingkar longitudinal dapat disimpan secara terpisah.

12) Perusahaan patungan Siemens, Omron PLC, Italia ST, STM atau komponen merek terkenal domestik Chint digunakan untuk memastikan kualitas seluruh mesin.

*13) Dengan fungsi izin kata sandi operator, untuk memastikan bahwa personel tanpa izin yang sesuai tidak dapat memodifikasi atau mengoperasikan peralatan.

1.5 Sistem pencampuran semprotan suspensi magnetik dan pemulihan filtrasi:

1) Sistem pencampuran semprot suspensi magnetik dan pemulihan filtrasi terutama terdiri dari: tangki pengumpulan cairan, tangki penyimpanan cairan, pompa semprot, pompa pencampuran, layar filter, pipa, dll.

2) Suspensi magnet disimpan di tangki penyimpanan cairan; Dilengkapi dengan perangkat filter untuk memastikan bahwa semprotan tidak tersumbat setelah penyemprotan.Perangkat filter harus berada jauh di suspensi magnetik untuk mencegah perangkat filter tersumbat dan merusak pompa semprotPerangkat pengaduk otomatis disediakan di kotak penyimpanan cairan.

3) Suspensi magnet disemprotkan oleh beberapa sprinkler pada saat yang sama untuk memastikan bahwa benda kerja benar-benar basah.

4) Katup kontrol dirancang di pipa semprotan suspensi magnetik untuk mencegah gelembung yang terbentuk oleh aliran balik suspensi magnetik.

5) Setiap kepala semprot suspensi magnet harus mudah dibuka dan ditutup, dan posisi semprot, ukuran aliran dan tekanan dapat disesuaikan.

6) Pistol semprot manual dilengkapi di bagian depan mesin.

7) Suspensi magnet tidak boleh disemprotkan atau bocor ke bagian luar peralatan.

1.6 Cahaya Hitam:

1.6.1, perangkat fluoresensi mengadopsi lampu hitam LED DG-6K intensitas tinggi.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, pencahayaan ultraviolet: pencahayaan tidak kurang dari 6000 uw/cm2, umur layanan tidak kurang dari 10000 jam.

1.6.4, dapat sepenuhnya menutupi bagian 1000mm.

1.7 Ruang gelap (pencahayaan dan sistem knalpot)

1) Bagian kiri, kanan, atas dan belakang ruang gelap ditutup dengan pelat baja berkualitas tinggi sesuai dengan ukuran tempat tidur, dan pada saat yang sama, untuk memudahkan pemeliharaan,Jenis pintu pelindung dapat dibuka dan ditutup; Bagian depan membentang 650mm dan mengadopsi tirai blackout untuk memblokir cahaya.

2) Sistem pencahayaan adalah lampu neon, yang dipasang di bagian atas ruangan gelap untuk memenuhi pencahayaan kerja.

3) Pasang kipas pembuangan di ruangan gelap untuk memastikan sirkulasi udara tanpa mempengaruhi pelindung cahaya eksternal.

4) Ruang gelap menggunakan perawatan semprotan, dan seluruh ruangan gelap memiliki struktur yang kompak dan penampilan yang indah.

1.8 Sistem demagnetisasi otomatis:

Sistem demagnetisasi adalah posisi asli magnetisasi, atenuasi demagnetisasi, dan remanensi tidak lebih dari 0,2mT.

1.9 Lainnya

1) Pasokan acak: Lihat Luas pasokan untuk rincian.

2) Desain dan pembuatan peralatan harus memenuhi standar JB/T8290-2011 "mesin deteksi cacat partikel magnetik" dan memenuhi kondisi teknis deteksi cacat partikel magnetik.

2Aksesoris

3.Parameter teknis utama peralatan

##Arus magnetisasi sirkumfluens: AC0-4000A tetap diatur dengan kontrol fase mati daya

##Potensi magnetisasi longitudinal: AC0- (3000A*6T) 18000AT tetap diatur dengan kontrol fase mati daya

Efek Demagnetisasi: AC attenuation demagnetisation, remanence ≤0.2mT

Mode magnetisasi: magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit longitudinal;tingkat kesalahan arus longitudinal ≤ ± 5%Parameter kumparan:2*3T,Diameter dalam 350mm;

Sensitivitas: Menurut spesifikasi proses JB/6065-92 "Magnetic particle defect detection machine standard test film",film uji sensitivitas tipe A 2# (30/100) lingkaran penuh dan salib dapat ditampilkan dengan jelas.

#Tekanan penjepit: 0 mm-1500 mm

Dimensi: 3900mm × 1590mm × 2200mm

Penampilan peralatan dan warna cat

Warna semprotan eksterior: RAL7035, bagian yang dibeli diizinkan untuk mempertahankan warna utama.
