HFD-UT8C Sistem Ultrasonik Multi Channel 25-10KHz

HFD-UT8CSistem Ultrasonik Multi-kanal

HFD-UT2C/UT4C/UT8C/1616C/UT40C seri adalah multi-saluran ultrasonik baru kami akuisisi data dan platform pengembangan sekunder.Penerimaan sinyal gema, amplifikasi, akuisisi AD dan fungsi pemrosesan.Selain itu menyediakan perkembangan sekunder untuk pengguna untuk mengembangkan perangkat lunak baru--Pengolah data yang dicatat oleh HFD-UT2C ~ UT40C memungkinkan pengguna untuk menyesuaikan fungsi dan antarmuka, dan kemudian mengintegrasikannya ke dalam sistem untuk membentuk berbagai sistem aplikasi ultrasonik.

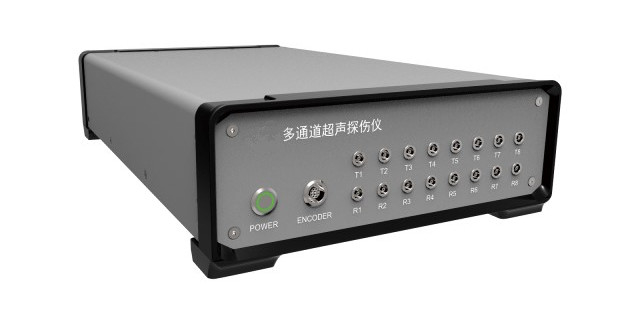

HFD-UT8C berarti bahwa instrumen memiliki 8 saluran UT dan saluran dapat diblokir.

* Catatan: Jika lebih banyak saluran diperlukan, silakan pertimbangkan HFD-UT40C, yang mendukung 40 saluran UT.

Spesifikasi:

Prinsip struktural:

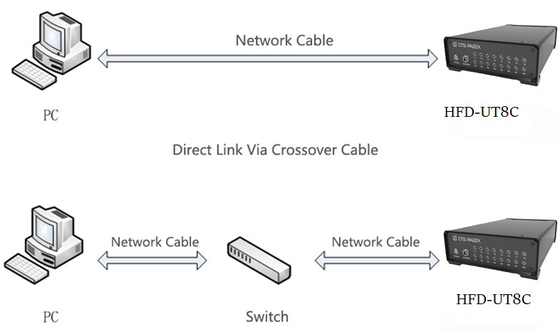

HFD-UT8C adalah modul independen, yang terhubung ke host pemantauan melalui kabel jaringan.Perangkat lunak yang berjalan di host pemantauan mengirim instruksi ke HFD-UT8C melalui antarmuka jaringan, dan menerima data yang dikembalikan dari HFD-UT8C, seperti yang ditunjukkan pada gambar di bawah ini.

Fitur:

Perkembangan Sekunder

• Memberikan seperangkat lengkap contoh program klien DEMO kode sumber.Pengguna dapat merujuk kode DEMO untuk pengembangan sekunder atau menambahkan fungsi langsung ke kode DEMO untuk pengembangan.
• Akses pemrograman sekunder yang dirancang dengan cermat memungkinkan pemrograman yang intuitif dan sederhana, mendukung debugging manual.pengguna dapat mengirim instrumen ke HFD-UT2C ~ UT40C secara manual untuk menguji efek dari modifikasi parameter

Fitur Fisik yang Luar Biasa

• Sirkuit eksitasi ultrasonik terintegrasi internal, bentuk gelombang persegi negatif, tegangan disesuaikan dari - 25V hingga - 300V, lebar denyut jantung disesuaikan dari 30ns hingga 1000ns,Pencocokan maksimum dengan berbagai jenis elemen pemancar.
• Terintegrasi internal dengan sebagian besar fungsi pengolahan sinyal dan deteksi yang dibutuhkan oleh instrumen deteksi cacat ultrasonik, seperti kompresi gelombang A, deteksi gerbang, pengukuran jalur suara,dll., Anda dapat dengan cepat mengatur standar ultrasonik sistem deteksi cacat.
• Menawarkan data mentah untuk pemrosesan pengguna dengan mengirim data akuisisi AD mentah ke klien
