HUATEC FD-GT-1010 Digital Ultrasonic Defect Detector
Spesifikasi:
| Attenuator |
Setiap 12 dB ± 1 dB |
| Kebisingan Masuk yang Setara |
< 80 × 10-9V/√HZ |
| Pulsa Transmisi |
gelombang persegi negatif; tegangan diatur dari 25 hingga 250V dalam kontinuitas, dengan langkah 25V; lebar diatur dari 30 hingga 1000ns dalam kontinuitas, dengan langkah 5ns. Pada shift 400Ω/200V,kedua tepi lebih pendek dari 10ns, dan denyut nadi akan dioptimalkan ke drive. |
| Modus Uji |
Single/Dual |
| Damping |
400,80Ω |
| Frekuensi Kerja |
Band lebar dan band sempit dalam shift.0.5-15MHz; sempit:1.5 ¢ 3MHz |
| Keuntungan |
0.0·110.0dB, langkah: 0.1/1.0/2.0/6.0dB; langkah akselerasi otomatis meningkat pada Shift 0.1 Db |
| Opsi Kecepatan |
1000~1500m/s, disesuaikan dalam kontinuitas; 30 kecepatan yang ditetapkan sebelumnya untuk bahan umum |
| Cakupan |
0.0·10000mm (Lengkung gelombang baja), diatur dalam kontinuitas, min langkah 0,1mm |
| Perbaikan |
positif, negatif, full-play, RF |
| Ambang dan Alarm |
Dua ambang batas/gerbang dengan drive hardware opsional kondisi alarm real-time |
| gelombang progresif, gelombang regresif dan angka DAC; sinyal alarm akustik atau optik |
| Mode pengukuran: puncak, tepi depan |
| Tampilan |
5.7 "TFT warna LCD, resolusi 640×480 |
| Pergeseran denyut nadi |
-7,5 ‰ 3000 μs |
| Probe Zeroing |
0~999.9μs |
| Frekuensi Ulang Pulsa |
25-800Hz, pengaturan otomatis |
| Kesalahan Linearitas Vertikal |
≤ 3% |
| Kesalahan linearitas horizontal |
≤ 0,4% |
| Sensitivitas yang berlebihan |
≥ 60dB (200Φ2 lubang dasar datar |
| Resolusi |
≥ 36dB ((Model Probe: 5MHz 14mm Dia) |
| Jangkauan Dinamis |
≥32dB |
| Menolak |
(0~90) %; tidak merugikan linearitas dan keuntungan |
| Tingkat kebisingan |
< 10% (gelombang longitudinal baja, 250mm) |
| Pelabuhan |
konektor transmisi: Q9 (BNC) |
| USB HOST |
| Port Micro SD |
| Sumber Daya |
Baterai Li dengan kapasitas besar dan tidak memiliki efek memori, kuat selama 6~8 jam |
| Pengisi daya internal (atau outsourced); daya AC: 220V |
| Standar Ultrasonik |
kompatibel dengan EN12668-1 |
| sesuai dengan JB/T 10061-1999 |
| Berat badan |
sekitar 1,50kg (baterai dan pengisi daya bawaan) |
| Dimensi |
246mm × 166mm × 47mm |
Kompetisi Keterampilan Vokasional Sistem Konstruksi Teknik ke-13 pada tahun 2017, satu-satunya instrumen yang ditunjuk secara resmi.
Kompetisi keterampilan profesional militer sipil nasional pertama pada tahun 2016, satu-satunya instrumen yang ditunjuk secara resmi.
Model FD-GT-1010 detektor cacat ultrasonik digital dikembangkan dengan teknik terkemuka di pasar domestik: gelombang persegi drive.itu adalah perangkat harga tinggi untuk biayaHal ini sesuai dengan standar kapal baru TSG R0004-2009 dan dengan standar Eropa EN12668-1:2010.
Layar yang dilengkapi diasumsikan oleh layar TFT resolusi tinggi 1/2-T-R (640×480), menjaga kondisi kerja yang baik di luar ruangan atau dalam sinar matahari yang intens.Daya yang disediakan oleh baterai 6-8 jam hidup dalam layanan yang tidak terganggu.
Beratnya hanya 1,5 kg. Ini berlaku di lapangan kerja mobile atau udara untuk petrifikasi, kapal tekanan, tenaga listrik dan transportasi kereta api.
Fitur:
- Sirkuit canggih dengan frekuensi pengambilan sampel 640MHz memungkinkan sistem untuk dengan cepat mencerminkan sinyal dari cacat dan menafsirkannya secara akurat hingga detail tidak peduli seberapa lemah dan kecil mereka,yang memastikan real-time dan kebenarannya sinyal gema.
- Drive gelombang persegi canggih membuat perangkat luar biasa menembus dengan rasio sinyal ke kebisingan yang tinggi ketika diterapkan pada bahan attenuating tinggi atau pekerjaan tebal.tegangan penggerak, dan ketahanan damping berkontribusi pada resolusi tinggi dari perangkat ketika digunakan pada karya tipis atau komposit.
- Teknik penyaringan digital PIR untuk meningkatkan rasio sinyal ke kebisingan.
- Kualitas 5,7 "trans-reflektif layar TFT (640×480), cocok untuk bekerja di luar ruangan atau di bawah sinar matahari.
- Menurut EN12688-1:2000, catatan dan penyimpanan yang panjang dan terus menerus, sesuai dengan standar TSG R0004-2009.
- Pengaturan kecepatan otomatis terhadap bahan yang sedang digarap, dan penyesuaian parameter seperti keterlambatan waktu, nilai K ke probe yang berbeda; Angka DAC dan AVG dapat dengan mudah diatur dan ditarik.
- Port kartu SD untuk penyimpanan massal; port USB untuk volume diperpanjang dari U disk, dan untuk kontrol diperpanjang dari keyboard atau mouse, mewujudkan komunikasi, transfer data dan output kertas dengan PC.
- Struktur dan penampilan yang dioptimalkan secara ergonomis dengan pegangan yang dapat disesuaikan dari berbagai sudut. Berat 1,5 kg, termasuk baterai dan pengisi daya built-in untuk pengoperasian dan transportasi yang mudah.

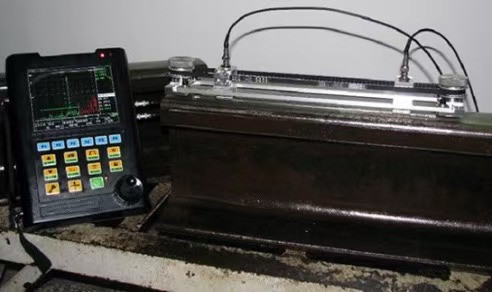

Kereta api Pengelasan jahitan Tujuan Tandem Scanne
Scanner tandem yang dimaksudkan untuk welding-seam rel -- HSCQc1-H2 dirancang untuk mendeteksi inklusi, lubang, rarefaction di bagian tengah seam welding dari cross-section rel.
Fitur
1Scanner dilengkapi dengan dua probe chuckings bergerak ke arah yang berlawanan.
2Seluruh jalur suara tetap di bagian baja rel.
3. Letakkan scanner dilengkapi dengan sepasang T-R probe ke bagian tengah dari bagian rel, dan mengatur tombol sebagai probe akan bergerak dari titik awal dari penguasa ke close-up,yang akan menyelesaikan proses deteksi dari kepala ke bawah dari pemotongan silang jahitan las. kedalaman cacat dapat dibaca dari penguasa. scanner menyerap materi magnetik.
4Dengan struktur sederhana, berat ringan dan daya tahan yang tinggi. tas waterproof disediakan untuk membawa mudah.
5. Ini dapat dicocokkan dengan instrumen UT dengan pasangan konektor T-R.
6Lebih portabel karena digabungkan dengan model HUATEC FD-GT-1010 dan FD-GT-1020 dan cocok untuk pekerjaan lapangan.
