HPA-22T1 Phased Array TFM Real Time 3D Ultrasonic Imaging System

HPA-22T1 Phased Array TFM Real-time 3D Ultrasonic Imaging System

HPA-22T1 adalah sistem deteksi pencitraan ultrasonik cepat dengan fokus total array fase paralel penuh (TFM) 64 saluran yang dikembangkan secara independen oleh perusahaan kami. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Platform metadata RF array fase industri yang dapat secara langsung memproses data asli lengkap oleh komputer.

Spesifikasi:

Fitur:

• Model algoritma rekonstruksi fokus total (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 saluran perangkat keras array fase paralel penuh
  Dengan 64 saluran perangkat keras array fase paralel sepenuhnya, dapat mengumpulkan hingga 4096 data FMC gelombang tipe A secara real time dengan kedalaman pengambilan sampel 2 m.
• Deteksi penekanan total (TFM) dalam waktu nyata

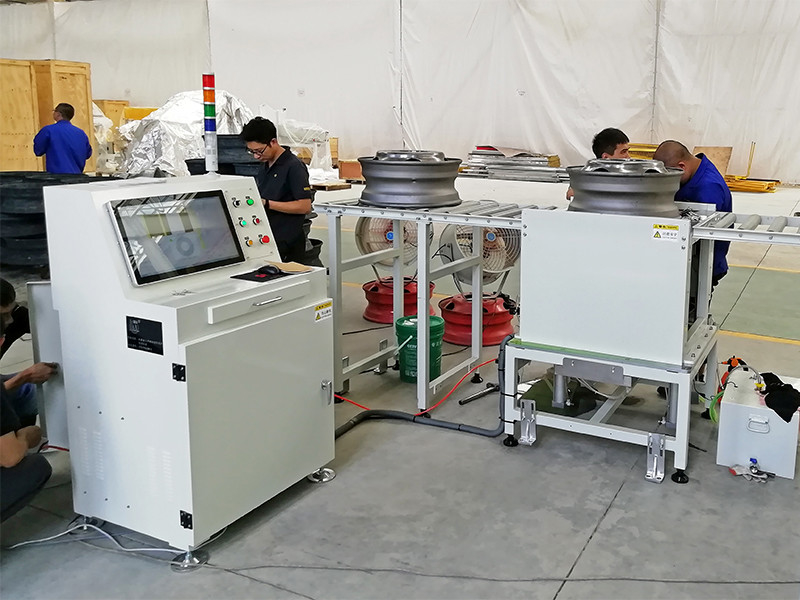

  Mendukung deteksi pencitraan cepat bahan komposit aerospace jalur kereta api kecepatan tinggi pengelasan butt velg roda dan poros lokomotif listrik baut bilah turbin angin dan dinding tebal pengelasan butt.
• Pencitraan cepat C-scan
  Berdasarkan fokus total 2D (TFM) dikombinasikan dengan penentuan posisi encoder, pencitraan cepat C-scan dapat direalisasikan untuk bahan yang terdeteksi.
• Modul pemfokusan total gelombang transversal 3D (TFM)

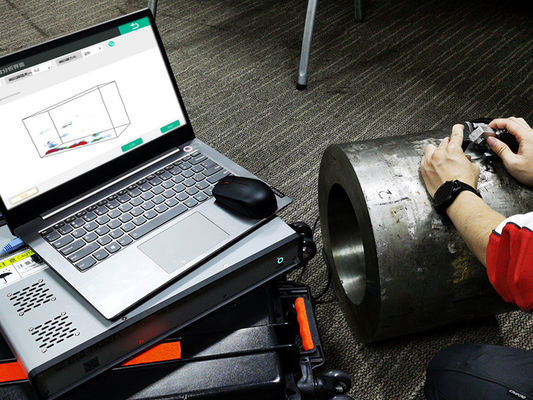

  Berdasarkan probe array dua dimensi dan wedges yang sesuai deteksi real-time dari area las dapat direalisasikan untuk membentuk tampilan grafis 3D stereoskopis;3D-TFM dikombinasikan dengan encoder dapat membentuk gambar deteksi 4D yang intuitif dan transparan dari area las.
• Multiple 3D-TFM mode
  Berbagai solusi TFM untuk pengecoran las dan pengecoran; alternatif ideal untuk inspeksi RT las baja tahan karat austenit medium dan tebal.
• Deteksi 4D waktu nyata
  3D-TFM dikombinasikan dengan encoder untuk membentuk gambar deteksi 4D real-time dan kecepatan pemindaian hingga 100 mm / s.
• Deteksi TFM dari benda kerja khusus
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• Penyimpanan data asli dan pembuatan laporan
  Sistem ini menyediakan fungsi seperti penyimpanan data matriks lengkap asli dan penyimpanan hasil tes analisis kuantitatif lokasi cacat dll.dapat menyediakan laporan uji sesuai dengan format laporan yang diminta oleh pengguna.
